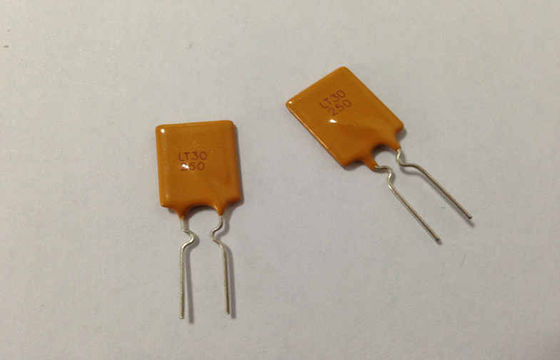

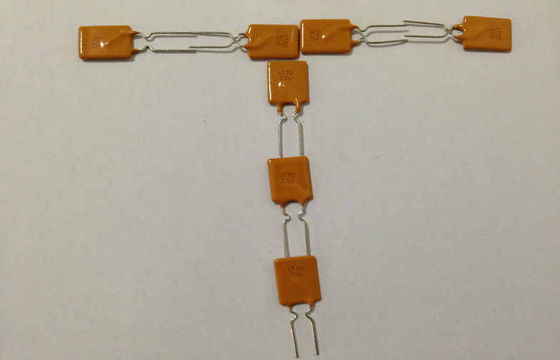

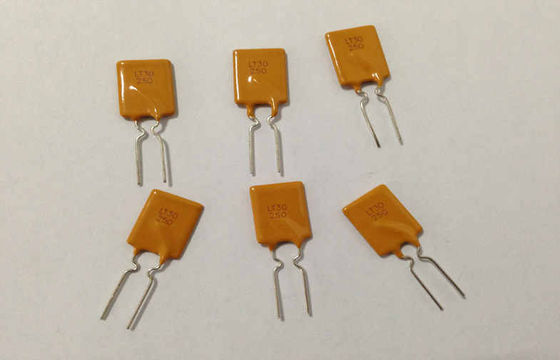

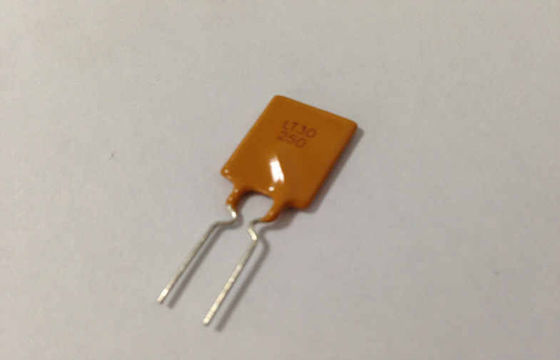

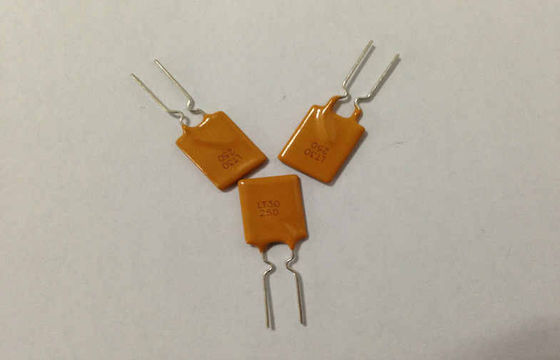

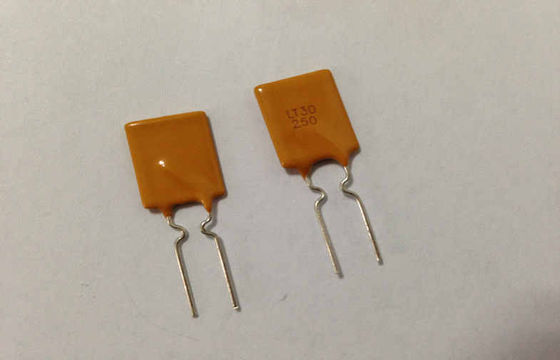

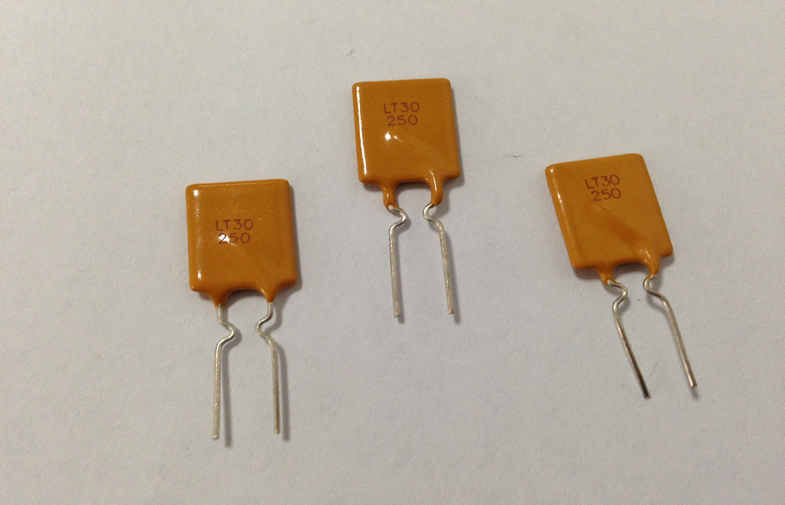

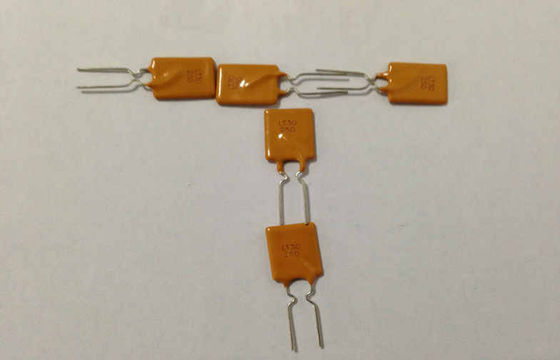

Ổ cắm 30V 2.5A PPTC có thể đặt lại được, Thiết bị Polyswitch PTC Để bảo vệ quá dòng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quan, Quảng Đông, Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | ROHS,SGS,UL,VDE |
| Số mô hình: | LT30250 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5000pcs |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Số lượng lớn 500PCS / BAG |
| Thời gian giao hàng: | 3 ~ 5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, Tiền gram |
| Khả năng cung cấp: | 8000,000,000PCS mỗi tháng |
|
Thông tin chi tiết |
|||
| Điểm nổi bật: | cầu chì có thể tháo lắp được polyswitch,thiết bị có thể tháo lắp polyswitch |
||
|---|---|---|---|
Mô tả sản phẩm
Ổ cắm 30V 2.5A PPTC có thể đặt lại được, Thiết bị Polyswitch PTC Để bảo vệ quá dòngChi tiết Nhanh:
• Thời gian chuyến đi nhanh và bảo vệ có thể đặt lại
• Bảo vệ quá dòng và quá nhiệt
• Dòng sản phẩm hiện tại (Ihold) và điện áp (Vmax)
• Điện trở thấp
• Tương thích RoHS, không có chì, không chứa halogen
Sự miêu tả:
Dòng sản phẩm PPTs có thể đặt lại được của Cooper Bussmann có thể đặt lại được là lý tưởng cho việc bảo vệ các ứng dụng nhạy cảm với nhiệt độ hoạt động ở môi trường xung quanh cao hoặc do các điều kiện quá dòng thường xuyên.PPTC hoạt động như một thiết bị hệ số nhiệt độ tích cực. Nhiệt độ cao và dòng điện quá mức sẽ làm cho điện trở tăng lên cho đến khi nó làm giảm mức độ không an toàn. Khi đạt đến nhiệt độ thiết kế / giới hạn hiện tại, PPTC sẽ "mở" mạch một cách có hiệu quả để bảo vệ khỏi tình trạng quá tải hoặc xung quanh. Một khi lỗi đã được gỡ bỏ hoặc nhiệt độ môi trường xung quanh nguội đi, PPTC sẽ tự động "reset" và tiến hành các mức dòng an toàn một lần nữa, cho phép dòng chảy qua mạch. PTC thường được sử dụng trong các ứng dụng đòi hỏi thời gian hoạt động liên tục và / hoặc trong mạch không dễ dàng truy cập bởi một người sử dụng hoặc kỹ thuật viên dịch vụ. Có sẵn trong các gói lắp ráp bề mặt và xuyên tâm, các thiết bị chuyển tiếp PPTCs có thể đặt lại của Cooper Bussmann giúp nâng cao độ an toàn và độ tin cậy của thiết bị của khách hàng trên toàn thế giới.
Các ứng dụng:
• Thiết bị y tế
• Công nghiệp điện và truyền dẫn
• Sản phẩm có màu trắng
• Viễn thông và Mạng
• Máy vi tính và thiết bị ngoại vi
• Điện tử tiêu dùng và ô tô
• Pin và thiết bị sạc
Thông số kỹ thuật:
Kích thước sản phẩm tính bằng milimet
 |
Số Phần | A | B | C | D | E | F | Chì | |
Tối đa | Tối đa | Typ. | Min | Tối đa | Typ. | Phong cách | Kích thước ( Φ ) | |
LT30-090 | 6,0 | 13,8 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-110 | 7,8 | 14,0 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-135 | 8.9 | 14,0 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-160 | 9,7 | 17,0 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-185 | 10.7 | 17,0 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-250 | 11,7 | 19,0 | 5.1 | 7,6 | 3,0 | 0,9 | 1 | 0,6 |
LT 30-300 | 11,7 | 21,0 | 5.1 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-400 | 14,2 | 23,0 | 5.1 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-500 | 14,4 | 28,0 | 10,2 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-600 | 16,7 | 28,0 | 10,2 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-700 | 19,4 | 29,6 | 10,2 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-800 | 21,6 | 31,9 | 10,2 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
LT 30-900 | 24,5 | 36,4 | 10,2 | 7,6 | 3,0 | 1,2 | 2 | 0,8 |
Đặc tính điện ở 25 ℃
Số Phần | Tôi H | Tôi T | V max | Tối đa | Chuyến đi T | Pd typ | R phút | R max | |
(A) | (A) | (V) | (A) | Hiện tại (A) | Thời gian | (W) | (Ω) | (Ω) | |
LT 30-090 | 0,90 | 1,80 | 30 | 40 | 4,50 | 7.1 | 0,91 | 0,07 | 0,12 |
LT 30-110 | 1,10 | 2,20 | 30 | 40 | 5,50 | 6,6 | 1,00 | 0,05 | 0,10 |
LT 30-135 | 1,35 | 2,70 | 30 | 40 | 6,75 | 7.3 | 1,11 | 0,04 | 0,08 |
LT 30-160 | 1,60 | 3,20 | 30 | 40 | 8,00 | 8,0 | 1,20 | 0,03 | 0,07 |
LT 30-185 | 1,85 | 3,70 | 30 | 40 | 9,25 | 8,7 | 1,27 | 0,03 | 0,06 |
LT 30-250 | 2,50 | 5,00 | 30 | 40 | 12,50 | 10.3 | 1,34 | 0,02 | 0,04 |
LT 30-300 | 3,00 | 6,00 | 30 | 40 | 15.00 | 10.8 | 2,00 | 0,02 | 0,05 |
LT 30-400 | 4,00 | 8,00 | 30 | 40 | 20,00 | 12,7 | 2,50 | 0,01 | 0,03 |
LT 30-500 | 5,00 | 10.00 | 30 | 40 | 25,00 | 14,5 | 3,00 | 0,01 | 0,03 |
LT 30-600 | 6,00 | 12,00 | 30 | 40 | 30.00 | 16,0 | 3,50 | 0,005 | 0,02 |
LT 30-700 | 7,00 | 14,00 | 30 | 40 | 35,00 | 17,5 | 3,80 | 0,005 | 0,02 |
LT 30-800 | 8,00 | 16,00 | 30 | 40 | 40,00 | 18,8 | 4,00 | 0,005 | 0,02 |
LT 30-900 | 9,00 | 18.00 | 30 | 40 | 40,00 | 20.0 * | 4,20 | 0,005 | 0,01 |
I H = Giữ hiện tại: dòng điện tối đa mà thiết bị sẽ không hoạt động ở 25 ℃ vẫn không khí.
I T = Trip hiện tại: tối thiểu hiện tại mà thiết bị sẽ luôn luôn đi ở 25 ℃ vẫn không khí.
V max = Thiết bị điện áp tối đa có thể chịu được mà không gây thiệt hại ở dòng định mức.
I max = Thiết bị dòng điện lỗi tối đa có thể chịu được khi không có điện áp định mức.
T chuyến đi = Thời gian tối đa để chuyến đi (s) tại hiện tại được chỉ định.
Pd typ = Tốc độ tiêu hao điển hình: Số lượng điện tiêu biểu tiêu hao bởi thiết bị khi ở trong môi trường không khí.
R min = Điện trở thiết bị tối thiểu ở 25 ℃ trước khi bị rớt.
R max = điện trở thiết bị tối đa ở 25 ℃ trước khi bị rớt.
Nhiệt Derating [Hold Hiện tại (A) ở Nhiệt độ Môi trường (℃)]
Số Phần | Nhiệt độ môi trường xung quanh tối đa (℃) | ||||||||
-40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
LT 30-090 | 1,40 | 1,25 | 1,10 | 0,90 | 0,75 | 0,69 | 0,65 | 0,60 | 0,50 |
LT 30-110 | 1,75 | 1,52 | 1,33 | 1,10 | 0,99 | 0,90 | 0,80 | 0,73 | 0,63 |
LT 30-135 | 2,15 | 1,94 | 1,70 | 1,35 | 1,20 | 1,14 | 1,00 | 0,90 | 0,81 |
LT 30-160 | 2,49 | 2,21 | 1,94 | 1,60 | 1,42 | 1,31 | 1,19 | 1,03 | 0,88 |
LT 30-185 | 2,87 | 2,59 | 2,28 | 1,85 | 1,63 | 1,52 | 1,33 | 1,21 | 1,05 |
LT 30-250 | 3,82 | 3,44 | 3,03 | 2,50 | 2,17 | 2,00 | 1,81 | 1,59 | 1,39 |
LT 30-300 | 4,55 | 4,10 | 3,60 | 3,00 | 2,65 | 2,51 | 2,24 | 2,01 | 1,74 |
LT 30-400 | 6,00 | 5,40 | 4,74 | 4,00 | 3,47 | 3,28 | 2,82 | 2,63 | 2,26 |
LT 30-500 | 7,44 | 6.68 | 5,80 | 5,00 | 4,30 | 4,03 | 3,58 | 3,22 | 2,77 |
LT 30-600 | 8,90 | 7.99 | 7,08 | 6,00 | 5,13 | 4,82 | 4,27 | 3,84 | 3,30 |
LT 30-700 | 10.35 | 9.30 | 8,21 | 7,00 | 5,95 | 5,58 | 4,96 | 4,46 | 3,84 |
LT 30-800 | 11.60 | 10.60 | 9,35 | 8,00 | 6.79 | 6,36 | 5.64 | 5,07 | 4,36 |
LT 30-900 | 13,25 | 11.90 | 10.49 | 9,00 | 7.53 | 7.12 | 6.32 | 5.69 | 4,88 |
Kiểm tra độ tin cậy
Kiểm tra | Điều kiện kiểm tra | Chấp nhận / Từ chối Tiêu chí |
Kháng chiến | Trong không khí tĩnh lặng @ 25 ℃ | R min ≤R≤R max |
Thời gian để đi du lịch | Dòng xác định, V max , 25 ℃ | T≤maximum thời gian để đi du lịch |
Giữ hiện tại | 30 phút, tại I H | Không có chuyến đi |
Cuộc sống vòng đời | V max , I max , 100 xe | Không có ồn hoặc cháy |
Độ bền Trip | V max , 24 giờ | Không có ồn hoặc cháy |
Các đường cong điển hình thời gian để dừng ở 25 ℃
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
Thông Tin Trọn Gói
Hàng loạt:
LT 30-090 ~ LT 30-185 ................................. .1000 chiếc / túi
LT 30-250 ~ LT 30-800 .................................. .500 chiếc / túi
LT 30-400 ................................................... 1000 chiếc / túi
LT 30-900 .......................................................... 200 chiếc / túi
Băng & cuộn:
LT 30-090 ~ LT 30-250 ................................. .000 nghìn cho mỗi cuộn
LT 30-300 ................................................... 2500 chiếc mỗi cuộn
LT 30-400 ~ LT 30-500 ................................. .1500 chiếc mỗi cuộn
Lợi thế cạnh tranh:
- Nhà máy cung cấp trực tiếp
- Các chứng chỉ đã hoàn thành như UL, VDE, SGS, vv và chất lượng cao có sẵn
- Chuyển phát nhanh
- Dịch vụ sau bán hàng tốt nhất
- OEM & ODM có sẵn
