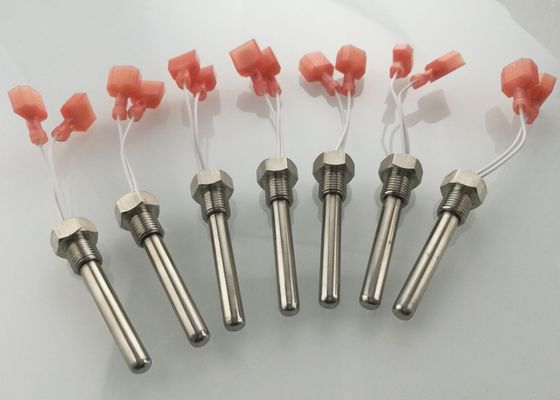

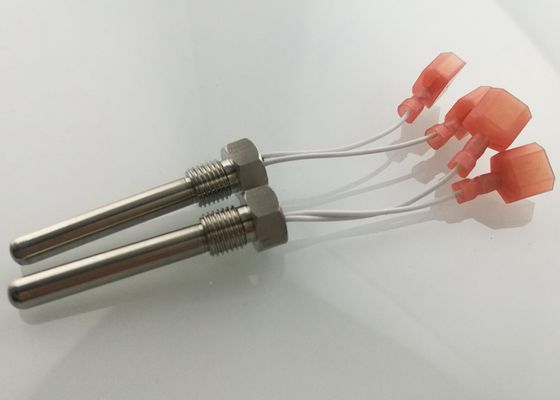

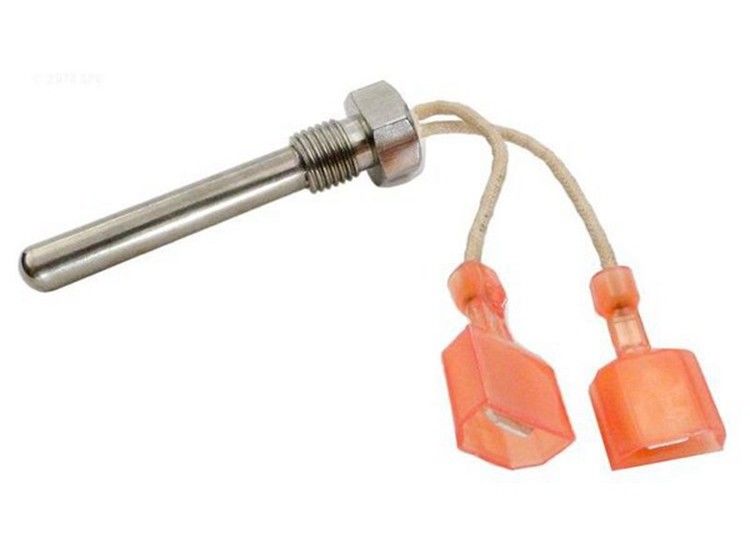

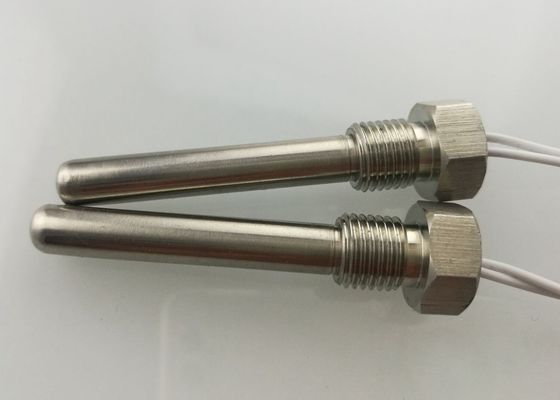

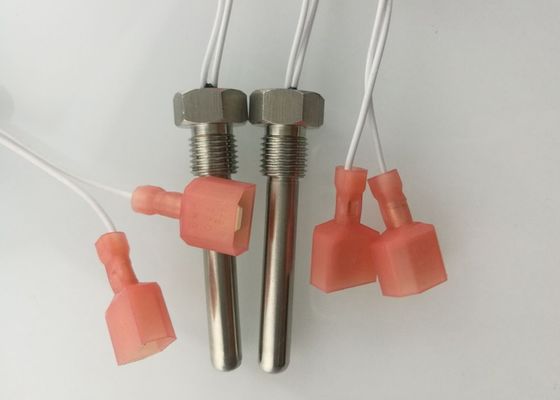

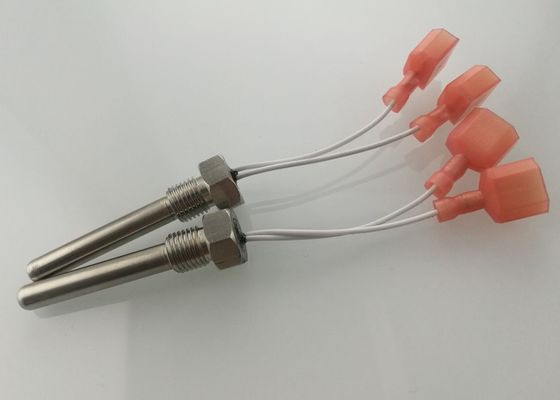

Pentair 42002-0024S Thay thế cảm biến ống khói ngăn xếp cho hệ thống điện máy sưởi hồ bơi và spa
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | ROHS |
| Số mô hình: | NSAB1802JD8-650T2I |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 500PCS |
|---|---|
| Giá bán: | 6-9 USD / Pieces |
| chi tiết đóng gói: | Số lượng lớn, đơn vị trọng lượng: 20g |
| Thời gian giao hàng: | 7-10 ngày |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 150.000 CÁI mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên: | Cảm biến ống khói ngăn xếp | Một phần số: | NSAB1802JD8-650T2I |
|---|---|---|---|
| PN phổ thông: | 42002-0024S | thành phần: | R200:8KΩ ±5% R150/250:5300K ±3% DDR |
| Cáp: | TPEF AWG22*1C 320℃ | lớp áo: | Nhựa epoxy |
| Nhà ở: | JM19105 Φ6.35*54.6+S13+24UNF SUS304 | phần cuối: | AMP 250 #22-#18 |
| điều hành temp.range: | -30~+300C | Chiều dài cáp: | 65mm |
| Điểm nổi bật: | cảm biến ống khói ngăn xếp máy sưởi pentair,NSAB1802JD8-650T2I,cảm biến ống khói ngăn xếp máy sưởi bể bơi pentair |
||
Mô tả sản phẩm
Pentair 42002-0024S Cảm biến ống khói thay thế Cảm biến nhiệt độ NTC cho hệ thống điện máy sưởi hồ bơi và spa
Liên kết tải xuống thông số kỹ thuật:NSAB1802JD8-650T2I SPEC.pdf
Liên kết tải xuống phương pháp cài đặt:Stack Flue Sensor Insulation.pdf
Sự mô tả
Một bộ cảm biến ống khói, nằm trên khuỷu ống xả của máy sưởi hồ bơi, ngăn không cho lượng khí thải vượt quá 500°F.Khi điều này không thành công, hệ thống của bạn sẽ hiển thị mã lỗi E05 hoặc E06 để cho biết rằng phải thay thế cảm biến ống khói ống khói.
Cảm biến ống khói ngăn xếp thay thế này của Optimum Pool Technologies tương thích với MasterTemp, Max-E-Therm và các máy sưởi Pentair Sta-Rite khác của Pentair.Nó được thiết kế đặc biệt để thay thế cảm biến khói lò sưởi Sta-Rite.
Địa điểm:Công tắc ống khói ống khói trong nhà (ES2)/Cảm biến ống khói ống khói (SFS) được đặt trên khuỷu ống xả.
Kích thước (mm)
| KHÔNG | THÀNH PHẦN | VẬT LIỆU VÀ THÔNG SỐ KỸ THUẬT | SỐ LƯỢNG | NHẬN XÉT |
| 2-1 | YẾU TỐ | R200:8KΩ ±5% R150/250:5300K ±3% DDR | 1 CÁI | |
| 2-2 | DÂY DẪN | TPEF AWG22*1C 320℃ | 65mm | (Trắng ) |
| 2-3 | LỚP ÁO | Nhựa epoxy | (Màu đen) | |
| 2-4 | NHÀ Ở | JM19105 Φ6.35*54.6+S13+24UNF SUS304 | 1 CÁI | |
| 2-5 | ĐIỀU KHOẢN | AMP 250 #22-#18 | 2 CHIẾC | (Màu đỏ) |
| KHÔNG | Mục | Dấu hiệu | Điều kiện kiểm tra | tối thiểu | Giá trị bình thường | tối đa. | Đơn vị | ||
| 4-1. | Điện trở ở 200 ℃ | R200 |
Ta=200±0,05℃ Pt≦0,1mw |
7.6 | số 8 | 8.4 | kΩ | ||
| Điện trở ở 150 ℃ | R150 |
Ta=150±0,05℃ Pt≦0,1mw |
/ | 29,65 | / | kΩ | |||
| Điện trở ở 250 ℃ | R250 |
Ta=250±0,05℃ Pt≦0,1mw |
/ | 2.705 | / | kΩ | |||
| 4-2. | Giá trị B | B150/250 | 5141 | 5300 | 5459 | k | |||
| 4-3. |
tiêu tan hệ số |
σ | Trong không khí | 3 | / | mw/℃ | |||
| 4-4. | Thời gian cố định | τ | Trong không khí | / | / | 15 | giây | ||
| 4-5. | Vật liệu chống điện | / | 500VDC | 100 | / | / | MΩ | ||
| 4-6. | chịu được điện áp | / | điện áp xoay chiều 1500V | 5 | / | / | giây | ||
| 4-7. | điều hành temp.range | / | / | -30 | / | +300 | ℃ | ||
Kiểm tra độ tin cậy
| KHÔNG | Mục | Yêu cầu kỹ thuật | Điều kiện và phương pháp thử nghiệm |
| 5-1. | Nhiệt độ cao.Bài kiểm tra |
DR/R25£±3% |
105 ± 5 ℃, 1000 ± 24 giờ |
| 5-2. | Nhiệt độ thấp.tes | -30±5℃,1000±24 giờ | |
| 5-3. | Kiểm tra độ ẩm chịu đựng | Bảo quản trong môi trường 65±2℃,90%-95%RH trong 1000±24 giờ | |
| 5-4. | Nhiệt độ.kiểm tra chu kỳ | Đặt mẫu ở nhiệt độ -30℃ trong 10 phút, ở 25℃ trong 10 phút và ở 100℃ trong 10 phút.và lặp lại 5 lần. | |
| 5-5 | kiểm tra độ bền kéo |
Sau khi kiểm tra độ bền kéo, cảm biến phải được |
Kẹp dây cách mép trong của đầu nối 50mm, sau đó đặt lực căng tĩnh 10N giữa đầu cuối và dây trong 1 phút, dọc theo hướng trục. Sau khi kiểm tra, hãy kiểm tra xem có dây nào bị đứt, rơi ra hoặc hư hỏng không và đo bằng 0- điện lại |
| 5-6 | thả thử nghiệm |
Không có thiệt hại kỹ thuật.không có điện |
Thả cảm biến từ độ cao một mét qua hướng trục và hướng bên xuống sàn xi măng, mỗi hướng trong 5 lần. Sau đó kiểm tra hình thức bên ngoài và đo điện trở không công suất ở 25℃ |
| 5-7 | Kiểm tra độ rung | Dải tần số: 10-500HZ, tốc độ tăng tốc: 10g, thời gian quét tần số: cả X và Y trong 30 phút. Phục hồi trong 4 giờ sau khi kiểm tra, kiểm tra trực quan hình thức bên ngoài của cảm biến và đo điện trở bằng 0 trong 25℃ |
6.1Trong quá trình bảo quản và vận chuyển, chiều cao mỗi chồng không quá 4 CTN sản phẩm.
6.2Có sẵn với tất cả các phương thức vận chuyển, nhưng tránh mưa, tuyết do rửa trôi trực tiếp hoặc gián tiếp và hư hỏng cơ học.
6.3Sản phẩm nên được bảo quản ở nhiệt độ môi trường - 10oC / + 40oC, độ ẩm tương đối không quá 80%, môi trường không được có axit, kiềm và khí ăn mòn hoặc nguồn phóng xạ.
Chú ý khi vận hành
7.1Nó sẽ mang lại thêm nhiệt và ảnh hưởng đến độ chính xác của thử nghiệm khi dòng điện đi qua cảm biến, Cần xem xét nó trước khi chọn cảm biến.
7.2Khi sản phẩm di chuyển, việc lắp đặt phải được xử lý nhẹ nhàng để tránh hư hỏng do kéo sản phẩm.
7.3Không thể sử dụng biến dạng sản phẩm, quá trình oxy hóa và các hiện tượng khác, để không ảnh hưởng đến độ chính xác của nhiệt độ.
7.4Nên tránh sự thay đổi nhiệt độ quá mức trong phạm vi nhiệt độ hoạt động.
7,5Không sử dụng trong các khí ăn mòn (như CO2,NH3,SOX,NOX, v.v.) vượt quá các điều kiện quy định.
7.6Không sử dụng trong điện phân, dung môi muối, axit, kiềm và hữu cơ vượt quá các điều kiện quy định.
7,7Ở nhiệt độ giới hạn, sản phẩm có thể chịu được cú sốc nhiệt độ quá cao hoặc quá thấp trong thời gian ngắn, nhưng không thể đặt sản phẩm ở nhiệt độ giới hạn trong thời gian dài, để tránh làm giảm tuổi thọ của sản phẩm.
Nếu bạn cần bất kỳ sự trợ giúp nào, vui lòng tham khảo ý kiến của nhân viên bán hàng hoặc kỹ sư của chúng tôi, xin cảm ơn!
