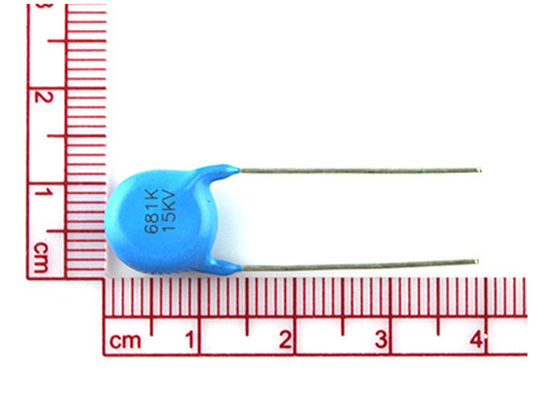

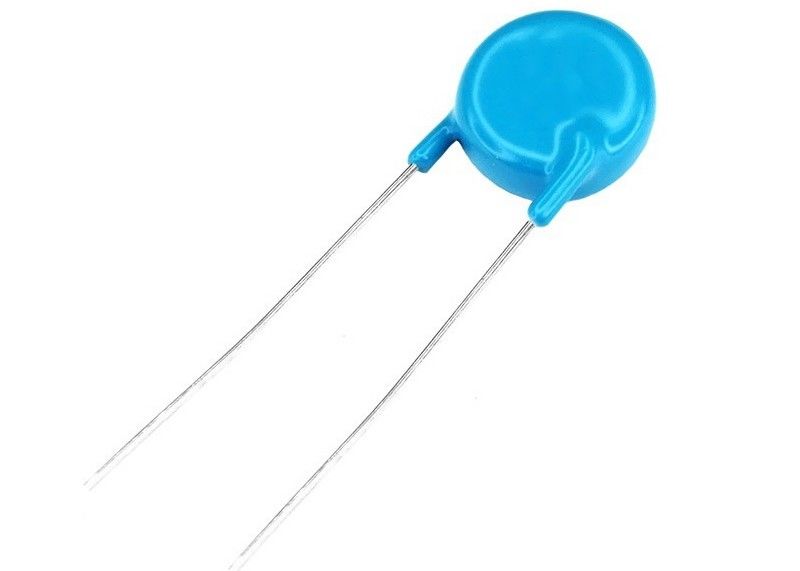

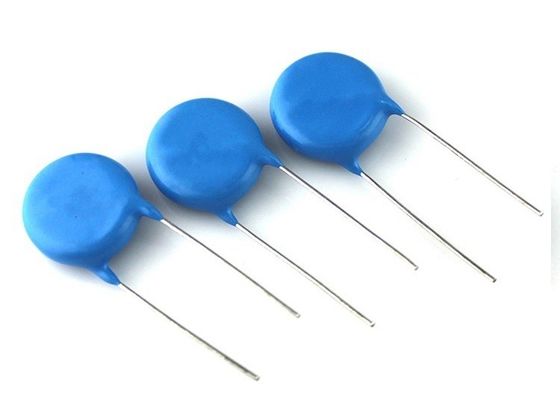

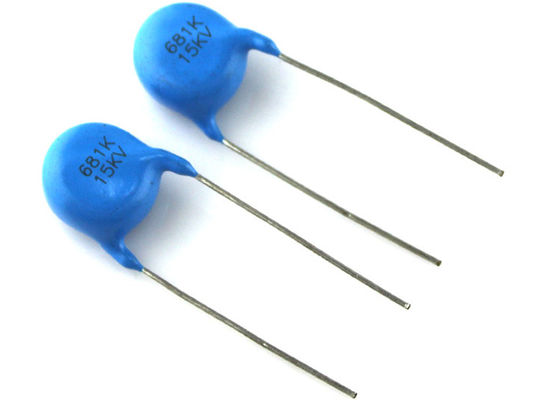

680pF 15000 Volt Ceramic Disc Capacitor
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Số mô hình: | CT81-15KV-681K |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100pcs |
|---|---|
| Giá bán: | 0.16~0.3USD/PC |
| chi tiết đóng gói: | Số lượng lớn |
| Thời gian giao hàng: | 7-10 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 50.000 chiếc mỗi tuần |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Tụ đĩa gốm | điện dung: | 680 pF |
|---|---|---|---|
| Định mức điện áp DC: | 15 kVDC | Sức chịu đựng: | 10 % |
| Phạm vi nhiệt độ: | +25-+85C | Chấm dứt: | Xuyên tâm |
| Ứng dụng: | Mục đích chung | Điện dung - nF: | 0,68nF |
| Làm nổi bật: | tụ gốm đĩa,tụ phim điện áp cao,tụ đĩa gốm 680 pF |
||
Mô tả sản phẩm
Murata DHR4E4C681K2BB Tương đương Mục đích chung Năng lượng đĩa gốm cao áp suất 680pF 15000V 10%
■Đặc điểm
1- Cỡ nhỏ.
2. tuyệt vời chống nhiệt, chống ẩm và cao
điện áp điện đệm.
3. Bọc bằng nhựa epoxy chống cháy.
4.20 kV điện áp định danh có sẵn theo yêu cầu
• Mất ít
• Capacity cao trong kích thước nhỏ
• Sự ổn định cao
• Các dây dẫn quang
• Chế độ nén lớp đơn gốm
■Ứng dụng
1. TV màu đôi và ba lần
2. Điện áp cao DC nguồn cấp (PPC, tia X
thiết bị, máy lọc không khí, laser, vv.)
3. Điều chỉnh tụ trong mạch tập trung cho hiển thị
• TV và màn hình • SMPS • DC và xung điện áp cao • Thiết bị tia X
Thiết kế
Các tụ điện bao gồm một đĩa gốm có cả hai mặt được bọc bạc.Các tụ điện có thể được cung cấp bằng dây dẫn thẳng có khoảng cách dẫn 0.375" (9,5 mm), 0,500" (12,7 mm) hoặc 0,750" (19,2 mm).
| Phạm vi dung lượng | 100 pF đến 3300 pF |
| Sức mạnh điện đệm giữa các chì | 10 kVDC 15 000 VDC, 2 s 15 kVDC 24 000 VDC, 2 s (trong chất lỏng điện môi) |
| Thiết bị điện đệm gốm | X5F, Y5R, Y5U, Z5U (Lớp 2) |
| Kháng cách nhiệt | Min. 1000 OhmF hoặc 200 000 MOhm |
| Sự khoan dung về dung lượng | ± 20% hoặc + 80 % / - 20% |
| Nguyên nhân phân tán | 0.2 % tối đa ở 1 kHz; 1 V (Lớp 1) 2,0 % tối đa ở 1 kHz; 1 V (Lớp 2) |
| Phân khúc nhiệt độ | -25 °C đến +85 °C |
| Phân loại khí hậu | ACC. TO EN 60068-1 25/85/21 |
| Phạm vi nhiệt độ hoạt động | -25 °C đến +105 °C |
■Ví dụ
■Đại úy.
Ứng dụng theo loạt
- DE1: Sản phẩm được chứng nhận tiêu chuẩn an toàn
- DE2: Sản phẩm được chứng nhận tiêu chuẩn an toàn
- DE6: Sản phẩm được chứng nhận tiêu chuẩn an toàn, Ô tô
- DEA: Sản phẩm sử dụng chung
- DEB: Sản phẩm sử dụng chung
- DEC: Sản phẩm sử dụng chung
- DEF: Máy biến đổi đèn nền LCD
- DEH: Sản phẩm sử dụng chung
- DEJ: Tuân thủ luật an toàn của Nhật Bản
- DES: Sản phẩm sử dụng chung
Tính năng theo loạt
- DE1: IEC60384-14 lớp X1/Y1
- DE2: IEC60384-14 lớp X1/Y2
- DE6: IEC60384-14 lớp X1/Y2 cho ô tô
- DEA: Loại nhiệt độ cao đảm bảo giảm mất mát (loại sản xuất nhiệt thấp để bù đắp nhiệt độ)
- DEB: Loại chì điện tĩnh cao
- DEC: Điện áp định số DC6.3kV
- DEF: Đối với tụ điện đệm của biến tần đèn nền LCD
- DEH: Bảo đảm nhiệt độ cao loại mất mát thấp
- DEJ: Dựa trên Luật an toàn thiết bị điện và vật liệu của Nhật Bản
- DES: Nhiệt độ cao đảm bảo loại mất mát thấp (tạo nhiệt thấp)
Dòng DE của Murata cung cấp cả tụy gốm được chứng nhận tiêu chuẩn điện áp cao và an toàn. Dòng DE có một loạt các yếu tố hình thức cho các ứng dụng cụ thể bao gồm bộ lọc đường AC,ghép nối chính - thứ cấp trên các nguồn điện chuyển đổi, mạch xung tần số cao, mạch cộng hưởng ngang, và mạch tách nguồn điện.
Bây giờ có sẵn! Murata đã tung ra một chất tụ gốm được chứng nhận an toàn lớp IEC 60384-14 * 1Y1 * 2 cho các nguồn điện thấp.Những bộ tụ này là lý tưởng cho tất cả các nguồn điện chuyển đổi AC-DC nơi tìm kiếm một hồ sơ thấp cho thiết bị AV nhỏ gọn, ánh sáng LED, hoặc thiết bị gắn trên kệ 1U * 3.
■!Cẩn thận (Đánh giá)
Khi tụ điện DC được sử dụng trong mạch dòng AC hoặc sóng, hãy đảm bảo duy trì giá trị Vp-p của điện áp áp dụng hoặc Vo-p chứa sự thiên vị DC trong phạm vi điện áp định số.Khi điện áp được áp dụng cho mạch, khởi động hoặc dừng có thể tạo ra điện áp bất thường trong một thời gian chuyển tiếp do cộng hưởng hoặc chuyển đổi.Hãy chắc chắn để sử dụng một tụ điện với một phạm vi điện áp định giá bao gồm các điện áp bất thường
2Nhiệt độ hoạt động và nhiệt tự tạo
Giữ nhiệt độ bề mặt của tụ điện dưới giới hạn trên của phạm vi nhiệt độ hoạt động định danh của nó. Hãy chắc chắn tính đến nhiệt được tạo ra bởi bản thân tụ điện.Khi tụ điện được sử dụng trong dòng điện tần số cao, dòng xung hoặc dòng tương tự, nó có thể tự tạo ra nhiệt do mất điện điện.Trọng lượng điện áp áp dụng nên như vậy mà nhiệt tự tạo của tụ điện là trong phạm vi 10 ° C ở nhiệt độ khí quyển 25 ° CKhi đo, sử dụng một nhiệt cặp có công suất nhiệt nhỏ - K ø0,1 mm trong điều kiện mà bộ tụ không bị ảnh hưởng bởi nhiệt bức xạ từ các thành phần khác hoặc biến động môi trường xung quanh.Nhiệt độ quá mức có thể dẫn đến sự suy giảm đặc tính và độ tin cậy của tụ điện(Không bao giờ cố gắng thực hiện phép đo với quạt làm mát hoạt động. Nếu không, không thể đảm bảo phép đo chính xác.)
Không tuân thủ các cảnh báo trên có thể dẫn đến, trong trường hợp tồi tệ nhất, mạch ngắn và gây khói hoặc phân tán một phần khi sử dụng sản phẩm.
■ Cẩn thận (Chế độ lưu trữ và vận hành)
Môi trường vận hành và lưu trữ
Lớp phủ cách nhiệt của tụ không tạo thành một niêm phong hoàn hảo; do đó, không sử dụng hoặc lưu trữ tụ trong một bầu không khí ăn mòn, đặc biệt là khi khí clo, khí sulfure, axit, kiềm,muối hoặc tương tự có mặt. Và tránh tiếp xúc với độ ẩm. Bộ tụ được thiết kế để được sử dụng trong môi trường cách nhiệt, chẳng hạn như nhựa epoxy, dầu silicone, vvPhải có 3mm hoặc nhiều hơn của môi trường cách nhiệt cho mỗi hướng của tụ. Trước khi làm sạch, dính hoặc đúc sản phẩm này, xác minh rằng các quy trình này không ảnh hưởng đến chất lượng sản phẩm bằng cách kiểm tra hiệu suất của một sản phẩm được làm sạch,sản phẩm được dán hoặc đúc trong thiết bị dự định. Lưu trữ các tụ điện ở nơi nhiệt độ và độ ẩm tương đối không vượt quá -10 đến 40 độ C và 15 đến 85%. Sử dụng tụ điện trong vòng 6 tháng.Không tuân thủ các biện pháp phòng ngừa trên có thể dẫn đến hậu quảTrong trường hợp tồi tệ nhất, trong một mạch ngắn và gây ra khói hoặc phân tán một phần khi sản phẩm được sử dụng.
