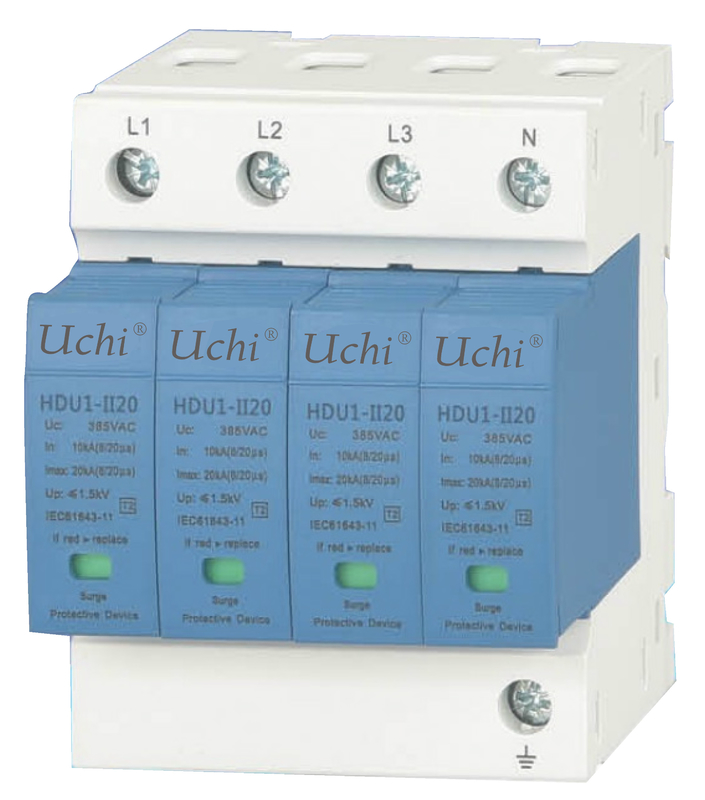

Thiết bị bảo vệ chống sét lan truyền II20X 375V SPD bị ảnh hưởng bởi sét gián tiếp / trực tiếp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan China |
| Hàng hiệu: | Uchi |
| Chứng nhận: | CE / SGS / ISO9001 |
| Số mô hình: | OBV-SPD-375V |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 200 mảnh |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | gói xuất khẩu / Thương lượng |
| Thời gian giao hàng: | 5-15 ngày sau khi thanh toán |
| Điều khoản thanh toán: | T / T, L / C, Western Union |
| Khả năng cung cấp: | 60000 miếng mỗi tháng |
|
Thông tin chi tiết |
|||
| Điều kiện làm việc điện áp (VDC): | 375Vac | Trong (8 / 20μS): | 10KA |
|---|---|---|---|
| Limp (8 / 20μs): | 20KA | HƯỚNG LÊN: | 1,2 kV |
| Nhiệt độ làm việc (C): | (-40 ℃ ~ + 85 ℃) | Uc: | 60Vac |
| Thời gian phản hồi (ns): | 25ns | ISCW: | 10kArms |
| Làm nổi bật: | Thiết bị chống sét lan truyền SPD,Thiết bị chống sét lan truyền 20kA SPD,Thiết bị chống sét lan truyền trực tiếp SPD |
||
Mô tả sản phẩm
Bộ bảo vệ chống sét lan truyền dòng II20X 375V bảo vệ chống lại các dòng điện xung bị ảnh hưởng bởi sét gián tiếp và sét trực tiếp
Các thông số kỹ thuật chính
Mô hình và đặc điểm kỹ thuật U1-II20X
| Uc (VAC) Điện áp hoạt động liên tục Maxi | 750.420.385.320.275 Vac |
| Cấp bảo vệ điện áp lên (kV) | 2,5,1,8, 1,2, 1,4, 1,2 kV |
| (8 / 20μs) Imax (kA) Dòng phóng điện cực đại | 20kA |
| (8 / 20μs)In (kA) Dòng phóng điện danh định | 10kA |
| thời gian đáp ứng | ≤25ns |
| Dấu hiệu suy giảm tín hiệu | nghỉ làm ； thay thế |
| Vật liệu nhà ở | Vật liệu nhựa nhiệt dẻo màu đỏ |
| Lớp tự chữa cháy nhà ở | UL94_V0 |
| Phạm vi nhiệt độ | -40 ℃～+ 80 ℃ |
| phạm vi độ ẩm | 5%～95% |
| Bầu cử | ≤3000m |
| Phương pháp kết nối dây | nhiều (Kết nối song song) |
| Kích thước luồng | 1.5mm2～35mm2 |
| Phương pháp gắn kết | Lắp đặt đường ray tiêu chuẩn 35mm |
| IP(mức độ bảo vệ của bao vây) | IP20 |
Tính năng sản phẩm:
loại kết hợp SPD
Bộ chống sét lan truyền một pha có kích thước nhỏ nhất của Iimp: 20KA ；
chiều rộng chỉ 27mm, tiết kiệm không gian;
Công nghệ khe hở không khí bằng kim loại kín, khe hở phóng điện kích hoạt điện tử năng lượng cao, với khả năng chặn dòng chảy liên tục
Thặng dư sản lượng thấp ；
thời gian phản hồi nhanh (≤25ns);
Cài đặt
◆ Được lắp đặt tại điểm giao nhau của vùng LPZ1 hoặc LPZ2 và vùng LPZ3 bằng cách sử dụng ray tiêu chuẩn 35mm, kết nối dây bện bằng đồng với 2,5 ~ 16mm².
◆ Mỗi cực của SPD phải có cầu chì sử dụng được bảo vệ hoặc bộ ngắt mạch thu nhỏ hoặc thiết bị bảo vệ dự phòng đặc biệt.
◆ Thích hợp cho các hộp phân phối hộ gia đình, thiết bị máy tính và thiết bị thông tin.Trước hoặc gần nhất hộp ổ cắm của thiết bị điện tử và thiết bị điều khiển
Cấu tạo chính và nguyên lý làm việc
◆ SPD là cổng, bảo vệ chống giật, lắp đặt cố định trong nhà, loại giới hạn điện áp.
◆ SPD có bộ ngắt kết nối tích hợp.Khi SPD bị rơi do quá nhiệt hoặc sự cố, bộ ngắt kết nối có thể tự động ngắt nó khỏi lưới điện và đồng thời đưa ra tín hiệu chỉ dẫn.
◆ Cửa sổ hiển thị hiển thị màu xanh lục khi SPD hoạt động bình thường và hiển thị màu đỏ khi nó không thể ngắt.
◆ 1P + N, 2P + N, 3P + N bao gồm các mô-đun bảo vệ nối đất 1P, 2P, 3P SPD + NPEzero, được sử dụng trong TT, TN-S và các hệ thống cung cấp điện khác.
