MÔ TẢ CHUNG TÍNH NĂNG EC4304 là bộ chuyển đổi hạ áp cảm ứng chế độ liên tục hiệu suất cao, điều khiển MOSFET kênh N và được thiết kế để điều khiển đèn LED đơn hoặc nhiều đèn LED nối tiếp từ nguồn điện áp cao hơn điện áp LED. Nó hoạt động từ nguồn cung cấp từ 7V đến 40V và cung cấp dòng điện đầu ra có thể điều chỉnh bên ngoài lên đến 1A, tùy thuộc vào điện áp nguồn và các thành phần bên ngoài. EC4304 này bao gồm công tắc đầu ra và mạch cảm biến dòng điện đầu ra cao, sử dụng điện trở bên ngoài để đặt dòng điện đầu ra. Chân ADJ sẽ chấp nhận điện áp DC hoặc dạng sóng PWM. Điều này sẽ cung cấp dòng điện đầu ra liên tục hoặc được điều khiển tùy thuộc vào tần số điều khiển. Các thành phần bộ lọc PWM chứa cài đặt thời gian tăng mềm. Thời gian khởi động mềm có thể được tăng lên bằng cách sử dụng tụ điện bên ngoài từ chân ADJ xuống đất. Áp dụng 0.2V hoặc thấp hơn vào chân ADJ sẽ tắt đầu ra và chuyển thiết bị sang trạng thái chờ dòng điện thấp.  Hoạt động từ 7V đến 40V Điện áp nguồn  Công tắc NDMOS 40V bên trong  Dòng điện đầu ra 1A  Điều khiển Bật/Tắt và Độ sáng bằng một chân bằng Điện áp DC hoặc PWM  EC4304 lên đến 95% Hiệu suất  Độ chính xác dòng LED điển hình +/-5%  Khóa điện áp thấp đầu vào  SOT23-5L,DFN 3x3 8L,Gói SOT89-5L  Tuân thủ RoHS và không chứa Halogen Ứng dụng  Chiếu sáng LED ô tô  Chiếu sáng LED công suất cao  Chiếu sáng chỉ báo và khẩn cấp  Chiếu sáng kiến trúc  Chiếu sáng công nghiệp điện áp thấp  Chiếu sáng LED biển báo và trang trí

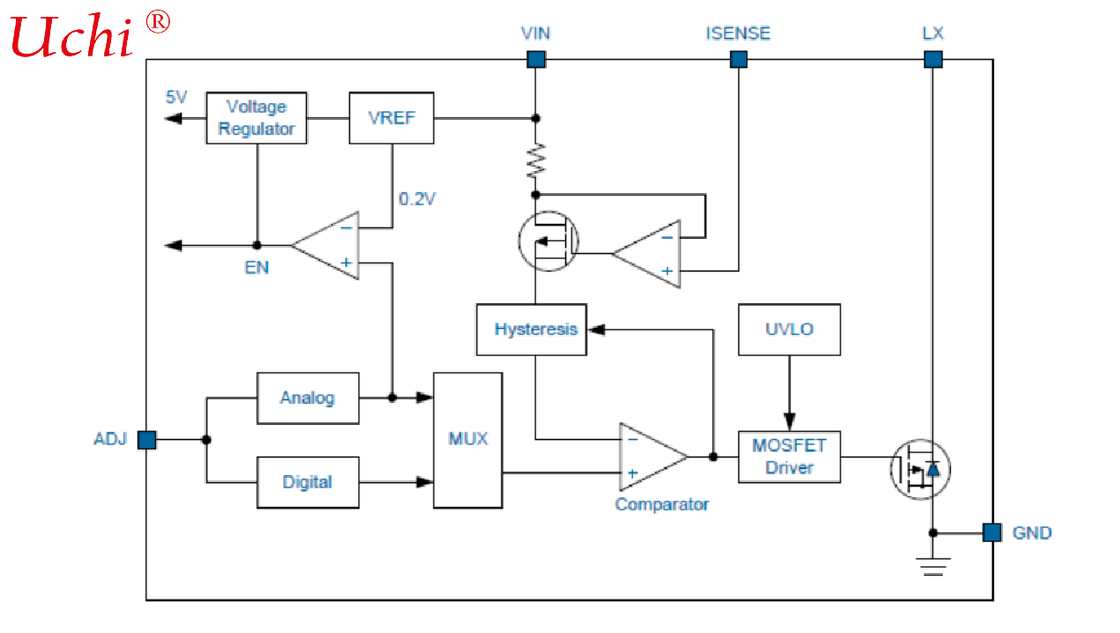

Mô tả chức năng EC4304 là bộ chuyển đổi hạ áp cảm ứng chế độ liên tục, hiệu suất cao, đơn giản. Thiết bị hoạt động với dải điện áp đầu vào từ 7V đến 40V và cung cấp dòng điện đầu ra 1A. Điện trở cảm biến dòng điện cao bên ngoài đặt dòng điện đầu ra và đầu vào làm mờ PWM chuyên dụng cho phép làm mờ LED theo xung trên nhiều mức độ sáng khác nhau. Sơ đồ cảm biến dòng điện cao và mạch đặt dòng điện trên bo mạch giảm thiểu số lượng linh kiện bên ngoài cần thiết trong khi cung cấp dòng điện LED với độ chính xác +5%, sử dụng điện trở cảm biến 1%. Điều chỉnh dòng điện đầu ra Thiết bị chứa bộ lọc thông thấp giữa chân ADJ và bộ so sánh ngưỡng, và một điện trở giới hạn dòng điện bên trong giữa ADJ và điện áp tham chiếu bên trong. Điều này cho phép chân ADJ được điều khiển quá mức bằng tín hiệu DC hoặc xung để thay đổi ngưỡng chuyển mạch VSENSE và điều chỉnh dòng điện đầu ra. Chi tiết về các chế độ khác nhau để điều chỉnh dòng điện đầu ra được cung cấp trong phần ứng dụng bằng cách: Giá trị dòng điện đầu ra là 1A ở 0.1Ω (0.5A ở 0.2Ω) và đây là dòng điện đầu ra được tính toán khi đầu cuối ADJ là 1.25V nổi. Chế độ tắt máy Việc đặt chân ADJ ở điện áp dưới 0.2V trong khoảng thời gian hơn 100μs sẽ tắt đầu ra, và dòng điện nguồn sẽ giảm xuống mức chờ thấp là 20μA danh định. Khởi động mềm Thiết bị có hành động khởi động mềm tích hợp do độ trễ qua bộ lọc PWM. Tụ điện bên ngoài từ chân ADJ xuống đất sẽ cung cấp độ trễ khởi động mềm bổ sung, bằng cách tăng thời gian để điện áp trên chân này tăng lên ngưỡng bật và bằng cách làm chậm tốc độ tăng của điện áp điều khiển tại đầu vào của bộ so sánh. Nếu không có tụ điện bên ngoài, thời gian để đầu ra đạt 90% giá trị cuối cùng là khoảng 500μs. Thêm điện dung sẽ tăng độ trễ này lên khoảng 0.5ms/ nF. Bảo vệ LED hở mạch cố hữu Nếu kết nối với đèn LED bị hở mạch, cuộn cảm sẽ được cách ly khỏi chân LX của chip, do đó chip sẽ không bị hỏng. Không giống như nhiều bộ chuyển đổi tăng áp, nơi điện áp ngược có thể làm hỏng công tắc bên trong bằng cách buộc cực máng vượt quá điện áp đánh thủng của nó.
