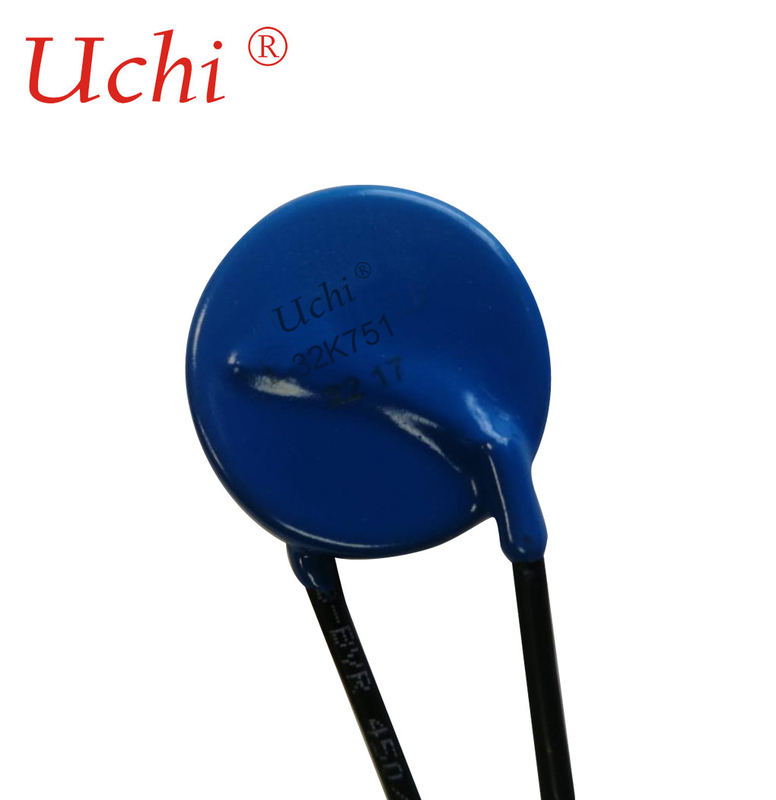

Dòng điện lớn 32D751K NTC Thermistor để hạn chế dòng điện khởi động
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SHIHENG |
| Chứng nhận: | UL CQC TUV |
| Số mô hình: | 32D751K |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | số lượng lớn |
| Thời gian giao hàng: | 7-10 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10000000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên: | Nhiệt điện trở NTC | Loạt: | 32D751K |
|---|---|---|---|
| rò rỉ hiện tại: | ≦30 (μA) | ĐIỆN ÁP TỐI ĐA CHO PHÉP: | Điện xoay chiều: 460(V) Điện một chiều: 615(V) |
| Làm nổi bật: | Nhiệt điện trở NTC hiện tại lớn,Nhiệt điện trở NTC 32D751K,Hạn chế nhiệt điện trở NTC hiện tại |
||
Mô tả sản phẩm
Dòng điện lớn 32D751K NTC Thermistor để hạn chế dòng điện khởi động
| Công ty TNHH Điện tử Uchi Quảng Đông | ||||||||||||||||||||||||||||
| THÔNG SỐ KỸ THUẬT ĐỂ PHÊ DUYỆT | ||||||||||||||||||||||||||||
| Phiên bản 1.0 | SỰ CHỈ RÕ | KHÔNG. | ||||||||||||||||||||||||||
| PHẦN KHÔNG. |
UCHI-32D751K+Teflonwire | TRANG 1/4 | ||||||||||||||||||||||||||
| NGÀY: 2022 年 12月 8日 | ||||||||||||||||||||||||||||
| 1.ĐƯỜNG DÂY | ||||||||||||||||||||||||||||
| 1.1 | VẺ BỀ NGOÀI | KHÔNG CÓ BẤT CỨ NỨT NÀO, ĐÁNH DẤU NÊN RÕ RÀNG | ||||||||||||||||||||||||||
| 1.2 | KÍCH THƯỚC | KÍCH THƯỚC (mm) | ||||||||||||||||||||||||||
 |
D (tối đa) | 36 | ||||||||||||||||||||||||||
| H (tối đa) | 40 | |||||||||||||||||||||||||||
| K (tối đa) | 4.0 | |||||||||||||||||||||||||||
| T (tối đa) | 9.4 | |||||||||||||||||||||||||||
| d (±0,1) | 1.3 | |||||||||||||||||||||||||||
| d1(±0,1) | 1.0 | |||||||||||||||||||||||||||
| F (±1,5) | 20 | |||||||||||||||||||||||||||
| L(phút) | 35 | |||||||||||||||||||||||||||
| Epoxy Màu Sắc: Màu Xanh | ||||||||||||||||||||||||||||
| 2. THÔNG SỐ ĐIỆN | ||||||||||||||||||||||||||||
| 2.1 | ĐIỆN ÁP TỐI ĐA CHO PHÉP | Điện áp xoay chiều: 460(V) | Ở 1mA DC | |||||||||||||||||||||||||
| ĐC: 615(V) | ||||||||||||||||||||||||||||
| 2.2 | BIẾN ÁP | 675-825(V) | V0.1mA □V1mA ■ | |||||||||||||||||||||||||
| 2.3 | CÔNG SUẤT ĐỊNH MỨC | 1.2(W) | ||||||||||||||||||||||||||
| 2.4 | ĐIỆN ÁP KẸP TỐI ĐA | IP: 200(A) | Kiểm tra dạng sóng hiện tại 8/20 μs |
|||||||||||||||||||||||||
| Vc: 1240(V) | ||||||||||||||||||||||||||||
| 2,5 | CHỐNG SÓNG HIỆN HÀNH |
1 lần 25000A | Kiểm tra dạng sóng hiện tại 8/20 μs |
|||||||||||||||||||||||||
| 2 lần 2000A | ||||||||||||||||||||||||||||
| 2.6 | NĂNG LƯỢNG TỐI ĐA | 620(J) | Kiểm tra dạng sóng hiện tại 10/1000 μs |
|||||||||||||||||||||||||
| 2.7 | CÔNG SUẤT ĐIỂN HÌNH | 2000(pf) | @1KHz | |||||||||||||||||||||||||
| 2,8 | DÒNG RÒ | ≦30 (μA) | Ở mức 80% điện áp Varistor | |||||||||||||||||||||||||
| 2.9 | SỐ PHI TUYẾN TÍNH (α) | ≧20 | α=nhật ký nhật ký |
|||||||||||||||||||||||||
| 2.10 | HỆ SỐ NHIỆT ĐỘ ĐIỆN ÁP BIẾN ÁP |
≦ ±0,05%/C tối đa |
Vc85C-Vc25C 1 Vcat25C × 60 × 100(％C) |
|||||||||||||||||||||||||
| 2.11 | CUỘC SỐNG XUNG QUANH | ≦±10%(V1mA) | Kiểm tra dạng sóng hiện tại 8/20 μs | |||||||||||||||||||||||||
| Công ty TNHH Điện tử Uchi Quảng Đông THÔNG SỐ KỸ THUẬT CHO SỰ CHẤP THUẬN |
||||||||||||||||||||||||||||
| Phiên bản 1.0 | SỰ CHỈ RÕ | KHÔNG. | ||||||||||||||||||||||||||
| PHẦN KHÔNG. |
UCHI-32D751K(Teflonwire) | TRANG :2 TRÊN 4 | ||||||||||||||||||||||||||
| NGÀY:2022 年 12月 8日 | ||||||||||||||||||||||||||||
| 3. ĐÓNG GÓI | ||||||||||||||||||||||||||||
| 3.1 | Số lượng | 100 CÁI | ||||||||||||||||||||||||||
| 3.2 | Kích thước đóng gói | LP |
LP | tối đa 240 | ||||||||||||||||||||||||
| HP | tối đa 60 | |||||||||||||||||||||||||||
| WP | tối đa 180 | |||||||||||||||||||||||||||
| Đơn vị: mm | ||||||||||||||||||||||||||||
| 4. DANH SÁCH VẬT LIỆU | ||||||||||||||||||||||||||||
| 4.1 | Vẽ | |
T eflonwire | |||||||||||||||||||||||||
| 4.2 | Biểu đồ vật liệu RoHs | Mục | Thành phần | nhà chế tạo | ||||||||||||||||||||||||
| lớp áo | Nhựa epoxy | Sản xuất tại Trung Quốc và phù hợp với UL 94-V0 thử nghiệm, đáp ứng các yêu cầu về môi trường |
||||||||||||||||||||||||||
| Chỉ huy | dây cp | Sản xuất tại Trung Quốc, đáp ứng môi trường yêu cầu |
||||||||||||||||||||||||||
| điện cực | Bạc | Sản xuất tại Trung Quốc, đáp ứng môi trường yêu cầu |
||||||||||||||||||||||||||
| đĩa | kẽm oxit | Zip Over LLC | ||||||||||||||||||||||||||
| hàn | Sn:96,5%CU 0,5% Ag3,0% |
Sản xuất tại Trung Quốc, đáp ứng môi trường yêu cầu |
||||||||||||||||||||||||||
| 5. MÃ ĐÁNH GIÁ | ||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||
| Công ty TNHH Điện tử Uchi Quảng Đông THÔNG SỐ KỸ THUẬT ĐỂ PHÊ DUYỆT |
||||||||||||||||||||||||||||
| Phiên bản 1.0 | SỰ CHỈ RÕ | KHÔNG. | ||||||||||||||||||||||||||
| PHẦN KHÔNG. |
UCHI-32D751K(Dây Teflon | TRANG :3 TRÊN 4 | ||||||||||||||||||||||||||
| NGÀY : 2022 年 12月 8日 | ||||||||||||||||||||||||||||
| UL | CUL | VDE | CQC | |||||||||||||||||||||||||
| 6. YÊU CẦU VỀ CƠ KHÍ | ||||||||||||||||||||||||||||
| 6.1 | Độ bền kéo của chấm dứt | Không nổi bật Hư hại |
1,0Kgf;10 giây | |||||||||||||||||||||||||
| 6.2 | Bẻ cong chấm dứt | Không nổi bật Hư hại |
0,5Kgf；90°,3 lần | |||||||||||||||||||||||||
| 6.3 | Rung động | Không nổi bật Hư hại |
Tần số: 10-55hz; Ampe: 0,75mm, 1 phút . |
|||||||||||||||||||||||||
| 6.4 | khả năng hàn | tối thiểu95% của thiết bị đầu cuối nên được Phủ bằng hàn thống nhất |
Nhiệt độ hàn: 265 ± 5C Thời gian ngâm: ≤5 giây. |
|||||||||||||||||||||||||
| 6,5 | Điện trở nhiệt hàn | △ V1mA/V1mA ≦ ± 5% |
Nhiệt độ hàn: 265 ± 5C Thời gian ngâm: 10 ± 1 giây. |
|||||||||||||||||||||||||
| 7. YÊU CẦU VỀ MÔI TRƯỜNG | ||||||||||||||||||||||||||||
| 7.1 | Lưu trữ ở nhiệt độ cao | △V1mA/V1mA ≦ ± 5% |
Nhiệt độ môi trường: 125 ± 2C Thời lượng: 1000h |
|||||||||||||||||||||||||
| 7.2 | Lưu trữ ở nhiệt độ thấp | △V1mA/V1mA ≦ ± 5% |
Nhiệt độ môi trường: -40±2C Thời lượng: 1000h |
|||||||||||||||||||||||||
| 7.3 | Lưu trữ / Độ ẩm cao Nhiệt |
△V1mA/V1mA ≦ ± 5% |
Nhiệt độ môi trường: 40±2C 90-95% RH Thời lượng: 1000h |
|||||||||||||||||||||||||
| 7.4 | Chu kỳ nhiệt độ | △V1mA/V1mA ≦ ± 5% |
Bước chân | Nhiệt độ (C) |
Giai đoạn (phút) |
|||||||||||||||||||||||
| 1 | -40±3 | 30 ±3 | ||||||||||||||||||||||||||
| 2 | nhiệt độ phòng | 15 ±3 | ||||||||||||||||||||||||||
| 3 | 125±3 | 30 ±3 | ||||||||||||||||||||||||||
| 4 | nhiệt độ phòng | 15 ±3 | ||||||||||||||||||||||||||
| 7,5 | Tải nhiệt độ cao | △V1mA/V1mA ≦ ± 10% |
Nhiệt độ môi trường:85±2C Thời lượng: 1000h Tải trọng: TỐI ĐA. điện áp cho phép |
|||||||||||||||||||||||||
| 7.6 | Tải trọng độ ẩm cao | △V1mA/V1mA ≦ ± 10% |
Nhiệt độ môi trường: 40 ± 2C 90-95%RHDThời lượng:1000H Tải: TỐI ĐA.điện áp cho phép |
|||||||||||||||||||||||||
| 7,7 | Nhiệt độ hoạt động | -40C ~ +85C | -40C ~ +85C | |||||||||||||||||||||||||
| 7,8 | Phạm vi nhiệt độ lưu trữ | -40C ~ +125C | -40C ~ +125C | |||||||||||||||||||||||||
| Công ty TNHH Điện tử Uchi Quảng Đông THÔNG SỐ KỸ THUẬT ĐỂ PHÊ DUYỆT |
||||||||||||||||||||||||||||
| Phiên bản 1.0 | SỰ CHỈ RÕ | KHÔNG. | ||||||||||||||||||||||||||
| PHẦN KHÔNG. |
Dây Teflon UCHI-32D751K | TRANG :4 TRÊN 4 | ||||||||||||||||||||||||||
| NGÀY : 2022 年 12月 8日 | ||||||||||||||||||||||||||||
| Khuyến nghị hàn | ||||||||||||||||||||||||||||
| SóngĐề nghị hàn chì miễn phí |
||||||||||||||||||||||||||||
| Khuyến nghị Làm lại các điều kiện với hàn sắt |
||||||||||||||||||||||||||||
