Cảm biến âm MF73T-1 Điện trở nhiệt độ cao Trạng thái ổn định cao Hiện tại kéo dài
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | SHIHENG |
| Chứng nhận: | CQC,TUV |
| Số mô hình: | MF73T-1 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000 chiếc |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | số lượng lớn |
| Thời gian giao hàng: | 2 tuần |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram,Paypal |
| Khả năng cung cấp: | 24 triệu mỗi năm |
|
Thông tin chi tiết |
|||
| Kiểu: | MF73T-1 Điện trở nhiệt NTC công suất cao | R25: | 0,5～30 Ôm |
|---|---|---|---|
| Ứng dụng: | Bộ chuyển nguồn công suất cao, Bộ chuyển đổi nguồn, Bộ lưu điện UPS. | Số tệp CQC: | CQC10001053047 |
| Số tệp TUV: | R50245892 | Năng lực sản xuất hàng năm: | 24 triệu |
| Kích thước chip: | 15mm,20mm.25mm,30mm,35mm | Hệ thống chất lượng: | ISO9001：2008 ISO/TS16949:2009 |
| Nhiệt độ hoạt động:: | -55°C ~ 125°C | ||
| Điểm nổi bật: | Nhiệt điện trở nhiệt độ cao kéo dài,Cảm biến âm Điện trở nhiệt độ cao,Nhiệt điện trở NTC có độ tin cậy cao |
||
Mô tả sản phẩm

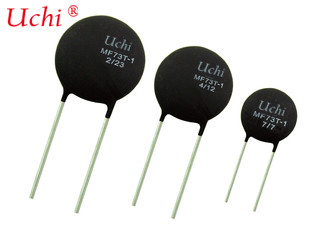

Dòng trạng thái ổn định cao, lâu dài, độ tin cậy cao-MF73T-1 Cảm biến âm Điện trở nhiệt độ cao
Liên kết tải xuống thông số kỹ thuật PDF:MF73T-1 Công Suất Cao NTC Thermistor.pdf
Sự miêu tả
Thermistor NTC công suất cao sê-ri MF73T-1 cung cấp khả năng triệt tiêu dòng điện khởi động cho nhạy cảm
thiết bị điện tử.Kết nối MF73T-1 nối tiếp với nguồn điện sẽ hạn chế dòng điện tăng đột biến thông thường
được tạo khi bật.
Đặc trưng
- Kích thước nhỏ, công suất cao, bảo vệ dòng điện đột biến đáng tin cậy.
- Hằng số vật liệu cao (giá trị B),
- Điện trở dư thấp
- Dòng trạng thái ổn định cao, lâu dài, độ tin cậy cao
- Thuận tiện cho việc lắp đặt PCB, phạm vi hoạt động rộng
Ứng dụng
- Có thể được cài đặt vào các mạch điện của:
- Bộ nguồn chuyển mạch công suất cao, Bộ chuyển đổi nguồn, nguồn UPS.
- Sạc bình ắc quy công suất lớn, bình ắc quy xe điện.
- Đèn LED công suất cao, đèn tiết kiệm năng lượng điện tử công suất cao và các loại đèn khác.
Kích thước tính bằng mm
Hình minh họa:Nói chung, dây chì dài uốn cong được sử dụng, xem hình II * Tiêu chuẩn
| D15 | D20 | D25 | D30 | D35 | |||
| Kích thước chip | ø 15 | ø 20 | ø 25 | ø 30 | ø 35 | ||
| (Đmax) Đường kính tổng thể (mm) |
17,5 | 22,5 | 29 | 36 | 41 | ||
| (Tmax) Độ dày (mm) |
6 | 7 | số 8 | 8,5 | 10 | ||
| (F ± 1,5) Cao độ (mm) |
7,5 | 10,0 | 10,0 | 10,0 | * 18 | 18 | |
| (d ± 0,05) Đường kính dẫn (mm) |
0,8 | 1.0 | 1.0 | 1.2 | * 1.6 | 1.8 | * 2.0 |
| (L) phút Chiều dài của dây dẫn (mm) |
25 | 25 | 25 | 25 | 25 | ||
| (L1) phút Chiều dài của dây dẫn (mm) |
17 | 17 | 17 | ||||
| khách hàng tiềm năng tiêu chuẩn Nhân vật |
(TÔI) bên trong xoắn |
(II) Thẳng |
(II) Thẳng |
(II) Thẳng |
(II) Thẳng |
||
| khách hàng tiềm năng tùy chọn Nhân vật |
(II) Thẳng |
(III) xoắn bên ngoài |
(III) xoắn bên ngoài |
||||
| Trọng lượng (g). khoảng |
3.1 | 6.2 | 8,8 | 20,5 | 28,8 | ||
Sự chỉ rõ
Nhiệt độ làm việc: -55~200℃
| Phần KHÔNG. MF73T-1 |
Độ phân giải +20% (Ω) |
tối đa.Vững chắc Nhà nước hiện tại tối đa (A) |
Xấp xỉr của MaxC Hiện tại Rmax (Ω) |
| Đường kính phoi ø15mm Công suất định mức tối đa Pmax (W): 3.5 Hệ số tản nhiệt (mW/℃): ≥ 22 Hằng số thời gian nhiệt (S): ≤ 75 |
|||
| 1.3/10 | 1.3 | 10 | 0,034 |
| 1.5/10 | 1,5 | 10 | 0,036 |
| 2,5/9,5 | 2,5 | 9,5 | 0,044 |
| 5/8 | 5 | số 8 | 0,058 |
| 6/7 | 6 | 7 | 0,069 |
| 7/7 | 7 | 7 | 0,078 |
| 8/7 | số 8 | 7 | 0,084 |
| 7/10 | 10 | 7 | 0,098 |
| 6/12 | 12 | 6 | 0,116 |
| 15/6 | 16 | 6 | 0,129 |
| 20/6 | 20 | 6 | 0,136 |
| 30/5 | 30 | 5 | 0,165 |
| 47/4 | 47 | 4 | 0,257 |
| 120/2,5 | 120 | 2,5 | 0,652 |
| Phần KHÔNG. MF73T-1 |
Độ phân giải +20% (Ω) |
tối đa.Vững chắc Nhà nước hiện tại tối đa (A) |
Xấp xỉr của MaxC Hiện tại Rmax (Ω) |
| Đường kính phoi ø20mm Công suất định mức tối đa Pmax (W): 5.0 Hệ số tản nhiệt (mW/℃): ≥ 28 Hằng số thời gian nhiệt (S): ≤ 110 |
|||
| 0,7/16 | 0,7 | 16 | 0,026 |
| 16/1 | 1 | 16 | 0,027 |
| 1,5/15 | 1,5 | 15 | 0,030 |
| 14/2 | 2 | 14 | 0,035 |
| 2.5/13 | 2,5 | 13 | 0,038 |
| 3/12 | 3 | 12 | 0,040 |
| 4/12 | 4 | 12 | 0,043 |
| 4.7/12 | 4.7 | 12 | 0,046 |
| 5/12 | 5 | 12 | 0,047 |
| 6/11 | 6 | 11 | 0,052 |
| 6,8/10 | 6,8 | 10 | 0,055 |
| 7/9 | 7 | 9 | 0,056 |
| 8/10 | 10 | số 8 | 0,085 |
| 12/7.5 | 12 | 7,5 | 0,098 |
| 15/7 | 15 | 7 | 0,112 |
| 18/7 | 18 | 7 | 0,123 |
| 20/7 | 20 | 7 |
0,132 |
| Phần KHÔNG. MF73T-1 |
Độ phân giải +20% (Ω) |
tối đa.Vững chắc Nhà nước hiện tại tối đa (A) |
Xấp xỉr của MaxC Hiện tại Rmax (Ω) |
| Đường kính phoi ø25mm Hệ số phân tán (MW/℃): ≥ 30 Hằng số thời gian nhiệt (s): ≤ 130 |
|||
| 0,5/22 | 0,5 | 22 | 0,017 |
| 0,7/22 | 0,7 | 22 | 0,017 |
| 20/1 | 1 | 20 | 0,021 |
| 1.5/19 | 1,5 | 19 | 0,024 |
| 18/2 | 2 | 18 | 0,026 |
| 2.5/16 | 2,5 | 16 | 0,029 |
| 3/15.5 | 3 | 15,5 | 0,032 |
| 15/4 | 4 | 15 | 0,039 |
| 4.7/14 | 4.7 | 14 | 0,044 |
| 14/5 | 5 | 14 | 0,047 |
| 6.8/12 | 6,8 | 12 | 0,061 |
| 11/7 | 7 | 11 | 0,064 |
| 8/10 | số 8 | 10 | 0,079 |
| 10/10 | 10 | 10 | 0,084 |
| 9/12 | 12 | 9 | 0,102 |
| 15/8 | 15 | số 8 | 0,117 |
| 18/8 | 18 | số 8 | 0,132 |
| 20/8 | 20 | số 8 | 0,132 |
| Phần KHÔNG. MF73T-1 |
Độ phân giải +20% (Ω) |
tối đa.Vững chắc Nhà nước hiện tại tối đa (A) |
Xấp xỉr của MaxC Hiện tại Rmax (Ω) |
| Đường kính phoi ø30mm Công suất định mức tối đa Pmax (W): 8.0 Hệ số tản nhiệt (mW/℃): ≥ 40 Hằng số thời gian nhiệt (S): ≤ 190 |
|||
| 0,5/30 | 0,5 | 30 | 0,013 |
| 1/30 | 1 | 30 | 0,014 |
| 1,5/25 | 1,5 | 25 | 0,016 |
| 23/2 | 2 | 23 | 0,019 |
| 2,5/20 | 2,5 | 20 | 0,023 |
| 3/19.5 | 3 | 19,5 | 0,026 |
| 19/4 | 4 | 19 | 0,031 |
| 4.7/18 | 4.7 | 18 | 0,035 |
| 17/5 | 5 | 17 | 0,037 |
| 6.8/16 | 6,8 | 16 | 0,043 |
| 15/7 | 7 | 15 | 0,044 |
| 14/8 | số 8 | 14 | 0,049 |
| 13/10 | 10 | 13 | 0,056 |
| 12/12 | 12 | 12 | 0,067 |
| 15/11 | 15 | 11 | 0,078 |
| 18/10 | 18 | 10 | 0,092 |
| 29/9 | 20 | 9 | 0,113 |
| Phần KHÔNG. MF73T-1 |
Độ phân giải +20% (Ω) |
tối đa.Vững chắc Nhà nước hiện tại tối đa (A) |
Xấp xỉr của MaxC Hiện tại Rmax (Ω) |
| Đường kính phoi ø35mm Công suất định mức tối đa Pmax (W): 9.0 Hệ số tản nhiệt (mW/℃): ≥ 55 Hằng số thời gian nhiệt (S): ≤ 280 |
|||
| 0,5/32 | 0,5 | 32 | 0,01 |
| 32/1 | 1 | 32 | 0,011 |
| 1,5/28 | 1,5 | 28 | 0,013 |
| 25/2 | 2 | 25 | 0,017 |
| 2.5/23 | 2,5 | 23 | 0,020 |
| 22/3 | 3 | 22 | 0,023 |
| 21/4 | 4 | 21 | 0,026 |
| 4.7/20 | 4.7 | 20 | 0,029 |
| 19/5 | 5 | 19 | 0,030 |
| 6.8/18 | 6,8 | 18 | 0,035 |
| 17/7 | 7 | 17 | 0,037 |
| 16/8 | số 8 | 16 | 0,041 |
| 15/10 | 10 | 15 | 0,045 |
| 14/12 | 12 | 14 | 0,051 |
| 15/13 | 15 | 13 | 0,060 |
| 18/11 | 18 | 11 | 0,072 |
| 20/10 | 20 | 10 | 0,089 |
