4 chân BLDC Động cơ bánh răng DC không chải cho đồ nội thất / y tế / công nghiệp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | 42JXE100K/B4260 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc cốc |
|
Thông tin chi tiết |
|||
| Số cực: | 4 | Phạm vi hoạt động: | 9V~16V |
|---|---|---|---|
| mô-men xoắn g.cm: | 370 | Phạm vi áp dụng: | đồ nội thất/y tế/công nghiệp |
| giấy chứng nhận: | 3C | Tốc độ không tải r/min: | 6000 |
| Dòng không tải mA: | 680 | Tốc độ định mức r/min: | 5000 |
| Công suất định mức W: | 19,0 | Số pha: | 3 |
| Làm nổi bật: | Động cơ bánh răng dc không chải đồ nội thất,Động cơ bánh răng DC không chải y tế,Công nghiệp dc động cơ bánh răng hành tinh |
||
Mô tả sản phẩm
Phạm vi tải được phép: 1N.m~10N.m
Dữ liệu kỹ thuật động cơ không chải
| TYPE | Số của các cột |
Số của giai đoạn |
Hoạt động Phạm vi |
Đánh giá điện áp VDC |
Không tải tốc độ r/min |
Không tải hiện tại mA |
Đánh giá mô-men xoắn g.cm |
Đánh giá tốc độ r/min |
Đánh giá hiện tại A |
Đánh giá sức mạnh W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V ~ 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V~26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
Dữ liệu kỹ thuật động cơ bánh răng không chải
1.B4260-1260 Động cơ BLDC
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

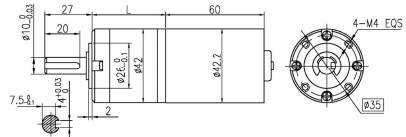

| Chiều dài ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Tốc độ không tải | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Tốc độ định số | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| Mô-men định số | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2. B4260-2460 BLDC động cơ
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| Chiều dài ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Tốc độ không tải | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Tốc độ định số | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| Mô-men định số | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
Biểu đồ dây
PIN 1# Phản hồi n = 60 * F / P, trong đó F đại diện cho tần số đầu ra phản hồi và P đại diện cho 4 cặp cặp cột động cơ.
PIN 2# Điều khiển phanh
PIN 3 # Điều chỉnh tốc độ PWM, đầu vào tín hiệu PWM 20 ~ 30kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
PIN 4# Quay về phía trước và ngược, quay treo là CW, và mạch ngắn để quay mặt đất là CCW.
Mã PIN 5# cực âm của nguồn cung cấp điện
Cột dương (đường xanh) của động cơ được kết nối với cực dương của nguồn cung cấp điện, và cực âm (đường xanh) của động cơ được kết nối với cực âm của nguồn cung cấp điện.PIN3 # và PIN5 # được kết nối với nhau, và động cơ chạy ở tốc độ đầy đủ.
Theo cùng một yêu cầu, trong quá trình chuyển đổi về phía trước và ngược, PIN3 #, PIN4 #, và PIN5 # nên được kết nối với nhau
PIN 3 # Điều chỉnh tốc độ PWM, đầu vào tín hiệu PWM 20 ~ 30kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
Mã PIN 4#Quay về phía trước và ngược, xoay treo là CW, và mạch ngắn để xoay đất là CCW.
Mã PIN 5#Cột âm của nguồn cấp điện
