9V-16V 36 mm OD Brushless Dc Gearmotor 4 cực
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | 36JXE30K/B3650 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc cốc |
|
Thông tin chi tiết |
|||
| Số cực: | 4 | Phạm vi hoạt động: | 9V~16V |
|---|---|---|---|
| Phạm vi áp dụng: | đồ nội thất/y tế/công nghiệp | giấy chứng nhận: | 3C |
| Tốc độ không tải r/min: | 5300 | Dòng không tải mA: | 440/270 |
| Tốc độ định mức r/min: | 4000 | Công suất định mức W: | 14,4/16,2 |
| Số pha: | 3 | Điện áp định mức VDC: | 12v/24v |
| Làm nổi bật: | Động cơ gia tốc DC không chải 9v,Động cơ gia tốc DC không chải 4 cột,Động cơ bánh răng DC không chải 16v |
||
Mô tả sản phẩm
Phạm vi tải được phép: 0.3N.m~3.0N.m
Dữ liệu kỹ thuật động cơ không chải
| TYPE | Số của các cột |
Số của giai đoạn |
Hoạt động Phạm vi |
Đánh giá điện áp VDC |
Không tải tốc độ r/min |
Không tải hiện tại mA |
Đánh giá mô-men xoắn g.cm |
Đánh giá tốc độ r/min |
Đánh giá hiện tại A |
Đánh giá sức mạnh W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V ~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Dữ liệu kỹ thuật động cơ bánh răng không chải
1.B3640-1253 Động cơ BLDC
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

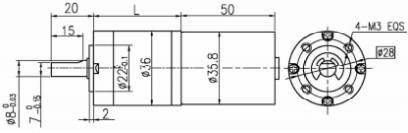

| Chiều dài ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Tốc độ không tải | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Tốc độ định số | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Mô-men định số | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 Động cơ BLDC
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Chiều dài ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Tốc độ không tải | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Tốc độ định số | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Mô-men định số | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Biểu đồ dây
PIN 1# (Xanh) Điều khiển phanh
PIN 2 # (Màu cam) Điều chỉnh tốc độ PWM: Nhập tín hiệu PWM 20 ~ 30kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
PIN 3# (Mắc) cực âm của nguồn cung cấp điện
PIN 4# (Màu trắng) Chuyển hướng về phía trước và ngược: Lái xe treo là CCW, mạch ngắn để lái xe mặt đất là CW.
PIN 5# (Xanh) Phản hồi n = 60 * F / P, trong đó F là tần số phản hồi và P là 4 cặp cặp cột động cơ.
Mã PIN 6# (màu đỏ) Cột điện tích cực
Chiều dài đường kết nối 200 mm
PIN 3 # Điều chỉnh tốc độ PWM, đầu vào tín hiệu PWM 20 ~ 30kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
Mã PIN 4#Quay về phía trước và ngược, xoay treo là CW, và mạch ngắn để xoay đất là CCW.
Mã PIN 5#Cột âm của nguồn cấp điện
