24 mm OD bldc Planetary Gearbox Gear Motor Cây dựng trong trình điều khiển
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | 24JM10K/B2430 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc cốc |
|
Thông tin chi tiết |
|||
| Số cực: | 12 | Phạm vi hoạt động: | 9V~16V/9C~26V |
|---|---|---|---|
| Dòng điện định mức mA: | 420/210 | Phạm vi áp dụng: | đồ nội thất/y tế/công nghiệp |
| giấy chứng nhận: | 3C | Tốc độ không tải r/min: | 8000 |
| Dòng không tải mA: | 180/100 | Tốc độ định mức r/min: | 6000/6200 |
| Công suất định mức W: | 3.2 | Số pha: | 3 |
| Làm nổi bật: | Động cơ hộp số hành tinh bldc,Động cơ bánh răng 24 mm OD bldc,Động cơ bánh răng hành tinh Được xây dựng trong Driver |
||
Mô tả sản phẩm
Phạm vi tải được phép: 0.1N.m~1.0N.m
Dữ liệu kỹ thuật động cơ không chải
| TYPE | Số của các cột |
Số của giai đoạn |
Hoạt động Phạm vi |
Đánh giá điện áp VDC |
Không tải tốc độ r/min |
Không tải hiện tại mA |
Đánh giá mô-men xoắn g. cm |
Đánh giá tốc độ r/min |
Đánh giá hiện tại mA |
Đánh giá sức mạnh W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V ~ 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V~26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Dữ liệu kỹ thuật động cơ bánh răng không chải
1.B2430-1280 Động cơ BLDC
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

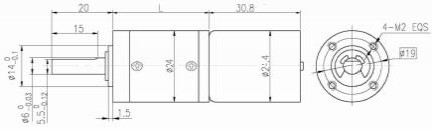

| Chiều dài ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Tốc độ không tải | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Tốc độ định số | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Mô-men định số | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 BLDC Motor
| Tỷ lệ giảm | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Số lượng các xe tăng tốc | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Chiều dài ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Tốc độ không tải | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Tốc độ định số | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Mô-men định số | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Trọng lượng tối đa trong một thời gian ngắn | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Biểu đồ dây
PIN 1 # (trắng) Điều chỉnh tốc độ PWM: Nhập tín hiệu PWM 1-50kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
PIN 2# (Mắc) cực âm của nguồn cung cấp điện
PIN 3 # (Xanh) Chuyển hướng về phía trước và ngược: Lái xe treo là CCW, mạch ngắn để lái đất là CW.
PIN 4# (màu vàng) Phản hồi: n=60 * F/P, trong đó F là tần số phản hồi và P là 4 cặp cặp cột động cơ.
Mã PIN 5# (màu đỏ) Cột tích cực của nguồn cung cấp điện
Giải thích: (1) Đường đỏ được kết nối với cực dương của nguồn cung cấp điện, các đường đen và trắng được kết nối với cực âm, và động cơ được bật vào CCW.(2) Kết nối dây đỏ với cực dương của nguồn cung cấp điện, kết nối dây đen, dây trắng, và dây xanh với cực âm, và kết nối động cơ
Chuyển sang CW. (3) Dòng trắng được kết nối với cực âm, và động cơ chạy với tốc độ đầy đủ. Khi đường trắng được kết nối riêng với PWM, tốc độ có thể được điều chỉnh.(4) Chiều dài của dây kết nối là 100mm.
PIN 3 # Điều chỉnh tốc độ PWM, đầu vào tín hiệu PWM 20 ~ 30kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.
Mã PIN 4#Quay về phía trước và ngược, xoay treo là CW, và mạch ngắn để xoay đất là CCW.
Mã PIN 5#Cột âm của nguồn cấp điện
