Thông tin chi tiết sản phẩm:

Nguồn gốc: Dongguan Trung Quốc
Hàng hiệu: UCHI
Chứng nhận: Completed
Số mô hình: 22JXE3K/B2418

Thanh toán:

Số lượng đặt hàng tối thiểu: 1000pcs
Giá bán: có thể đàm phán
chi tiết đóng gói: Tiêu chuẩn
Thời gian giao hàng: 5-7 ngày
Điều khoản thanh toán: T/T, Liên minh phương Tây
Khả năng cung cấp: 5000 chiếc cốc
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Số cực: 12 Phạm vi hoạt động: 9V~16V/9C~26V
Điện áp định mức VDC: 24/12 Giấy chứng nhận: 3C
Tốc độ không tải r/min: 7500 Dòng không tải mA: 100/85
Tốc độ định mức r/min: 5800 Công suất định mức W: 1.8
Làm nổi bật:

Động cơ bánh răng hành tinh BLDC 22mm

,

Động cơ bánh răng hành tinh Được xây dựng trong Driver

,

Động cơ bánh răng hành tinh BLDC 12 Cực

Mô tả sản phẩm

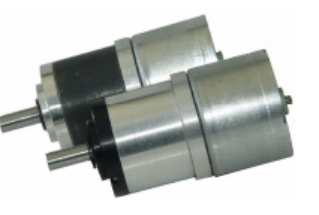

22JXE3K/B2418 Động cơ bánh răng hành tinh BLDC tích hợp Driver với Hộp số hành tinh OD 22mm 12 Cực

Tính năng
1. Động cơ không chổi than tích hợp driver, với chức năng đảo chiều và điều khiển tốc độ.
2. Vành răng có thể được chọn trong hai vật liệu: Kim loại (Loại: 22JXE3K), Kim loại bột (Loại: 22JXF3K).
3. Hộp số hành tinh OD 22mm,
Phạm vi tải cho phép: 0.03N.m~0.3N.m
Động cơ bánh răng hành tinh BLDC tích hợp Driver với OD 22mm Hộp số hành tinh 12 Cực 0

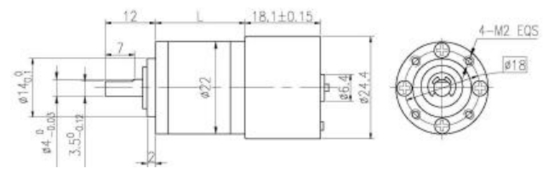

Kích thước


Động cơ bánh răng hành tinh BLDC tích hợp Driver với OD 22mm Hộp số hành tinh 12 Cực 1



Dữ liệu kỹ thuật động cơ không chổi than



LOẠI Số lượng
cực
Số lượng
pha
Hoạt động
Phạm vi
Định mức
điện áp
VDC
Không tải
tốc độ
r/phút
Không tải
dòng điện
mA
Định mức
mô-men xoắn
g.cm
Định mức
tốc độ
r/phút
Định mức
dòng điện
mA
Định mức
công suất
W
B2418-1275 12 3 9V~ 16V 12 7500 100 30 5800 320 1.8
B2418-2475 12 3 9V~26V 24 7500 85 30 5800 200 1.8





Dữ liệu kỹ thuật động cơ bánh răng không chổi than



1.Động cơ BLDC B2418-1275

Động cơ bánh răng hành tinh BLDC tích hợp Driver với OD 22mm Hộp số hành tinh 12 Cực 2





2. Động cơ BLDC B2418-2475

Động cơ bánh răng hành tinh BLDC tích hợp Driver với OD 22mm Hộp số hành tinh 12 Cực 3



Sơ đồ dây



Động cơ bánh răng hành tinh BLDC tích hợp Driver với OD 22mm Hộp số hành tinh 12 Cực 4



PIN 1# (Trắng) Điều chỉnh tốc độ PWM: Nhập tín hiệu PWM 1~50kHz và điều chỉnh tốc độ động cơ bằng cách điều chỉnh chu kỳ làm việc.


PIN 2# (Đen) Cực âm của nguồn điện


PIN 3# (Xanh lam) Quay thuận và quay ngược: Treo lái là CCW, ngắn mạch với lái mặt đất là CW.


PIN 4# (Vàng) Phản hồi n=60 * F/P, trong đó F là tần số phản hồi và P là 4 cặp cực động cơ.


PIN 5# (Đỏ) Cực dương của nguồn điện



Lưu ý:

(1) Kết nối dây đỏ với cực dương của nguồn điện và kết nối dây đen và trắng với cực âm. Động cơ sẽ quay ngược chiều kim đồng hồ (CCW).

(2) Kết nối dây đỏ với cực dương của nguồn điện và kết nối dây đen, trắng và xanh lam với cực âm. Động cơ sẽ quay theo chiều kim đồng hồ (CW).

(3) Kết nối dây trắng với cực âm. Động cơ sẽ chạy ở tốc độ tối đa. Khi dây trắng được kết nối riêng với PWM, tốc độ có thể được điều chỉnh.
(4) Chiều dài đường dây kết nối 100mm
