Được thiết kế cho laser sợi liên tục công suất cao. Áp dụng cấu trúc rãnh sợi kiểu cánh hoa mai, nó cho phép quấn sợi khuếch đại gọn gàng và tản nhiệt đồng đều hiệu quả. Khoang làm mát bằng nước được chế tạo bằng phương pháp hàn chân không hoặc hàn ma sát, và trải qua kiểm tra áp suất thủy tĩnh & rò rỉ heli nghiêm ngặt để đảm bảo hoạt động ổn định lâu dài của laser công suất cao.

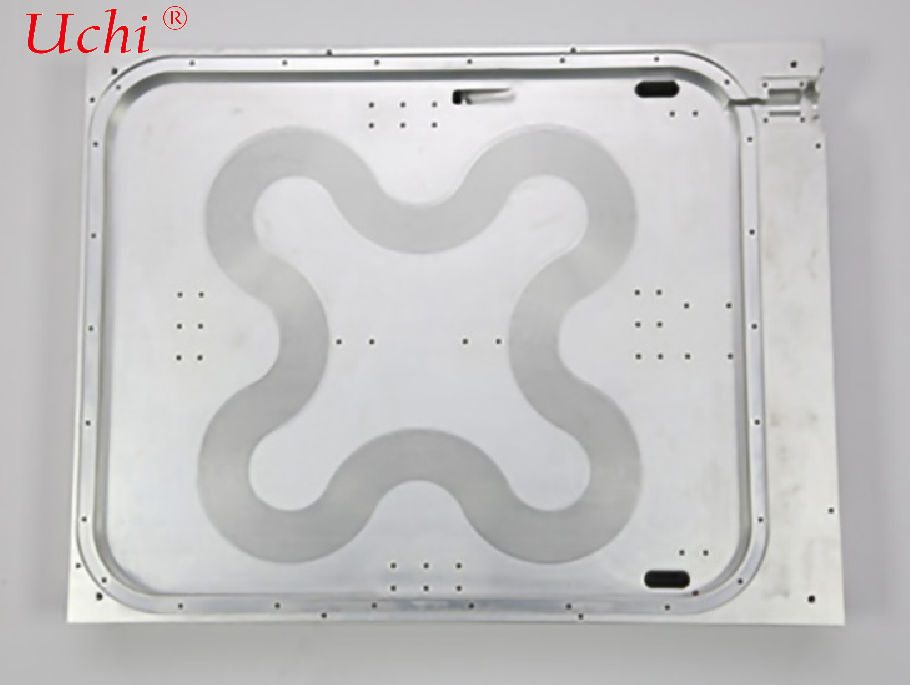

Tấm làm mát sợi dạng lỏng hình hoa mai, còn gọi là tấm làm mát đĩa hoa mai, đóng vai trò là bộ phận tản nhiệt cốt lõi trong khoang cộng hưởng của laser sợi công suất cao. Các rãnh sợi hình cánh hoa mai được phay chính xác trên bề mặt bằng máy CNC để nhúng và cố định sợi khuếch đại đã quấn. Các kênh làm mát bằng nước tích hợp bên trong tấm kết nối với bộ làm lạnh bên ngoài để liên tục loại bỏ nhiệt thải khổng lồ được tạo ra trong quá trình hoạt động của sợi.



Bố cục hình hoa mai đối xứng độc đáo của nó giúp giảm đáng kể chênh lệch nhiệt độ trên toàn bộ cuộn sợi và loại bỏ các điểm nóng cục bộ. Nó ngăn ngừa hư hỏng nhiệt sợi, suy giảm công suất và trôi bước sóng, và được ứng dụng rộng rãi trong thiết bị cắt, hàn và phủ sợi công nghiệp từ 3kW ~ 20kW trở lên.



Vật liệu đế hợp kim nhôm hoặc đồng không oxy là tùy chọn. Có thể tùy chỉnh số lượng cánh hoa, cấu hình rãnh, cấu trúc kênh dòng chảy và vị trí đầu nối theo bản vẽ của khách hàng để đáp ứng các yêu cầu thiết kế cấu trúc laser đa dạng.





Cấu trúc nhiệt độ đồng đều hình hoa mai, Chênh lệch nhiệt độ toàn dải tối thiểu Rãnh quấn sợi đối xứng đa cánh hoa đảm bảo điều kiện trao đổi nhiệt nhất quán cho tất cả các phần sợi với phân bố nhiệt độ đồng đều, hạn chế các điểm nóng cục bộ và đảm bảo đầu ra laser ổn định.



Rãnh sợi chính xác để bảo vệ sợi khuếch đại Quy trình phay CNC một mảnh. Các cạnh rãnh được bo tròn hoàn toàn và làm sạch bavia, kiểm soát độ chính xác cao về chiều rộng và độ sâu rãnh để tránh các cạnh sắc làm trầy xước lớp phủ sợi. Nó cũng tiêu chuẩn hóa bán kính uốn cong của sợi và ngăn ngừa tổn thất uốn cong vi mô của sợi.



Khoang làm mát bằng nước kín cường độ cao Các quy trình hàn chân không hoặc hàn ma sát là tùy chọn. Khoang vượt qua bài kiểm tra chống áp suất thủy tĩnh và phát hiện rò rỉ heli để có hiệu suất làm kín vượt trội, loại bỏ nguy cơ rò rỉ nước và bảo vệ các bộ phận quang học đắt tiền.



Lớp nền dẫn nhiệt cao, chống ăn mòn & cách điện Hợp kim nhôm 6061/6063 làm vật liệu tiêu chuẩn; phiên bản đồng dẫn nhiệt cao là tùy chọn. Xử lý bề mặt anodizing cứng mang lại khả năng cách điện và chống ăn mòn điện hóa, tương thích với hệ thống làm mát bằng nước khử ion.



Tùy chỉnh cao cho nhiều mẫu công suất Số lượng cánh hoa, đường kính quấn sợi, thông số kỹ thuật rãnh sợi, hướng vòi vào/ra, lỗ lắp và chốt định vị đều có thể được tùy chỉnh. Tương thích với nhiều loại laser sợi từ 3kW đến 20kW+.



Thiết kế tích hợp để lắp ráp đơn giản hóa Các lỗ lắp tiêu chuẩn được khoan sẵn và các lỗ chốt định vị. Một số phiên bản dành chỗ lắp cho chip LD bơm, giảm tổng số lượng bộ phận và tạo điều kiện thuận lợi cho việc lắp ráp và vận hành laser.





Mặt trước: Rãnh sợi cánh hoa mai Các rãnh liên tục hình cánh hoa nhiều vòng để nhúng và quấn sợi khuếch đại, cố định sợi và thiết lập tiếp xúc nhiệt ổn định. Các rãnh được bo tròn để bảo vệ sợi quang.



Lớp truyền nhiệt đế Đế hợp kim nhôm / đồng hoạt động như bộ tản nhiệt cho quá trình dẫn nhiệt của sợi, nhanh chóng truyền nhiệt từ sợi đến các kênh làm mát bên trong.



Kênh dòng chảy làm mát bằng nước bên trong Các kênh làm mát song song tích hợp với áp suất giảm được tối ưu hóa. Nước làm mát lưu thông bên trong khoang để liên tục mang nhiệt khỏi đế. Các kênh dòng chảy được tối ưu hóa bằng mô phỏng chất lỏng để trao đổi nhiệt đồng đều.



Cổng vào & ra Đầu nối nhanh tiêu chuẩn hoặc giao diện ren tương thích với các bộ làm lạnh công nghiệp để tiếp cận nước làm mát khử ion.



Mặt sau / Mặt bên: Cấu trúc lắp và định vị Các lỗ lắp vít và lỗ chốt định vị được dành riêng để cố định tấm làm mát vào khung laser.





✅ Laser sợi liên tục công suất cao công nghiệp ✅ Thiết bị cắt laser, hàn laser và phủ laser ✅ Nguồn sáng sợi công suất cao và hệ thống laser nghiên cứu khoa học ✅ Quản lý nhiệt cho khoang cộng hưởng của bộ khuếch đại sợi công suất trung bình & cao
