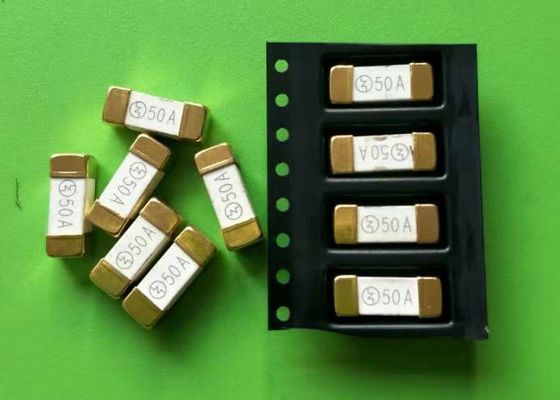

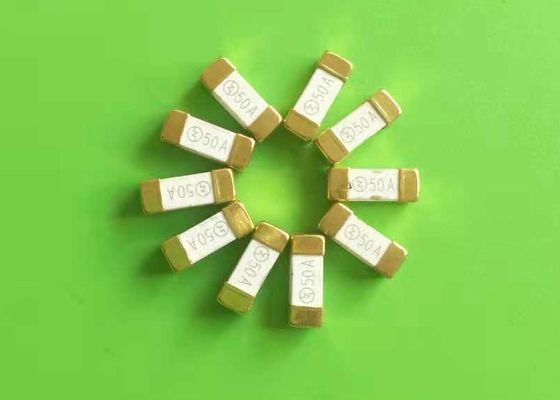

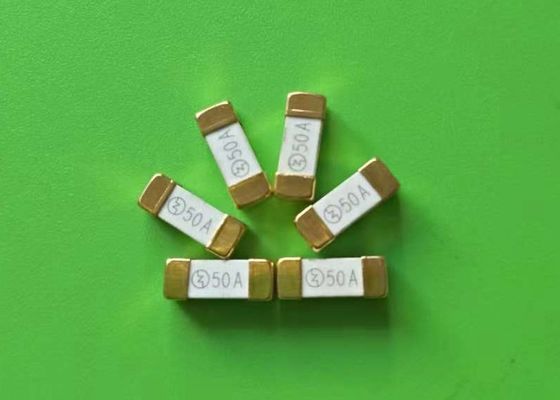

1032 1245 4512 Series Cầu chì hoạt động nhanh Cầu chì hiện tại cao 50A Thân gốm vuông 12x4,5mm
Thông tin chi tiết sản phẩm:
Chứng nhận: | UL |
Số mô hình: | 4512 Series |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1000pcs |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | 20A-30A: 2000 chiếc cầu chì trong băng (chiều rộng 24mm) và cuộn (dia. 13inch); 40A-100A: 1000 chiế |
Thời gian giao hàng: | 7-10 ngày |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 100,000,000PCS / Tháng |
Thông tin chi tiết |
|||
Tên: | Cầu chì gạch 4512 | Xếp hạng hiện tại: | 50A |
---|---|---|---|
Điện áp định mức: | 32V,63V,72V,80V,125V | Khả năng phá vỡ: | AC 500A@ 125V,DC 1KA |
Tốc độ, vận tốc: | Phản ứng nhanh | Thân hình: | gốm vuông |
Đóng gói: | Bề mặt gắn kết | Tiêu chuẩn: | UL248-1/14 |
Điểm nổi bật: | cầu chì thủy tinh nhỏ,cầu chì xuyên tâm,cầu chì gạch dòng cao 50A |
Mô tả sản phẩm

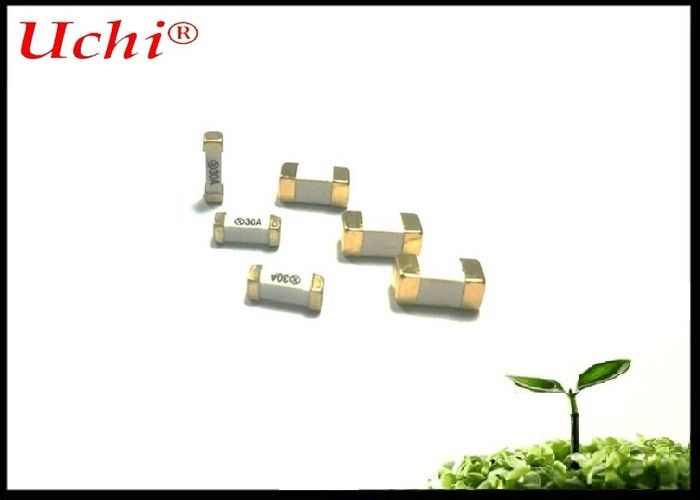

1032 1245 4512 Sê-ri Gói bề mặt gắn kết diễn xuất nhanh Cầu chì gạch hiện tại 50A Thân gốm vuông 12x4,5mm
Sự miêu tả
Cầu chì NANO² 4512 series là cầu chì dòng hoạt động nhanh, rất cao được thiết kế cho các ứng dụng hiện tại hoạt động cao. Nó cung cấp độ bền chu kỳ nhiệt vượt trội trong 500 chu kỳ với sự tăng nhiệt độ thấp và đặc tính ổn định nhiệt độ tuyệt vời, lý tưởng được sử dụng trong các thiết bị viễn thông và viễn thông như máy chủ cao cấp, trạm gốc, nguồn điện và ứng dụng điện toán lưỡi. Sê-ri 463 cung cấp bảo vệ mạch amp cao, xếp hạng ngắt cực cao (lên đến 500A @ 72VDC) và kích thước nhỏ (10,1 mm x 3,12 mm x 3,12 mm) và bộ định dạng gắn trên bề mặt để giúp tiết kiệm không gian.
Tính năng, đặc điểm
* Hoạt động nhanh Cầu chì gạch hiện tại cao
* Gắn kết bề mặt để tiết kiệm không gian
* Thân gốm Suqare với thiết kế nắp cuối
* Được thiết kế theo tiêu chuẩn UL248-1 / 14
* Arrial mới
Các ứng dụng
Máy chủ cao cấp
Cung cấp năng lượng trạm gốc
Module điều chỉnh điện áp cho máy chủ PC
Hệ thống quạt làm mát cho máy chủ PC
Các ứng dụng Kiến trúc Điện toán Viễn thông Tiên tiến (ATCA) cho điện toán đám mây
Hệ thống quản lý pin (Dụng cụ công nghiệp)
Đặc điểm điện từ
Ampe | 1 trong | 2,5 trong | 3.5 Trong |
20-50A | 4 giờ tối thiểu | <10s | - |
60-100A | 4 giờ tối thiểu | - | <10s |
Thông số kỹ thuật
1. Xếp hạng ngắt AC (Đo ở điện áp chỉ định, đóng ngẫu nhiên 100% hệ số công suất)
2. Xếp hạng ngắt DC (Đo ở điện áp chỉ định, hằng số thời gian dưới 50 micro giây,
nguồn pin)
3. I2t tiền mã hóa điển hình được đo tại 10In Hiện tại, ngân hàng pin DC, nhưng không vượt quá mức gián đoạn
đánh giá, hằng số thời gian của mạch hiệu chuẩn dưới 50 micro giây)
4. Trình độ nội bộ cho 40A-60A @ 80Vdc, Phê duyệt UL đang chờ xử lý
Kích thước (mm)
Bố trí Pad đề xuất
20A-30A: Khuyến nghị độ dày vết là 3oz; chiều rộng theo dõi tối thiểu là 10 mm
40A-50A: Khuyến nghị độ dày vết là 3oz; chiều rộng theo dõi tối thiểu là 15mm
60A-70A: Khuyến nghị độ dày vết là 3oz; chiều rộng theo dõi tối thiểu là 22mm
80A-100A: Khuyến nghị độ dày vết là 6oz; chiều rộng theo dõi tối thiểu là 33mm
Đặc điểm hàn
Reflow hàn
• Nhiệt độ: 260 ° C
• Thời gian: Tối đa 30 giây
Đường cong thời gian hiện tại
Đường cong giảm nhiệt độ
Nhiệt độ hoạt động bình thường: 25 ℃ ± 2 ℃
Nhiệt độ hoạt động: -55oC đến 125oC với hệ số hiệu chỉnh phù hợp được áp dụng.
Biểu đồ hệ số hiệu chỉnh
Gói và đặt hàng tối thiểu QTY
20A-30A: 2000 chiếc cầu chì trong băng (chiều rộng 24mm) và cuộn (dia 13inch);
40A-100A: 1000 chiếc cầu chì trong băng (chiều rộng 24mm) và cuộn (dia 13inch)
