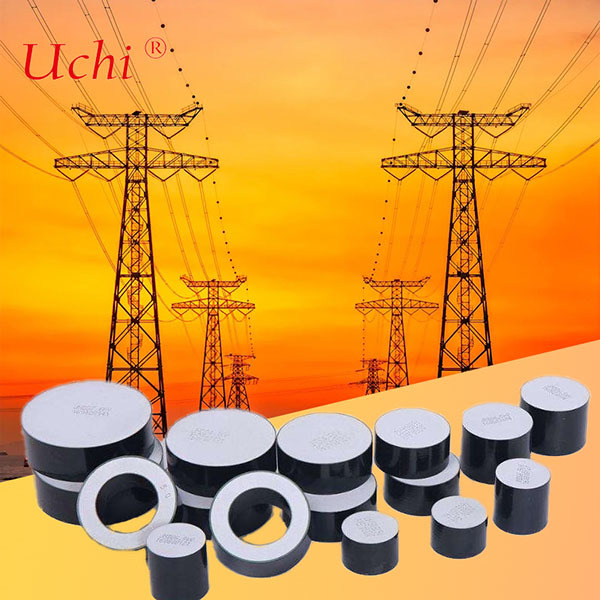

Khối varistor kim loại oxit kẽm cho bộ triệt xung, được sử dụng cho DC và độ dốc cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | SGS.UL |
| Số mô hình: | D42*H20mm |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Số lượng lớn |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, Money gram |
| Khả năng cung cấp: | 5000.000.000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Khối varistor kim loại oxit kẽm,Khối varistor cho bộ triệt xung,Varistor độ dốc cao DC |
||
|---|---|---|---|
Mô tả sản phẩm
Khối Varistor Oxit Kim Loại Kẽm Dùng Cho Chống Sét, Dùng Cho DC Và Gradient Cao
Varistor oxit kẽm là các thiết bị phi tuyến, phụ thuộc điện áp, có các đặc tính điện tương tự như điốt Zener nối lưng với lưng. Nó chủ yếu bao gồm ZNO với một lượng nhỏ các oxit kim loại khác như Bismuth, Cobalt, Magnese và các loại khác. Varistor Oxit Kim Loại hoặc "MOV" được thiêu kết trong quá trình sản xuất thành một chất bán dẫn gốm và tạo ra một cấu trúc vi mô tinh thể cho phép MOV tiêu tán mức năng lượng thoáng qua rất cao trên toàn bộ khối của thiết bị. Do đó, MOV thường được sử dụng để triệt tiêu sét và các quá trình chuyển đổi năng lượng cao khác được tìm thấy trong các ứng dụng công nghiệp hoặc đường dây AC. Ngoài ra, MOV còn được sử dụng trong các mạch DC như bộ nguồn điện áp thấp và các ứng dụng ô tô. Quy trình sản xuất của chúng cho phép nhiều dạng khác nhau với đĩa có đầu hướng tâm là phổ biến nhất.
Cấu trúc thân varistor oxit kẽm bao gồm một ma trận các hạt ZNO dẫn điện được phân tách bởi các ranh giới hạt, cung cấp các đặc tính bán dẫn của mối nối P–N. Các ranh giới này chịu trách nhiệm ngăn chặn sự dẫn điện ở điện áp thấp và là nguồn gốc của sự dẫn điện phi tuyến ở điện áp cao hơn.
Một đặc tính hấp dẫn của MOV là các đặc tính điện có liên quan đến khối của thiết bị. Mỗi hạt ZnO của gốm hoạt động như thể nó có một mối nối bán dẫn tại ranh giới hạt.
Varistor được chế tạo bằng cách tạo hình và thiêu kết bột gốc Oxit Kẽm thành các bộ phận gốm. Các bộ phận này sau đó được điện cực hóa bằng kim loại bạc màng dày hoặc kim loại phun hồ quang/ngọn lửa.
Các ranh giới hạt ZnO có thể được quan sát rõ ràng. Vì hành vi điện phi tuyến xảy ra tại ranh giới của mỗi hạt ZnO bán dẫn, varistor có thể được coi là một thiết bị "đa mối nối" bao gồm nhiều kết nối nối tiếp và song song của các ranh giới hạt. Hành vi của thiết bị có thể được phân tích liên quan đến các chi tiết của cấu trúc vi mô gốm. Kích thước hạt trung bình và phân bố kích thước hạt đóng một vai trò chính trong hành vi điện.
Thông tin sản phẩm:
Loại: varistor D42*H20mm
Vật liệu: Varistor oxit kim loại
Ứng dụng cho Phân loại Chống sét DH (Tiêu chuẩn IEC)
| Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | ở 10kA | kA | A | kV | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
Ứng dụng cho Phân loại Chống sét SL (Tiêu chuẩn IEC)
| Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | ở 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Ứng dụng cho Phân loại Chống sét SM (Tiêu chuẩn IEC)
| Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | ở 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
