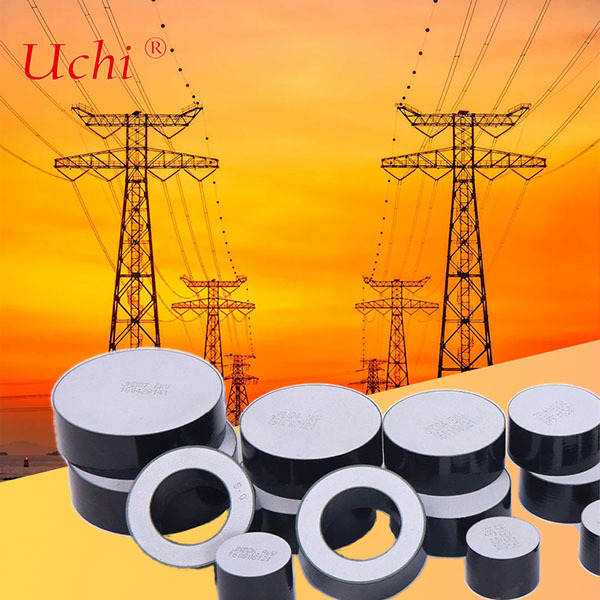

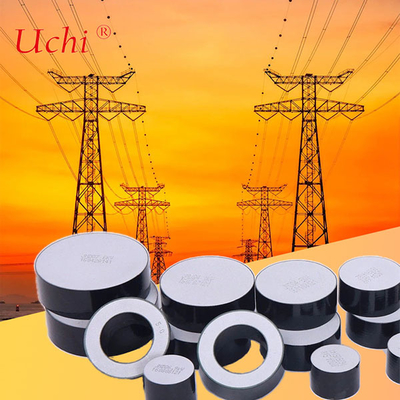

MOV (Varistor oxit kim loại) trạm điện 3kV 10kA (D48*H20mm)
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Dongguan , Quảng Đông, Trung Quốc |
Hàng hiệu: | UCHI |
Chứng nhận: | SGS.UL |
Số mô hình: | D48*H20mm |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 5000pcs |
---|---|
Giá bán: | có thể đàm phán |
chi tiết đóng gói: | Số lượng lớn |
Thời gian giao hàng: | 5-7 ngày |
Điều khoản thanh toán: | T / T, Paypal, Western Union, Money gram |
Khả năng cung cấp: | 5000.000.000 chiếc mỗi tháng |
Thông tin chi tiết |
|||
Làm nổi bật: | Varistor oxit kim loại 3kV,Varistor trạm điện 10kA,MOV varistor D48xH20mm |
---|
Mô tả sản phẩm
3kv 10ka Điện trở kim loại oxit varistor trạm điện (D48*H20mm)
Điện trở kim loại oxit varistor trạm điện
Varistor là một linh kiện điện tử có điện trở thay đổi theo điện áp đặt vào.[2] Còn được gọi là điện trở phụ thuộc điện áp (VDR), nó có đặc tính dòng điện–điện áp phi tuyến, không tuân theo định luật Ohm, tương tự như điốt. Tuy nhiên, không giống như điốt, nó có cùng đặc tính cho cả hai hướng dòng điện đi qua. Theo truyền thống, varistor thực sự được chế tạo bằng cách kết nối hai bộ chỉnh lưu, chẳng hạn như bộ chỉnh lưu đồng-oxit hoặc germanium-oxit ở cấu hình chống song song. Ở điện áp thấp, varistor có điện trở cao, giảm khi điện áp tăng lên. Varistor hiện đại chủ yếu dựa trên vật liệu oxit kim loại gốm thiêu kết, chỉ thể hiện hành vi định hướng ở quy mô vi mô. Loại này thường được gọi là MOV (metal oxide varistor - điện trở oxit kim loại).
Varistor được sử dụng làm các phần tử điều khiển hoặc bù trong mạch để cung cấp các điều kiện hoạt động tối ưu hoặc để bảo vệ chống lại điện áp quá độ quá mức. Khi được sử dụng làm thiết bị bảo vệ, chúng chuyển hướng dòng điện do điện áp quá mức tạo ra ra khỏi các linh kiện nhạy cảm khi được kích hoạt.
Tên varistor là một từ ghép của varying resistor (điện trở thay đổi). Thuật ngữ này chỉ được sử dụng cho các điện trở thay đổi không tuân theo định luật Ohm. Điện trở biến đổi, chẳng hạn như chiết áp và điện trở điều chỉnh, có các đặc tính tuân theo định luật Ohm.
MOV được chỉ định theo dải điện áp mà chúng có thể chịu được mà không bị hỏng. Các thông số quan trọng khác là định mức năng lượng của varistor tính bằng joules, điện áp hoạt động, thời gian đáp ứng, dòng điện tối đa và điện áp đánh thủng (kẹp). Định mức năng lượng thường được xác định bằng cách sử dụng các quá độ tiêu chuẩn hóa như 8/20 micro giây hoặc 10/1000 micro giây, trong đó 8 micro giây là thời gian trước của quá độ và 20 micro giây là thời gian đến một nửa giá trị.
Thông tin sản phẩm:
Tên sản phẩm: Điện trở kim loại oxit varistor trạm điện
Loại: varistor D48*H20mm
Vật liệu: Kẽm oxit
Ứng dụng cho Phân loại Chống sét SL (Tiêu chuẩn IEC)
Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
4/10us | 2ms | |||||||
mm | mm | kV | tại 10kA | kA | A | kV | kJ/kVr | |
MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Ứng dụng cho Phân loại Chống sét SM (Tiêu chuẩn IEC)
Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
4/10us | 2ms | |||||||
mm | mm | kV | tại 10kA | kA | A | kV | kJ/kVr | |
MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
Ứng dụng cho Phân loại Chống sét SH (Tiêu chuẩn IEC)
Thông số kỹ thuật | Đường kính | Độ dày | Điện áp tham chiếu DC (U1mA) | Tỷ lệ điện áp dư tối đa (8/20us) | Khả năng chịu xung dòng điện | Điện áp định mức khuyến nghị | Dung lượng hấp thụ năng lượng tối đa | |
4/10us | 2ms | |||||||
mm | mm | kV | tại 10kA | kA | A | kV | kJ/kVr | |
MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
