Các thiết bị giữ oxit kim loại dây chuyền điện áp trung bình và cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | SGS.UL |
| Số mô hình: | YH10W-216/562 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Số lượng lớn |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, Money gram |
| Khả năng cung cấp: | 5000.000.000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Máy giữ dây điện áp trung bình,Máy quay điện áp cao,Máy ngăn sóng dây điện |
||
|---|---|---|---|
Mô tả sản phẩm

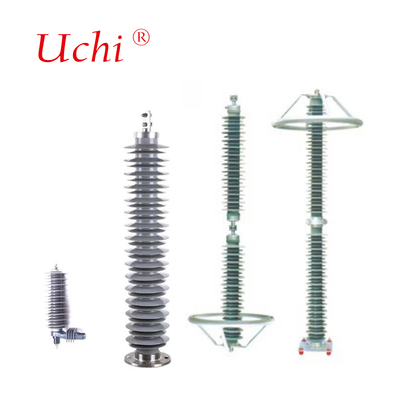

Các thiết bị giữ oxit kim loại dây chuyền điện áp trung bình và cao
Máy ngăn sét đường điện của chúng tôi cung cấp một chất lượng cao, đáng tin cậy, và hiệu quả về chi phí giải pháp để bảo vệ cơ sở hạ tầng điện chống lại sét.cài đặt dễ dàng, và thiết kế vượt trội, máy chặn sét của chúng tôi cung cấp sự bảo vệ nhất quán trong nhiều năm tới.
Thông số kỹ thuật của thiết bị ngăn sét dây điện
- Loại:MV và HV
- Ứng dụng:Máy ngăn sét đường dây điện cho loại MV và HV
- Vật liệu:Bộ chứa polyme
- Màu sắc:Xám
- Các đĩa / khối MOV chất lượng cao
- 100% thử nghiệm thông thường
- Báo cáo thử nghiệm KEMA, CEPRI, XIHARI và chứng nhận chất lượng ISO 9001
- Phù hợp với GB, IEC, IEEE và các tiêu chuẩn khác
Lắp đặt các thiết bị ngăn sét trên đường dây điện ở các vị trí được đề nghị dọc theo đường dây theo mô phỏng đường dây của chúng tôi đảm bảo bảo vệ điện áp cao hơn.Chọn các thiết bị ngăn sét đường tối ưu, đặc biệt là về số lượng và vị trí lắp đặt, cải thiện đáng kể độ tin cậy của hệ thống đường dây tổng thể và chất lượng điện mà nó cung cấp.
Các ứng dụng có lợi
- Cải thiện hiệu suất bảo vệ sét
- Giảm mất điện do kết nối đất kém và hoạt động sét cao
- Giảm tỷ lệ gián đoạn hai mạch / bảo vệ các đường dây phân phối chưa được xây dựng
- Cung cấp điều khiển chuyển động dâng - tối ưu hóa cấu trúc và giảm khoảng cách
- Cải thiện an toàn - ngăn ngừa chấn thương cá nhân và hư hỏng thiết bị
- Đối với nâng cấp đường dây và nén - giảm mức độ cách nhiệt
- Đối với hoạt động trực tiếp trên đường dây - tạm thời giảm khoảng cách tiếp cận tối thiểu
- Đạt được chi phí lắp đặt thấp hơn và tổn thất trong hệ thống đường dây (sự gián đoạn)
Hai thiết kế ngăn sét khác nhau có sẵn

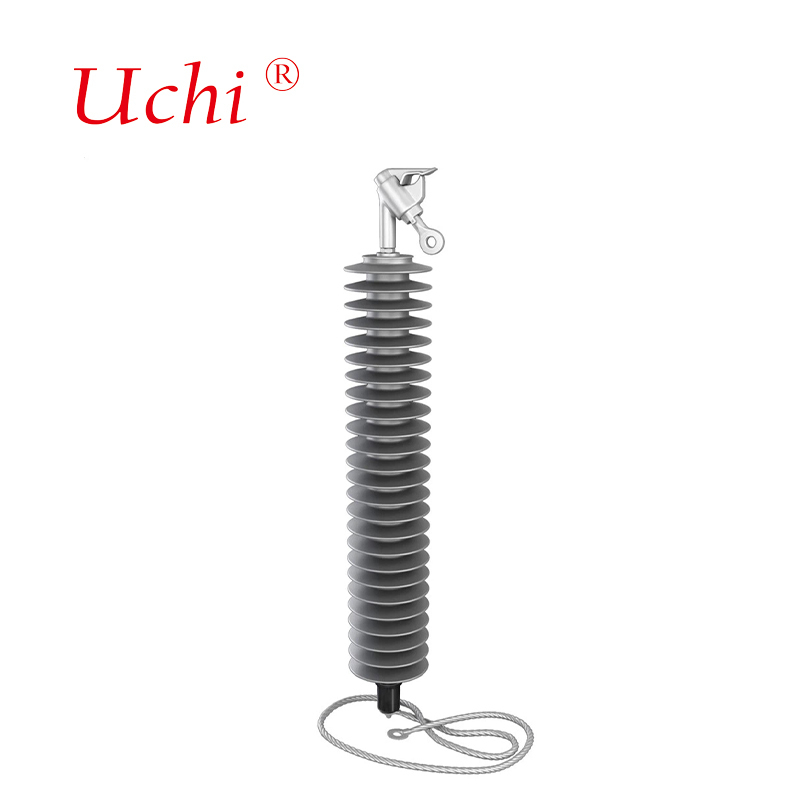

1. Non-Gapped Line Arrester (NGLA)
Các thiết bị ngăn sóng đường không có khoảng cách (NGLA) cung cấp một mức độ linh hoạt lắp đặt và độ tin cậy hoạt động cao. Tùy thuộc vào thiết kế tháp và bố trí của các chất cách điện và đường dây,những arresters có thể được cài đặt trực tiếp trên các chất cô lập hoặc trên tháp. NGLA giới hạn điện áp quá mức ở mức giá dưới điện áp chịu nhiệt.
Ưu điểm của NGLA
- Giải pháp linh hoạt nhất (cài đặt tại dây dẫn, tháp, cách điện vv)
- Một máy ngắt kết nối được lắp đặt theo chuỗi để ngắt kết nối arrester trong trường hợp quá tải nhiệt
- Đảm bảo hoạt động tiếp tục của đường dây trên không cho đến khi thay thế có thể được lên lịch
- Cung cấp một mức độ bảo vệ rất cao chống sét và chuyển động điện áp cao nhờ khả năng hấp thụ năng lượng cao
- Được thiết kế và thử nghiệm để tuân thủ tiêu chuẩn IEC 60099-4 mới nhất
2. Externally Gapped Line Arrester (EGLA)
Các thiết bị ngăn sóng đường dây EGLA có một lỗ lửa bên ngoài được đặt theo chuỗi để cách ly galvan phần hoạt động của thiết bị ngăn sóng đường dây khỏi điện áp đường dây trong điều kiện bình thường.Trong trường hợp chớp, khoảng cách tia lửa nhấp nháy và thiết bị ngăn chặn giới hạn dòng lỗi mặt đất từ một vài kA đến một vài ampere,và tắt vòng cung trong vòng 10 ms để không cần phải hoạt động ngắt mạch ở cả hai đầu đường dây.
Ưu điểm của EGLA
- Không có dòng chảy rò rỉ, vì khoảng cách hàng loạt ngắt kết nối phần arrester với điện áp hệ thống trong điều kiện bình thường
- Cần điện áp định số thiết bị chặn thấp hơn
- Không cần ngắt kết nối và không cần dây dẫn đất
- Thích hợp cho các tháp nhiều mạch với khoảng cách ngắn - thiết kế rất nhỏ gọn cho phép lắp đặt ngay cả trên các tháp với khoảng cách chéo rất nhỏ
- Thích hợp hơn cho việc lắp đặt trực tiếp
- Các giải pháp EGLA hoàn chỉnh với chất cách điện polyme cũng có sẵn
Thông số kỹ thuật
| Loại | Điện áp định số | MCOV ((KV) | Điện áp dư lượng tối đa sử dụng xung dòng 8/20 (kV) | Khoảng cách lướt (mm) | Khoảng cách cung khô (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5∙ 8.2∙ 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40 8 461 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57.1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 65,2 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| Loại | Điện áp số (kV) | MCOV ((kV) | Điện áp dư lượng tối đa sử dụng xung dòng 8/20 (kV) | Phản ứng chuyển điện tích lặp đi lặp lại Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154... 134... | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264... 235... 201. | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 250 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 266 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594. 532. 452. | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
