Phòng chống hợp kim đóng gói loại ô tô

Định nghĩa và cấu trúc cốt lõi

Đặc điểm điện chính

Các ứng dụng điển hình

• Xe năng lượng mới:

  Khám hiện tại cho BMS (Hệ thống quản lý pin), OBC (Đạc trên máy), chuyển đổi DC / DC, bộ điều khiển động cơ.
• Xe thông thường:

  ECU động cơ, ABS/ESP, nguồn điện chiếu sáng, điều khiển hộp số.
• Thiết bị sạc:

  Khám phá năng lượng trong các trạm sạc / đống.

Các thương hiệu và mô hình chính

• Quốc tế:

  Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
• Nội địa:

  Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.

Thành phần điện tử: Vishay WSL Automotive-Grade Alloy Resistor

Nguyên tắc lựa chọn

• Tính toán năng lượng sử dụngP = I2Rvà áp dụng≥ 30% giảm giá(bắt buộc trong môi trường nhiệt độ cao).
• Thích hơn4-terminal (Kelvin)cấu trúc cho cảm biến chính xác cao ở mức μΩ.
• Đối với các yêu cầu chống lưu huỳnh / chống rung cao, xác nhận quy trình lớp phủ (ví dụ ALD Al2O3) và vật liệu đầu cuối.
• Phải có đượcBáo cáo thử nghiệm AEC-Q200vàChứng nhận IATF16949.

Sự khác biệt với các kháng cự hợp kim tiêu chuẩn

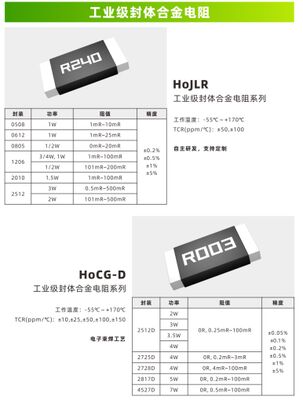

Phòng chống hợp kim đóng gói công nghiệp

1. Định nghĩa và cấu trúc cốt lõi

• Tiêu chuẩn:-40 °C ~ 125 °C
• Các loại nhiệt độ cao:-55°C ~ 170°C

  Mức độ nhạy cảm với độ ẩm: MSL 1.

  Phù hợp với RoHS / không chứa halogen.

  Xét nghiệm độ tin cậy theo JESD47, IEC 60068 (chu kỳ nhiệt độ, sốc nhiệt, rung động, độ ẩm, kháng nhiệt hàn).

  Hệ thống chất lượng: chủ yếu là ISO9001; các dòng cao cấp cũng hỗ trợ IATF16949.

  AEC-Q200 làkhông bắt buộc(có thể được tùy chỉnh theo yêu cầu).

2Các đặc điểm điện quan trọng (thường)

3Ứng dụng điển hình

• Sức mạnh công nghiệp:

  Kích thước hiện tại & bảo vệ quá mức cho UPS, nguồn điện chuyển đổi, biến tần, DC / DC module.
• Tự động hóa & Động cơ:

  Servo drive, PLC, bộ điều khiển robot.
• Năng lượng mới & Lưu trữ năng lượng:

  PCS lưu trữ năng lượng, biến tần PV, module trạm sạc.
• Thiết bị viễn thông:

  Nguồn cung cấp điện cho trạm cơ sở, nguồn cung cấp điện cho máy chủ trung tâm dữ liệu.

4. Các thương hiệu và mô hình chính

• Quốc tế:

  Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
• Nội địa:

  Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

5Các bước lựa chọn chính

• Tính toán dòng điện định lượng bằng cách sử dụng

  Tôi...=RP​​

  Áp dụnggiảm giá trị công suất: ≤ 70% (được khuyến cáo ở nhiệt độ cao là ≤ 50%).
• Độ chính xác & TCR:
  • Vòng mạch dòng chính xác: ± 0,5% / ± 10 ~ 25 ppm/°C
  • Vòng bảo vệ chung: ± 1% / ± 50 ppm/°C

• Bao bì và gắn:

  2512 / 3920 / 5931 là phổ biến trong công nghiệp.

  Lưu trữ bộ đệm nhiệt trên PCB.

  4-terminal được ưa thích cho cảm biến chính xác cao dưới 1 mΩ.
• Môi trường:

  Đối với môi trường ẩm / ven biển / chứa lưu huỳnh, hãy chọn thiết bị chống lưu huỳnh + đóng gói đầy đủ.

  Đối với thiết bị rung động cao, xác nhận khả năng kháng rung và phương pháp gắn.

6. Công nghiệp vs Automotive-Grade Encapsulated hợp kim kháng cự

7. Các điểm mua & xác minh

• Nhận trang dữ liệu đầy đủ + báo cáo thử nghiệm độ tin cậy (dữ liệu chu kỳ nhiệt độ, độ ẩm, sức đề kháng nhiệt của hàn).
• Xác nhận RoHS, tuân thủ không có halogen.
• Đường cong giảm công suất phải phù hợp với điều kiện nhiệt PCB thực tế để tránh sự cố quá nóng lâu dài.
