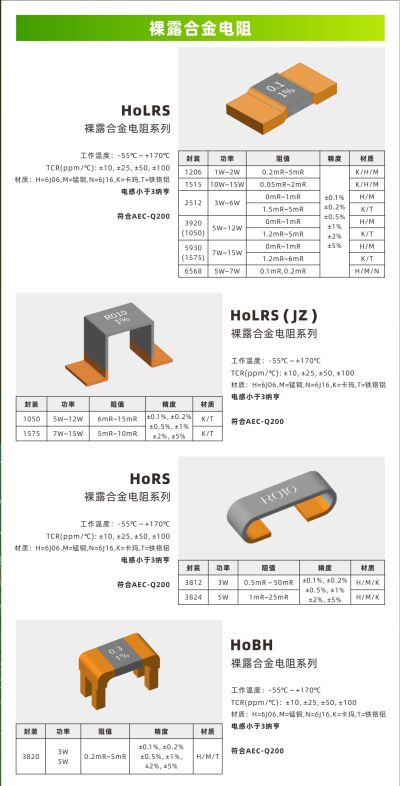

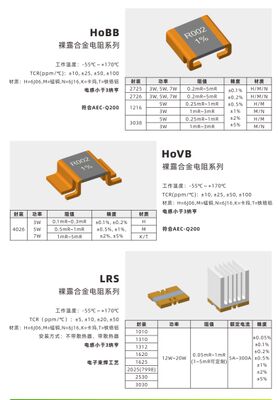

Điện trở hợp kim trần

Cấu trúc & Vật liệu lõi

• Phần tử điện trở: Manganin, Constantan, Nichrome, hợp kim Karma.



  Các điện cực chủ yếu là đồng nguyên chất có độ dẫn điện cao, được kết nối bằng hàn chùm tia điện tử / hàn laser.



  Các gói phổ biến: 3920, 5930, 2725, có sẵn ở dạng tấm phẳng và cấu trúc zig-zag.

• Dải điện trở: Thường từ 0,1 mΩ – 5 mΩ;



  Dung sai lên tới ±0,01%;



  TCR thấp tới ±10–25 ppm/°C;



  Điện cảm ký sinh < 3 nH, thiết kế không cảm ứng.

• Công suất định mức: Bắt đầu từ 5 W, một số mẫu 10–15 W;



  Nhiệt độ hoạt động: -55°C đến 170°C, tuân thủ AEC-Q200.


Ưu điểm & Lưu ý chính

1. Tản nhiệt tuyệt vời: Diện tích bề mặt tiếp xúc lớn cho phép giải phóng nhiệt nhanh và mật độ công suất cao hơn.
2. Điện trở siêu ổn định: Hệ số nhiệt độ thấp, suất điện động nhiệt thấp, khả năng chịu dòng xung cao; phù hợp với điều kiện làm việc khắc nghiệt.
3. Hạn chế hàn: Nói chung chỉ tương thích với hàn reflow; tránh hư hỏng do nhiệt độ cao từ hàn sóng. Yêu cầu bảo vệ chống oxy hóa và cơ học. Không phù hợp với môi trường bụi hoặc ẩm không được bảo vệ.

Ứng dụng điển hình

Mẹo chọn & mua

• Chọn gói và công suất định mức dựa trên dòng điện tối đa, công suất tiêu tán và không gian PCB. Ưu tiên TCR thấp, điện cảm thấp và thiết kế 4 cực Kelvin.
• Quy trình hàn phải phù hợp với hàn reflow. Áp dụng lớp phủ hoặc vỏ bảo vệ nếu cần thiết.
