Mesure et extension de plage de shunt de composant de basse résistance de précision
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Hoản, Quảng Đông, Trung Quốc |
| Hàng hiệu: | UCHI |
| Số mô hình: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5000 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Số lượng lớn/Đạn/Cuộn |
| Thời gian giao hàng: | 5-7 NGÀY |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, Money gram |
| Khả năng cung cấp: | 5000.000.000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Điện áp thấp: | E10=1,5~60V | Tmax: | 5,7 |
|---|---|---|---|
| Phạm vi điện dung: | 1pF-1000pF | chiều dài: | Ф25mm |
| CUỘC SỐNG THÚC ĐẨY: | 300 lần | dây chì: | dây đồng thiếc) |
| đóng gói: | Bao bì cuộn SMD | Kích thước bên ngoài: | 5650 [2220],5.6x5.0mm |
| Nhiệt độ bảo quản: | -55℃ ~ +125℃ | Kiểu chấm dứt: | Vít |
| Cân nặng: | 7.1g | Hàng rào độ ẩm: | nhựa epoxy |
| Bảo hành: | 2 năm | Đánh giá năng lượng tăng vọt: | 28J |
| Yếu tố tiêu tán: | ≤0,2 | ||
| Làm nổi bật: | shunt de composant de basse résistance,shunt de mesure de précision,shunt de varistance à oxyde métallique |
||
Mô tả sản phẩm

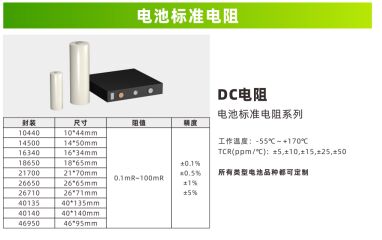

Shunt
Shunt có nhiều nghĩa khác nhau trong các lĩnh vực khác nhau. Phổ biến nhất là một linh kiện điện trở thấp có độ chính xác cao trong ngành điện tử và năng lượng, được sử dụng để đo dòng điện cao và mở rộng dải đo.
I. Ngành Điện tử / Năng lượng (Phổ biến nhất)
1. Định nghĩa cốt lõi và nguyên lý
- Bản chất: Một điện trở công suất có điện trở thấp, độ chính xác cao (ở thang đo milliohm/microohm).
- Nguyên lý: Được kết nối nối tiếp trong mạch đo. Dòng điện cao tạo ra sụt áp ở mức millivolt (U=I×R), và dòng điện được tính toán gián tiếp bằng cách đo điện áp.
- Thông số kỹ thuật điển hình: Sụt áp định mức chủ yếu là 75mV/100mV. Ví dụ, 100A/75mV tương ứng với điện trở 0,75mΩ.
2. Ứng dụng chính
- Đo dòng điện cao: Sử dụng với đồng hồ đo millivolt / đồng hồ vạn năng để đo dòng điện DC cao (từ vài chục đến hàng chục nghìn ampe).
- Mở rộng dải đo: Kết nối song song với ampe kế dải thấp để phân dòng hầu hết dòng điện, chỉ cho phép một phần nhỏ đi qua đồng hồ.
- Lấy mẫu dòng điện: Dùng để giám sát và bảo vệ dòng điện trong BMS, điều khiển động cơ, nguồn điện, trụ sạc và hệ thống lưu trữ năng lượng.
3. Các thông số chính và lựa chọn
- Dòng điện định mức: Từ 5A đến 15kA.
- Sụt áp định mức: 60mV, 75mV, 100mV, 150mV, v.v.
- Độ chính xác: 0,1%, 0,2%, 0,5%, 1%, v.v.
- Chất liệu: Thường là hợp kim manganin (hệ số nhiệt độ thấp, độ ổn định tốt).
- Tản nhiệt: Các ứng dụng dòng điện cao yêu cầu tản nhiệt tốt để tránh mất độ chính xác do tăng nhiệt độ.
4. Ưu điểm và nhược điểm
- Ưu điểm: Cấu trúc đơn giản, chi phí thấp, độ chính xác DC cao, phù hợp với dòng điện cao.
- Nhược điểm: Tổn hao sụt áp, sinh nhiệt, không cách ly, và độ chính xác bị ảnh hưởng bởi điện kháng ở tần số cao.
II. "Shunt" trong các lĩnh vực khác
1. Shunt mạng (Sao chép lưu lượng / Cân bằng tải)
Sao chép / chuyển tiếp lưu lượng mạng để giám sát, kiểm toán, phát hiện xâm nhập và cân bằng tải.
2. Shunt thủy lực / khí nén
Phân phối chất lỏng đều đến nhiều đầu ra, được sử dụng trong hệ thống thủy lực và hệ thống bôi trơn.
3. Shunt vòi nước (Gia dụng)
Bộ chia nước một đầu vào, nhiều đầu ra với công tắc độc lập, dùng cho máy giặt, vòi sen, v.v.
III. Lưu ý khi sử dụng
- Phải được kết nối nối tiếp trong mạch đo.
- Dòng điện định mức phải cao hơn dòng điện tối đa thực tế (khuyến nghị biên độ 20%).
- Đấu dây chắc chắn để giảm điện trở tiếp xúc; khuyến nghị kết nối bốn dây cho phép đo có độ chính xác cao.
- Chú ý tản nhiệt để tránh quá nhiệt.
- Chủ yếu dùng cho DC hoặc AC tần số thấp; sử dụng cẩn thận trong các ứng dụng tần số cao.
