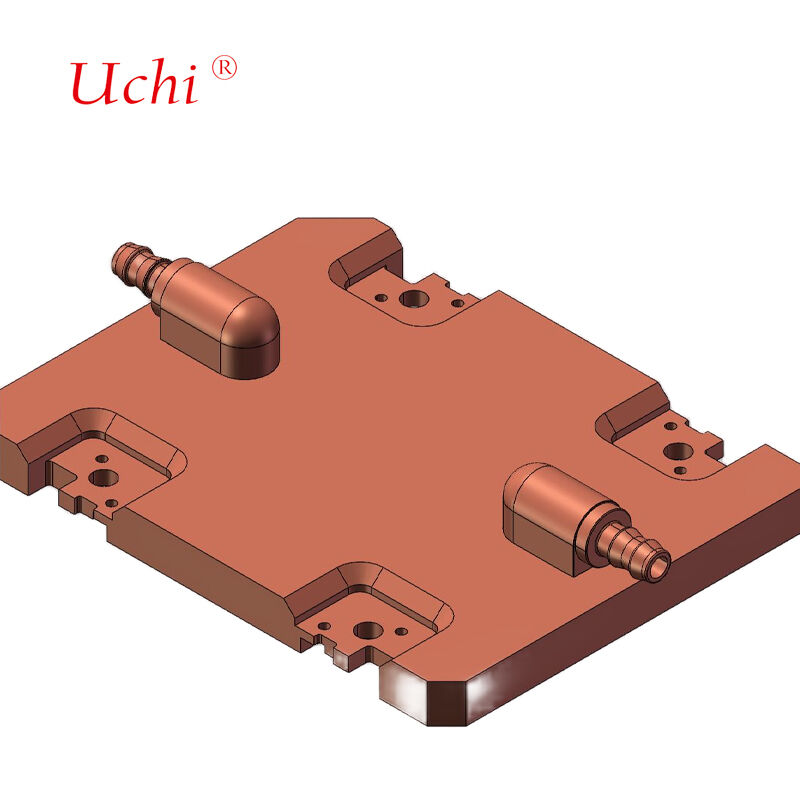

Bộ kết nối đĩa lạnh lỏng đồng đúc cho UQD Quick-Connect Fitting Liquid Cooling Module
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | Uchi |
| Chứng nhận: | SMC |
| Số mô hình: | UQD |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, paypal, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000000pcs mỗi tháng |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Đĩa làm mát chất lỏng đồng,Đĩa lạnh kết nối nhanh UQD,Kết nối mô-đun làm mát chất lỏng |
||
|---|---|---|---|
Mô tả sản phẩm
Đầu nối tấm lạnh chất lỏng hàn đồng
Được thiết kế cho các mô-đun làm mát bằng chất lỏng đầu nối nhanh UQD, đầu nối này đảm bảo hiệu suất đáng tin cậy trong các ứng dụng quản lý nhiệt khắt khe.
Thông số kỹ thuật
- Tính năng của đầu nối: Thiết kế không rò rỉ với thể tích chất lỏng treo còn lại dưới tiêu chuẩn OCP; hỗ trợ kết nối mù tự động với bù lỗi 0,8mm
- Khả năng tương thích chất lỏng: Tương thích với nước khử ion, chất làm mát PG25 và các chất lỏng khác, với khả năng chịu áp suất ≤ 80 bar
- Thiết kế tích hợp: Có thể tích hợp vào các máy chủ blade/hệ thống giá đỡ, hỗ trợ các bố cục mật độ cao bao gồm các kết nối tấm lạnh đa GPU trong khung 1U
- Vật liệu: Hợp kim nhôm chịu ăn mòn cao với vòng đệm fluororubber, phù hợp với hoạt động lâu dài của thiết bị điện tử
Lĩnh vực ứng dụng
- Trung tâm dữ liệu: Kết nối vòng tấm lạnh cho các giá đỡ và máy chủ blade làm mát bằng chất lỏng
- Điện tử công nghiệp: Tản nhiệt làm mát bằng chất lỏng cho thiết bị radar và thiết bị hình ảnh y tế
- Siêu máy tính: Hệ thống phân phối làm mát bằng chất lỏng cho các cụm tính toán mật độ cao
Thiết kế bộ tản nhiệt tấm lạnh
Chúng tôi thiết kế các kênh dòng chảy bên trong dựa trên dữ liệu tiêu thụ điện năng và các mẫu phân phối nhiệt do khách hàng cung cấp để đáp ứng các yêu cầu về độ tăng nhiệt độ và tính đồng nhất cụ thể trong khi vẫn duy trì khả năng chống dòng chảy chất lỏng có thể chấp nhận được.
Quy trình thiết kế của chúng tôi bao gồm phân tích mô phỏng toàn diện về nhiệt độ và sụt áp suất, với các điều chỉnh lặp đi lặp lại đối với các thông số bên trong cho đến khi cả mục tiêu hiệu suất nhiệt và thủy lực đạt được.
Thiết bị sản xuất
| Loại thiết bị | Số lượng | Thông số kỹ thuật |
|---|---|---|
| Lò nung hàn đường hầm | 2 đơn vị | Kích thước hàn tối đa: 1000mm (W) × 250mm (H), chiều dài không giới hạn Nhiệt độ hàn tối đa: 950℃ Vật liệu áp dụng: Đồng, Nhôm |
| Lò nung hàn chân không | 2 đơn vị | Kích thước hàn tối đa: 800mm × 1200mm × 800mm Nhiệt độ hàn tối đa: 1200℃ Vật liệu áp dụng: Đồng, Nhôm, Thép không gỉ |
| Thiết bị phát hiện rò rỉ Heli | 2 đơn vị | Kích thước thử nghiệm tối đa: 2500mm × 750mm × 700mm Phạm vi áp suất thử nghiệm: 0-3MPa Độ chính xác thử nghiệm: 2g/năm hoặc ≤1×10⁻⁶ Pa*m³/s |
| Thiết bị thử nghiệm thủy tĩnh | 2 đơn vị | Kích thước thử nghiệm tối đa: 2500mm × 1500mm × 1000mm Phạm vi áp suất thử nghiệm: 0-5MPa |
| Thiết bị thử nghiệm khí nén | 2 đơn vị | Kích thước thử nghiệm tối đa: Không giới hạn Phạm vi áp suất thử nghiệm: 0-5MPa Độ chính xác thử nghiệm: 1Pa |
Công nghệ hàn tiên tiến
Quy trình hàn chân không của chúng tôi kết nối các tấm nhôm bằng kim loại phụ có điểm nóng chảy thấp hơn vật liệu nền, tạo ra các mối nối cực kỳ chắc chắn mà không có chất trợ ăn mòn còn sót lại. Công nghệ cao cấp này cung cấp khả năng gia nhiệt đồng đều, kiểm soát nhiệt độ chính xác, loại bỏ các yêu cầu làm sạch sau và giảm thiểu biến dạng bộ phận.
Công nghệ hệ thống làm mát bằng chất lỏng
Trong các hệ thống làm mát bằng chất lỏng công suất cao, cần có các bộ tản nhiệt (tấm lạnh chất lỏng) có khả năng hấp thụ nhiệt nhanh để truyền nhiệt nhanh chóng. Tận dụng khả năng chịu nhiệt riêng cao của chất lỏng, các hệ thống này truyền một lượng lớn nhiệt thông qua dòng chất lỏng, khiến chúng trở thành một trong những phương pháp tản nhiệt hiệu quả nhất hiện nay. Chúng có thể tản nhiệt từ vài trăm watt đến hơn một kilowatt.
Các loại tấm lạnh
- Tấm lạnh chất lỏng dạng ống chôn: Được chế tạo bằng cách tạo rãnh các tấm trên và dưới, chôn và hàn các ống đồng bên trong, sau đó bịt kín bằng cách hàn. Cung cấp độ kín chất lỏng đáng tin cậy và an toàn vận hành với các bề mặt có độ phẳng cao được gia công chính xác.
- Tấm lạnh chất lỏng dạng ống chèn: Được sản xuất bằng cách nhúng các ống đồng vào bề mặt tấm nhôm bằng quy trình hàn hoặc liên kết. Tiếp xúc trực tiếp với nguồn nhiệt giúp giảm thiểu điện trở nhiệt và tăng cường hiệu quả.
- Tấm lạnh chất lỏng dạng kênh: Các kênh dòng chảy bên trong được hình thành trên các chất nền bằng đồng hoặc nhôm thông qua khoan, đùn và gia công chính xác. Được bịt kín bằng hàn ma sát hoặc hàn nhiệt độ cao với chi phí sản xuất thấp và hình học phức tạp.
- Khối làm mát bằng chất lỏng: Để tản nhiệt chip công suất cao, có các kênh dòng chảy bên trong được tạo ra thông qua công nghệ vây skiving để tối đa hóa diện tích bề mặt trao đổi nhiệt.
Các ứng dụng chính
- Laser và thiết bị y tế
- Làm mát bộ pin điện EV
- Thiết bị điện tử công suất và thiết bị truyền động động cơ
- Hệ thống truyền dẫn 5G vi sóng
- Hệ thống năng lượng tái tạo
- IGBT và Hệ thống bán dẫn công suất
- Trung tâm dữ liệu và các ứng dụng điện công nghiệp
- Hệ thống quốc phòng và hàng không
- Pin nhiên liệu và hệ thống lực kéo
Đảm bảo chất lượng
Chúng tôi duy trì các tiêu chuẩn chất lượng nghiêm ngặt với thiết bị thử nghiệm toàn diện bao gồm:
- 1 Máy đo tọa độ
- 1 dụng cụ máy chiếu
- 2 máy thử áp suất cao nước
- 4 máy thử điện trở nhiệt
- 2 máy thử rò rỉ chất lỏng
Dịch vụ khách hàng
- Phản hồi nhanh chóng cho tất cả các yêu cầu
- Giá cả cạnh tranh với chất lượng đảm bảo
- Lịch trình sản xuất hiệu quả
- Giải pháp vận chuyển tối ưu
- Hỗ trợ kỹ thuật toàn diện
Câu hỏi thường gặp
Bạn là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất chuyên nghiệp các bộ tản nhiệt và tấm làm mát bằng nước với kinh nghiệm phong phú và đội ngũ kỹ thuật vững mạnh, có sản xuất tự động và cơ giới hóa.
Chúng tôi là nhà sản xuất chuyên nghiệp các bộ tản nhiệt và tấm làm mát bằng nước với kinh nghiệm phong phú và đội ngũ kỹ thuật vững mạnh, có sản xuất tự động và cơ giới hóa.
Bạn đã xuất khẩu hàng hóa trước đây và đến những khu vực nào?
60% tổng sản lượng của chúng tôi được xuất khẩu sang Nhật Bản, Ấn Độ, Vương quốc Anh, Canada, Hoa Kỳ và Brazil.
60% tổng sản lượng của chúng tôi được xuất khẩu sang Nhật Bản, Ấn Độ, Vương quốc Anh, Canada, Hoa Kỳ và Brazil.
Bạn có bao nhiêu nhân viên?
Khoảng 100 nhân viên trên các bộ phận bán hàng, mua hàng, kỹ thuật, QA, kho và sản xuất.
Khoảng 100 nhân viên trên các bộ phận bán hàng, mua hàng, kỹ thuật, QA, kho và sản xuất.
Bạn có thể cung cấp mẫu nếu chúng tôi đồng ý với thiết kế không?
Có, chúng tôi cung cấp mẫu để xác nhận trước khi sản xuất hàng loạt, cùng với bản vẽ kỹ thuật nếu cần.
Có, chúng tôi cung cấp mẫu để xác nhận trước khi sản xuất hàng loạt, cùng với bản vẽ kỹ thuật nếu cần.
Bạn sử dụng phương pháp đóng gói nào?
Đóng gói tùy chỉnh bằng thùng carton thông thường và vải chống thấm hoặc thùng gỗ để bảo vệ tối ưu trong quá trình vận chuyển.
Đóng gói tùy chỉnh bằng thùng carton thông thường và vải chống thấm hoặc thùng gỗ để bảo vệ tối ưu trong quá trình vận chuyển.
Bạn có cung cấp hỗ trợ kỹ thuật cho các vấn đề về sản phẩm không?
Tất cả các sản phẩm đều được kiểm tra đầy đủ trước khi vận chuyển. Đối với bất kỳ vấn đề nào, chúng tôi cung cấp các giải pháp kỹ thuật ngay lập tức.
Tất cả các sản phẩm đều được kiểm tra đầy đủ trước khi vận chuyển. Đối với bất kỳ vấn đề nào, chúng tôi cung cấp các giải pháp kỹ thuật ngay lập tức.
