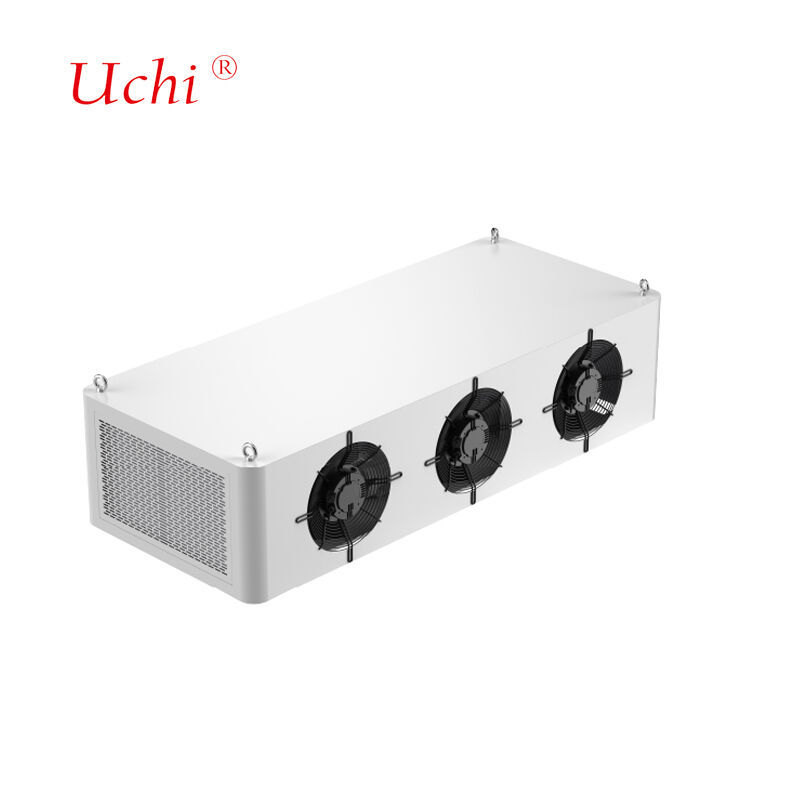

Trụ sạc làm mát bằng chất lỏng toàn phần 480C Hệ thống làm mát bằng chất lỏng (Công suất nguồn nhiệt 24kW)
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | Uchi |
| Chứng nhận: | SMC |
| Số mô hình: | 480S |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, paypal, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000000pcs mỗi tháng |
|
Thông tin chi tiết |
|||
| Áp dụng nguồn điện cọc sạc cực nhanh: | 480KW | Nguồn nhiệt: | 24KW |
|---|---|---|---|
| Loại nước làm mát: | Loại nước làm mát | Số lượng mô-đun hệ thống: | 12 PC |
| tốc độ dòng mô-đun đơn: | 6L/phút | Nhiệt độ giảm tần số hệ thống:: | 60 |
| Yêu cầu cung cấp điện: | AC 220V, 50Hz | Lớp bảo vệ: | IP54 |
| Tiếng ồn: | 60dB | Nhiệt độ môi trường xung quanh: | -30~55°C |
| Độ ẩm: | 5%～90% | Độ cao: | ≤2000m |
| Kích thước bộ làm mát bằng chất lỏng: | 1600×900×475mm (chiều cao bao gồm cả quạt) | ||
| Làm nổi bật: | Trụ sạc làm mát bằng chất lỏng 480C,Hệ thống làm mát bằng chất lỏng 24kW,Trụ sạc làm mát bằng chất lỏng toàn phần |
||
Mô tả sản phẩm
480C Hệ thống sạc đầy đủ chất lỏng
Hệ thống làm mát chất lỏng tiên tiến được thiết kế cho các đống sạc siêu nhanh 480kW với công suất nguồn nhiệt 24kW.
Thiết kế cấu trúc và các thông số kỹ thuật
Thiết kế cấu trúc:Hệ thống hoàn chỉnh bao gồm bộ trao đổi nhiệt làm mát bằng chất lỏng, bơm lưu thông, bơm trang điểm, bể nước, cảm biến, quạt và hệ thống điều khiển.Được thiết kế để lắp đặt trên các thùng sạc chính và phù hợp với các thùng sạc siêu nhanh 480kW.
Thông số kỹ thuật
- Công suất sạc siêu nhanh áp dụng: 480kW
- Năng lượng nguồn nhiệt: 24kW
- Loại chất làm mát: dung dịch ethylene glycol 40%
- Số lượng các mô-đun hệ thống: 12 bộ (tốc độ dòng chảy của mô-đun đơn: 6L/min)
- Nhiệt độ giảm tần số hệ thống: 60°C
- Yêu cầu nguồn điện: AC 220V, 50Hz
- Lớp bảo vệ: IP54
- Phương pháp liên lạc với tủ điện: RS485 (Protocol Modbus RTU)
- Tiếng ồn: ≤ 60dB
- Nhiệt độ xung quanh: -30 ~ 55 °C
- Độ ẩm: 5%~90%
- Độ cao: ≤ 2000m
- Kích thước của đơn vị làm mát chất lỏng: 1600×900×475mm (độ cao bao gồm quạt)
Thiết kế bộ tản nhiệt tấm lạnh
We design internal flow channels based on customer power consumption data and heat distribution patterns to meet specific temperature and uniformity requirements while maintaining optimal fluid flow resistanceQuá trình thiết kế của chúng tôi bao gồm phân tích mô phỏng toàn diện với điều chỉnh tham số lặp lại để đạt được mục tiêu hiệu suất nhiệt và thủy lực.
Thiết bị sản xuất
| Loại thiết bị | Số lượng | Các thông số kỹ thuật |
|---|---|---|
| Cửa hỏa hỏa hỏa | 2 đơn vị | Kích thước hàn tối đa: 1000mm (W) * 250mm (H), chiều dài không giới hạn Nhiệt độ hàn tối đa: 950°C Các vật liệu áp dụng: Đồng, nhôm |
| Cửa tùng đồng nhiệt chân không | 2 đơn vị | Kích thước hàn tối đa: 800mm * 1200mm * 800mm Nhiệt độ hàn tối đa: 1200°C Vật liệu áp dụng: Đồng, nhôm, thép không gỉ |
| Thiết bị phát hiện rò rỉ heli | 2 đơn vị | Kích thước thử nghiệm tối đa: 2500mm * 750mm * 700mm Phạm vi áp suất thử nghiệm: 0-3MPa Độ chính xác thử nghiệm: 2g/năm hoặc ≤1*10−6 Pa*m3/s |
| Thiết bị thử nghiệm thủy tĩnh | 2 đơn vị | Kích thước thử nghiệm tối đa: 2500mm * 1500mm * 1000mm Phạm vi áp suất thử nghiệm: 0-5MPa |
| Thiết bị thử nghiệm khí nén | 2 đơn vị | Max Testing Dimension: Không giới hạn Phạm vi áp suất thử nghiệm: 0-5MPa Độ chính xác thử nghiệm: 1Pa |
Công nghệ đồng hàn tiên tiến
Quá trình hàn chân không của chúng tôi kết hợp các tấm nhôm bằng kim loại chất lấp với điểm nóng chảy thấp hơn vật liệu cơ bản, tạo ra các khớp cực kỳ mạnh mà không còn lưu lượng ăn mòn.Công nghệ cao cấp này cung cấp nhiệt đồng đều, kiểm soát nhiệt độ chính xác, loại bỏ các yêu cầu sau khi làm sạch và giảm thiểu biến dạng bộ phận.
Công nghệ hệ thống làm mát chất lỏng
Hệ thống làm mát chất lỏng công suất cao đòi hỏi các tản nhiệt có khả năng hấp thụ nhiệt nhanh chóng.hệ thống của chúng tôi chuyển một lượng lớn nhiệt thông qua dòng chảy chất lỏng, có khả năng phân tán nhiệt từ vài trăm watt đến hơn một kilowatt.
Loại đĩa lạnh lỏng
- Đĩa lạnh lỏng ống chôn:Sản xuất bằng cách nứt tấm, chôn và hàn ống đồng bên trong, sau đó niêm phong hermetically thông qua hàn.và độ phẳng cao cho tiếp xúc nhiệt tuyệt vời.
- Đĩa lạnh lỏng ống chèn:Sản xuất bằng cách nhúng các ống đồng vào bề mặt tấm nhôm bằng cách hàn hoặc quá trình gắn kết, với kiểm soát phẳng nghiêm ngặt cho khả năng kháng nhiệt tối thiểu.
- Đĩa lạnh chất lỏng loại kênh:Các kênh dòng chảy bên trong được hình thành trên nền đồng hoặc nhôm thông qua khoan, ép và gia công chính xác, được niêm phong thông qua hàn ma sát hoặc hàn nhiệt độ cao.
- Khối làm mát chất lỏng:Để phân tán nhiệt chip công suất cao với các kênh dòng chảy bên trong được tạo ra thông qua công nghệ vây skiving để tối đa hóa diện tích bề mặt trao đổi nhiệt.
Các sản phẩm làm mát cụ thể về vật liệu
Các sản phẩm làm mát chất lỏng bằng đồng
GB200 mô-đun làm mát chất lỏng, mô-đun làm mát chất lỏng H20, mô-đun làm mát chất lỏng mô-đun quang học, và các tấm lạnh đồng khác.Các loại hàn dựa trên niken và vàng.
Các sản phẩm làm mát chất lỏng bằng nhôm
LTS siphon radiator, hộp làm mát chất lỏng điều khiển điện tử đúc chết, nguồn cung cấp điện đóng dấu đĩa làm mát chất lỏng, máy điều khiển điện tử đĩa làm mát chất lỏng, 6G-3DRVC radiator,và các bộ tản nhiệt làm mát chất lỏng được hàn khác.
Sản phẩm làm mát chất lỏng bằng thép không gỉ
Bộ lọc làm mát chất lỏng, mô-đun làm mát chất lỏng DIMM và các bộ lọc làm mát chất lỏng thép không gỉ khác.
Các ứng dụng chính
- Máy laser và thiết bị y tế
- Làm mát bộ pin điện EV
- Các thiết bị điện tử năng lượng và động cơ
- Hệ thống truyền sóng vi sóng 5G
- Hệ thống năng lượng tái tạo
- IGBT và hệ thống bán dẫn điện
- Trung tâm dữ liệu và các ứng dụng điện công nghiệp
- Hệ thống phòng thủ và điện tử máy bay
- Các tế bào nhiên liệu và hệ thống kéo
Đảm bảo chất lượng
Chúng tôi duy trì các tiêu chuẩn chất lượng nghiêm ngặt với thiết bị kiểm tra toàn diện bao gồm:
- 1 Máy đo tọa độ
- 1 thiết bị chiếu
- 2 máy kiểm tra áp suất cao nước
- 4 máy kiểm tra kháng nhiệt
- 2 máy kiểm tra rò rỉ chất lỏng
Dịch vụ khách hàng
- Trả lời nhanh chóng cho tất cả các yêu cầu
- Giá cạnh tranh với chất lượng đảm bảo
- Lịch sản xuất hiệu quả
- Giải pháp vận chuyển tối ưu
- Hỗ trợ kỹ thuật toàn diện
Câu hỏi thường gặp
- Bạn là một công ty thương mại hay nhà sản xuất?Chúng tôi là một nhà sản xuất chuyên nghiệp của thùng nhiệt và tấm làm mát nước với kinh nghiệm sâu rộng và một đội ngũ kỹ thuật mạnh mẽ, có tính năng sản xuất tự động và cơ khí.
- Bạn đã xuất khẩu hàng hóa trước đây và đến những vùng nào chưa?60% tổng sản lượng của chúng tôi được xuất khẩu sang Nhật Bản, Ấn Độ, Anh, Canada, Mỹ và Brazil.
- Anh có bao nhiêu nhân viên?Khoảng 100 nhân viên trên các phòng bán hàng, mua sắm, kỹ thuật, QA, kho và sản xuất.
- Ông có thể cung cấp mẫu nếu chúng tôi đồng ý với thiết kế không?Vâng, chúng tôi cung cấp mẫu để xác nhận trước khi sản xuất hàng loạt, cùng với bản vẽ kỹ thuật nếu cần thiết.
- Các anh sử dụng phương pháp đóng gói nào?Bao bì tùy chỉnh với các thùng carton thông thường và vải chống rò rỉ hoặc thùng carton gỗ để bảo vệ tối ưu trong quá trình vận chuyển.
- Bạn có cung cấp hỗ trợ kỹ thuật cho các vấn đề sản phẩm không?Tất cả các sản phẩm được kiểm tra đầy đủ trước khi vận chuyển. Đối với bất kỳ vấn đề nào, chúng tôi cung cấp các giải pháp kỹ thuật ngay lập tức.
