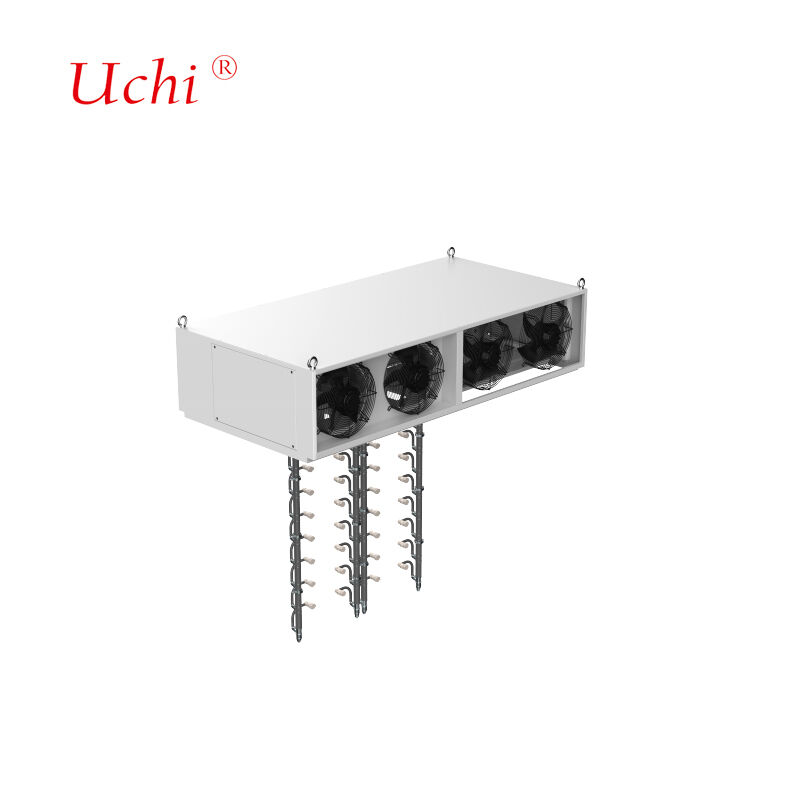

Hệ thống làm mát bằng chất lỏng hoàn toàn cho cọc sạc 800KW
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | Uchi |
| Chứng nhận: | SMC |
| Số mô hình: | 800S |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, paypal, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000000pcs mỗi tháng |
|
Thông tin chi tiết |
|||
| Áp dụng nguồn điện cọc sạc cực nhanh: | 800kw | Nguồn nhiệt: | 30kW |
|---|---|---|---|
| Loại nước làm mát: | Loại nước làm mát 40% | Số lượng mô-đun hệ thống: | 18 chiếc |
| tốc độ dòng mô-đun đơn: | 6L/phút | Nhiệt độ giảm tần số hệ thống:: | 60 |
| Yêu cầu cung cấp điện: | AC 220V, 50Hz | Lớp bảo vệ: | IP54 |
| Tiếng ồn: | 60dB | Nhiệt độ môi trường xung quanh: | -30~55°C |
| Độ ẩm: | 5%～90% | Độ cao: | ≤2000m |
| Kích thước bộ làm mát bằng chất lỏng: | 1600×900×475mm (chiều cao bao gồm cả quạt) | ||
| Làm nổi bật: | Cọc sạc làm mát bằng chất lỏng 800KW,Hệ thống sạc làm mát bằng chất lỏng hoàn toàn,Tấm làm mát bằng chất lỏng cho sạc |
||
Mô tả sản phẩm
Hệ thống làm mát bằng chất lỏng hoàn toàn 800KW cho Cụm sạc
Hệ thống làm mát bằng chất lỏng hiệu suất cao được thiết kế cho các trạm sạc siêu nhanh 800KW, có công nghệ quản lý nhiệt tiên tiến và cấu trúc chắc chắn.
Các thành phần hệ thống
- Bộ trao đổi nhiệt làm mát bằng chất lỏng
- Bơm tuần hoàn và bơm bổ sung
- Bể chứa nước và cảm biến
- Quạt hiệu suất cao
- Hệ thống điều khiển tiên tiến
Được thiết kế để lắp đặt trên đầu tủ sạc chính, phù hợp với tủ chỉnh lưu cọc sạc siêu nhanh 600KW.
Thông số kỹ thuật
- Công suất trạm sạc siêu tốc áp dụng: 800KW
- Công suất nguồn nhiệt: 30KW
- Loại chất làm mát: Dung dịch glycol ethylene 40%
- Số lượng mô-đun hệ thống: 18 chiếc (tốc độ dòng chảy của một mô-đun: 6L/phút)
- Nhiệt độ giảm tần số hệ thống: 60℃
- Yêu cầu về nguồn điện: AC220, 50HZ
- Cấp bảo vệ: IP54
- Chế độ giao tiếp: 485 (giao thức Modbus RTU)
- Độ ồn: ≤60dB
- Nhiệt độ môi trường: -30~55°C
- Độ ẩm: 5%~90%
- Độ cao: ≤2000m
- Kích thước bộ làm mát bằng chất lỏng: 1600×900×475mm (chiều cao bao gồm quạt)
Thiết kế bộ tản nhiệt tấm lạnh
Thiết kế kênh dòng chảy bên trong tùy chỉnh dựa trên dữ liệu tiêu thụ điện năng và kiểu phân phối nhiệt của khách hàng. Quy trình kỹ thuật của chúng tôi bao gồm phân tích mô phỏng toàn diện với các điều chỉnh thông số lặp đi lặp lại để đạt được các mục tiêu hiệu suất nhiệt và thủy lực tối ưu.
Khả năng thiết bị sản xuất
| Loại thiết bị | Số lượng | Thông số kỹ thuật |
|---|---|---|
| Lò ủ đồng đường hầm | 2 chiếc | Kích thước hàn tối đa: 1000mm (R) * 250mm (C), chiều dài không giới hạn Nhiệt độ hàn tối đa: 950℃ Vật liệu áp dụng: Đồng, Nhôm |
| Lò ủ chân không | 2 chiếc | Kích thước hàn tối đa: 800mm * 1200mm * 800mm Nhiệt độ hàn tối đa: 1200℃ Vật liệu áp dụng: Đồng, Nhôm, Thép không gỉ |
| Thiết bị phát hiện rò rỉ Heli | 2 chiếc | Kích thước thử nghiệm tối đa: 2500mm * 750mm * 700mm Phạm vi áp suất thử nghiệm: 0-3MPa Độ chính xác thử nghiệm: 2g/năm hoặc ≤1*10⁻⁶ Pa*m³/s |
| Thiết bị thử nghiệm thủy tĩnh | 2 chiếc | Kích thước thử nghiệm tối đa: 2500mm * 1500mm * 1000mm Phạm vi áp suất thử nghiệm: 0-5MPa |
| Thiết bị thử nghiệm khí nén | 2 chiếc | Kích thước thử nghiệm tối đa: Không giới hạn Phạm vi áp suất thử nghiệm: 0-5MPa Độ chính xác thử nghiệm: 1Pa |
Công nghệ hàn tiên tiến
Quy trình hàn chân không của chúng tôi kết nối các tấm nhôm bằng kim loại phụ có điểm nóng chảy thấp hơn vật liệu nền, tạo ra các mối nối cực kỳ chắc chắn mà không có chất trợ ăn mòn còn sót lại. Công nghệ cao cấp này cung cấp khả năng gia nhiệt đồng đều, kiểm soát nhiệt độ chính xác, loại bỏ các yêu cầu làm sạch sau và giảm thiểu biến dạng bộ phận.
Công nghệ hệ thống làm mát bằng chất lỏng
Hệ thống làm mát bằng chất lỏng công suất cao yêu cầu bộ tản nhiệt có khả năng hấp thụ nhiệt nhanh chóng. Tận dụng khả năng chịu nhiệt riêng cao của chất lỏng, hệ thống của chúng tôi truyền một lượng lớn nhiệt thông qua dòng chất lỏng, có khả năng tản nhiệt từ vài trăm watt đến hơn một kilowatt.
Các loại tấm lạnh chất lỏng
- Tấm lạnh chất lỏng ống chôn: Được chế tạo bằng cách tạo rãnh cho các tấm, chôn và hàn các ống đồng bên trong, sau đó bịt kín bằng cách hàn. Đảm bảo độ kín chất lỏng đáng tin cậy, an toàn vận hành và độ phẳng cao để tiếp xúc nhiệt tuyệt vời.
- Tấm lạnh chất lỏng ống chèn: Được sản xuất bằng cách nhúng các ống đồng vào bề mặt tấm nhôm bằng quy trình hàn hoặc liên kết, với khả năng kiểm soát độ phẳng nghiêm ngặt để giảm thiểu điện trở nhiệt.
- Tấm lạnh chất lỏng kiểu kênh: Các kênh dòng chảy bên trong được hình thành trên chất nền bằng đồng hoặc nhôm thông qua khoan, đùn và gia công chính xác, được bịt kín bằng cách hàn ma sát hoặc hàn nhiệt độ cao.
- Khối làm mát bằng chất lỏng: Dành cho tản nhiệt chip công suất cao với các kênh dòng chảy bên trong được tạo ra thông qua công nghệ vây skiving để tối đa hóa diện tích bề mặt trao đổi nhiệt.
Sản phẩm làm mát bằng vật liệu cụ thể
Sản phẩm làm mát bằng chất lỏng hàn đồng: Mô-đun làm mát bằng chất lỏng GB200, mô-đun làm mát bằng chất lỏng H20, mô-đun làm mát bằng chất lỏng quang học và các tấm lạnh bằng đồng khác. Tương thích với các loại thiếc hàn phốt pho đồng, gốc bạc, gốc niken và gốc vàng.
Sản phẩm làm mát bằng chất lỏng hàn nhôm: Bộ tản nhiệt siphon LTS, hộp làm mát bằng chất lỏng điều khiển điện tử đúc khuôn, tấm làm mát bằng chất lỏng dập nguồn điện, tấm làm mát bằng chất lỏng điều khiển điện tử động cơ, bộ tản nhiệt 6G-3DRVC và các bộ tản nhiệt làm mát bằng chất lỏng hàn khác.
Sản phẩm làm mát bằng chất lỏng hàn thép không gỉ: Ống góp làm mát bằng chất lỏng, mô-đun làm mát bằng chất lỏng DIMM và các ống góp làm mát bằng chất lỏng bằng thép không gỉ khác.
Các ứng dụng chính
- Laser và thiết bị y tế
- Làm mát bộ pin EV
- Thiết bị điện tử công suất và thiết bị truyền động động cơ
- Hệ thống truyền dẫn 5G vi sóng
- Hệ thống năng lượng tái tạo
- IGBT và Hệ thống bán dẫn công suất
- Trung tâm dữ liệu và các ứng dụng công nghiệp
- Hệ thống quốc phòng và hàng không
- Pin nhiên liệu và hệ thống lực kéo
Đảm bảo chất lượng
Chúng tôi duy trì các tiêu chuẩn chất lượng nghiêm ngặt với thiết bị thử nghiệm toàn diện bao gồm:
- 1 Máy đo tọa độ
- 1 dụng cụ máy chiếu
- 2 máy thử áp suất cao nước
- 4 máy thử điện trở nhiệt
- 2 máy thử rò rỉ chất lỏng
Cam kết dịch vụ khách hàng
- Phản hồi nhanh chóng cho tất cả các yêu cầu
- Giá cả cạnh tranh với chất lượng đảm bảo
- Lịch trình sản xuất hiệu quả
- Giải pháp vận chuyển tối ưu
- Hỗ trợ kỹ thuật toàn diện
Câu hỏi thường gặp
Bạn là công ty thương mại hay nhà sản xuất? Chúng tôi là nhà sản xuất chuyên nghiệp các bộ tản nhiệt và tấm làm mát bằng nước với kinh nghiệm phong phú và đội ngũ kỹ thuật vững mạnh, có sản xuất tự động và cơ giới hóa.
Bạn đã xuất khẩu hàng hóa trước đây và đến những khu vực nào? 60% tổng sản lượng của chúng tôi được xuất khẩu sang Nhật Bản, Ấn Độ, Vương quốc Anh, Canada, Hoa Kỳ và Brazil.
Bạn có bao nhiêu nhân viên? Khoảng 100 nhân viên trên các bộ phận bán hàng, mua hàng, kỹ thuật, QA, kho và sản xuất.
Bạn có thể cung cấp mẫu nếu chúng tôi đồng ý với thiết kế không? Có, chúng tôi cung cấp mẫu để xác nhận trước khi sản xuất hàng loạt, cùng với bản vẽ kỹ thuật nếu cần.
Bạn sử dụng phương pháp đóng gói nào? Đóng gói tùy chỉnh bằng thùng carton thông thường và vải chống thấm hoặc thùng gỗ để bảo vệ tối ưu trong quá trình vận chuyển.
Bạn có cung cấp hỗ trợ kỹ thuật cho các vấn đề về sản phẩm không? Tất cả các sản phẩm đều được kiểm tra đầy đủ trước khi vận chuyển. Đối với bất kỳ vấn đề nào, chúng tôi cung cấp các giải pháp kỹ thuật ngay lập tức.
