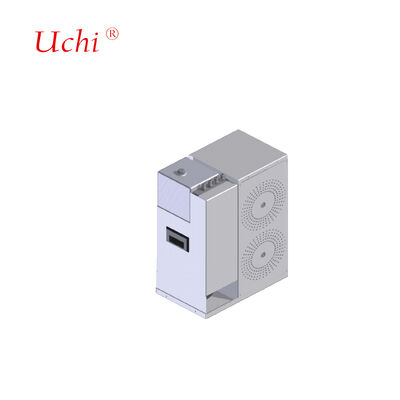

Hệ thống làm mát chất lỏng với nguồn nhiệt 6,5KW
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan ， Quảng Đông, Trung Quốc |
| Hàng hiệu: | Uchi |
| Chứng nhận: | SMC |
| Số mô hình: | 6.5 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, paypal, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000000pcs mỗi tháng |
|
Thông tin chi tiết |
|||
| Nguồn nhiệt: | (Nhiệt độ môi trường xung quanh 6,5KW @ 50oC (TA); nhiệt độ chất lỏng trở lại 85oC) | Loại nước làm mát: | Dầu silicone |
|---|---|---|---|
| Dòng súng làm mát bằng chất lỏng áp dụng: | 800A/450A (Chiều dài cáp dài áp dụng: ≤7m; Thông số kỹ thuật súng đơn phổ biến: 40² 800A 5m) | Tiếng ồn: | 65dB |
| Nhiệt độ môi trường hoạt động: | -40~55°C | Nhiệt độ môi trường xung quanh: | -25°C đến 65°C |
| Độ ẩm: | 5%～90% | Độ cao: | ≤2000m |
| Kích thước bộ làm mát bằng chất lỏng: | 340×210×490mm (R*L*H) | Điện áp đầu vào: | 24V DC |
| Dòng điện đầu vào: | 12A | Tốc độ dòng chảy: | 0 đến 7L/phút |
| Làm nổi bật: | tấm làm mát bằng chất lỏng với công suất 6,5KW,Bộ sạc được làm mát hoàn toàn bằng chất lỏng |
||
Mô tả sản phẩm
Hệ Thống Cụm Sạc Làm Mát Bằng Chất Lỏng Hoàn Toàn
Hệ thống làm mát bằng chất lỏng tiên tiến với công suất nguồn nhiệt 6.5KW được thiết kế cho các trạm sạc siêu nhanh.
Thiết Kế & Thành Phần Hệ Thống
Hệ thống toàn diện bao gồm bộ tản nhiệt làm mát bằng chất lỏng, bơm tuần hoàn, bơm bổ sung, bể chứa nước, cảm biến, quạt và hệ thống điều khiển. Được thiết kế để lắp đặt phía dưới trong các cọc sạc làm mát bằng chất lỏng với khả năng tùy chỉnh hoàn toàn.
Thông Số Kỹ Thuật
- Dòng súng làm mát bằng chất lỏng áp dụng: 800A/450A (Chiều dài cáp: ≤7m; Thông số kỹ thuật tiêu chuẩn: 40² 800A 5m)
- Công suất nguồn nhiệt: 6.5KW @ nhiệt độ môi trường 50℃ (nhiệt độ chất lỏng hồi về ≤85℃)
- Loại chất làm mát: Dầu silicon
- Môi trường hoạt động: -40°C đến 55°C
- Điện áp đầu vào: 24V DC; Dòng điện đầu vào: ≤12A; Tốc độ dòng chảy: 0 đến 7L/phút
- Giao tiếp: 485 (Giao thức Modbus RTU); Độ ồn: ≤65dB
- Điều kiện môi trường: -25°C đến 65°C; Độ ẩm: 5% đến 90%; Độ cao: ≤2000m
- Kích thước: R340×D210×C490mm
Thiết Kế Tản Nhiệt Tấm Lạnh
Thiết kế kênh dòng chảy bên trong tùy chỉnh dựa trên dữ liệu tiêu thụ điện năng và kiểu phân phối nhiệt của khách hàng. Quy trình kỹ thuật của chúng tôi bao gồm phân tích mô phỏng toàn diện với các điều chỉnh thông số lặp đi lặp lại để đạt được các mục tiêu hiệu suất nhiệt và thủy lực tối ưu.
Khả Năng Thiết Bị Sản Xuất
| Loại Thiết Bị | Số Lượng | Thông Số Kỹ Thuật |
|---|---|---|
| Lò ủ chân không | 2 Đơn vị | Kích thước hàn tối đa: 1000mm (R) * 250mm (C), chiều dài không giới hạn Nhiệt độ hàn tối đa: 950℃ Vật liệu áp dụng: Đồng, Nhôm |
| Lò ủ chân không | 2 Đơn vị | Kích thước hàn tối đa: 800mm * 1200mm * 800mm Nhiệt độ hàn tối đa: 1200℃ Vật liệu áp dụng: Đồng, Nhôm, Thép không gỉ |
| Thiết Bị Phát Hiện Rò Rỉ Heli | 2 Đơn vị | Kích thước thử nghiệm tối đa: 2500mm * 750mm * 700mm Phạm vi áp suất thử nghiệm: 0-3MPa Độ chính xác thử nghiệm: 2g/năm hoặc ≤1*10⁻⁶ Pa*m³/s |
| Thiết Bị Thử Thủy Tĩnh | 2 Đơn vị | Kích thước thử nghiệm tối đa: 2500mm * 1500mm * 1000mm Phạm vi áp suất thử nghiệm: 0-5MPa |
| Thiết Bị Thử Khí Nén | 2 Đơn vị | Kích thước thử nghiệm tối đa: Không giới hạn Phạm vi áp suất thử nghiệm: 0-5MPa Độ chính xác thử nghiệm: 1Pa |
Công Nghệ Hàn Tiên Tiến
Quy trình hàn chân không của chúng tôi kết nối các tấm nhôm bằng kim loại phụ có điểm nóng chảy thấp hơn vật liệu nền, tạo ra các mối nối cực kỳ chắc chắn mà không có cặn ăn mòn. Công nghệ cao cấp này cung cấp khả năng gia nhiệt đồng đều, kiểm soát nhiệt độ chính xác, loại bỏ các yêu cầu làm sạch sau và giảm thiểu biến dạng bộ phận.
Công Nghệ Hệ Thống Làm Mát Bằng Chất Lỏng
Hệ thống làm mát bằng chất lỏng công suất cao yêu cầu bộ tản nhiệt có khả năng hấp thụ nhiệt nhanh chóng. Tận dụng khả năng chịu nhiệt riêng cao của chất lỏng, hệ thống của chúng tôi truyền một lượng lớn nhiệt thông qua dòng chất lỏng, có khả năng tản nhiệt từ vài trăm watt đến hơn một kilowatt.
Các Loại Tấm Lạnh Chất Lỏng
- Tấm Lạnh Chất Lỏng Ống Chôn:Được chế tạo bằng cách tạo rãnh trên các tấm, chôn và hàn các ống đồng bên trong, sau đó bịt kín bằng cách hàn. Đảm bảo độ kín chất lỏng đáng tin cậy, an toàn vận hành và độ phẳng cao để tiếp xúc nhiệt tuyệt vời.
- Tấm Lạnh Chất Lỏng Ống Chèn:Được sản xuất bằng cách nhúng các ống đồng vào bề mặt tấm nhôm bằng quy trình hàn hoặc liên kết, với khả năng kiểm soát độ phẳng nghiêm ngặt để giảm thiểu điện trở nhiệt.
- Tấm Lạnh Chất Lỏng Kiểu Kênh:Các kênh dòng chảy bên trong được hình thành trên chất nền đồng hoặc nhôm thông qua khoan, đùn và gia công chính xác, được bịt kín thông qua hàn ma sát hoặc hàn nhiệt độ cao.
- Khối Làm Mát Bằng Chất Lỏng:Để tản nhiệt chip công suất cao với các kênh dòng chảy bên trong được tạo ra thông qua công nghệ vây skiving để tối đa hóa diện tích bề mặt trao đổi nhiệt.
Sản Phẩm Làm Mát Theo Vật Liệu
Sản Phẩm Làm Mát Bằng Chất Lỏng Hàn Đồng:Mô-đun làm mát bằng chất lỏng GB200, mô-đun làm mát bằng chất lỏng H20, mô-đun làm mát bằng chất lỏng quang học và các tấm lạnh đồng khác. Tương thích với các loại thiếc hàn phốt pho đồng, gốc bạc, gốc niken và gốc vàng.
Sản Phẩm Làm Mát Bằng Chất Lỏng Hàn Nhôm:Bộ tản nhiệt siphon LTS, hộp làm mát bằng chất lỏng điều khiển điện tử đúc, tấm làm mát bằng chất lỏng dập nguồn, tấm làm mát bằng chất lỏng điều khiển điện tử động cơ, bộ tản nhiệt 6G-3DRVC và các bộ tản nhiệt làm mát bằng chất lỏng hàn khác.
Sản Phẩm Làm Mát Bằng Chất Lỏng Hàn Thép Không Gỉ:Ống góp làm mát bằng chất lỏng, mô-đun làm mát bằng chất lỏng DIMM và các ống góp làm mát bằng chất lỏng bằng thép không gỉ khác.
Các Ứng Dụng Chính
- Laser và thiết bị y tế
- Làm mát bộ pin điện EV
- Thiết bị điện tử công suất và thiết bị truyền động động cơ
- Hệ thống truyền dẫn 5G vi sóng
- Hệ thống năng lượng tái tạo
- IGBT và Hệ thống Bán dẫn Công suất
- Trung tâm dữ liệu và các ứng dụng công nghiệp
- Hệ thống quốc phòng và hàng không
- Pin nhiên liệu và hệ thống lực kéo
Đảm Bảo Chất Lượng
Chúng tôi duy trì các tiêu chuẩn chất lượng nghiêm ngặt với thiết bị thử nghiệm toàn diện bao gồm:
- 1 Máy đo tọa độ
- 1 dụng cụ máy chiếu
- 2 máy thử áp suất cao nước
- 4 máy thử điện trở nhiệt
- 2 máy thử rò rỉ chất lỏng
Cam Kết Dịch Vụ Khách Hàng
- Phản hồi nhanh chóng cho tất cả các yêu cầu
- Giá cả cạnh tranh với chất lượng đảm bảo
- Lịch trình sản xuất hiệu quả
- Giải pháp vận chuyển tối ưu
- Hỗ trợ kỹ thuật toàn diện
Các Câu Hỏi Thường Gặp
Bạn là công ty thương mại hay nhà sản xuất?Chúng tôi là nhà sản xuất chuyên nghiệp các bộ tản nhiệt và tấm làm mát bằng nước với kinh nghiệm phong phú và đội ngũ kỹ thuật vững mạnh, có sản xuất tự động và cơ giới hóa.
Bạn đã xuất khẩu hàng hóa trước đây và đến những khu vực nào?60% tổng sản lượng của chúng tôi được xuất khẩu sang Nhật Bản, Ấn Độ, Vương quốc Anh, Canada, Hoa Kỳ và Brazil.
Bạn có bao nhiêu nhân viên?Khoảng 100 nhân viên trên các bộ phận bán hàng, mua hàng, kỹ thuật, QA, kho và sản xuất.
Bạn có thể cung cấp mẫu nếu chúng tôi đồng ý với thiết kế?Có, chúng tôi cung cấp mẫu để xác nhận trước khi sản xuất hàng loạt, cùng với bản vẽ kỹ thuật nếu cần.
Bạn sử dụng phương pháp đóng gói nào?Đóng gói tùy chỉnh với thùng carton thông thường và vải chống thấm hoặc thùng gỗ để bảo vệ tối ưu trong quá trình vận chuyển.
Bạn có cung cấp hỗ trợ kỹ thuật cho các vấn đề về sản phẩm không?Tất cả các sản phẩm đều được kiểm tra đầy đủ trước khi vận chuyển. Đối với bất kỳ vấn đề nào, chúng tôi cung cấp các giải pháp kỹ thuật ngay lập tức.
