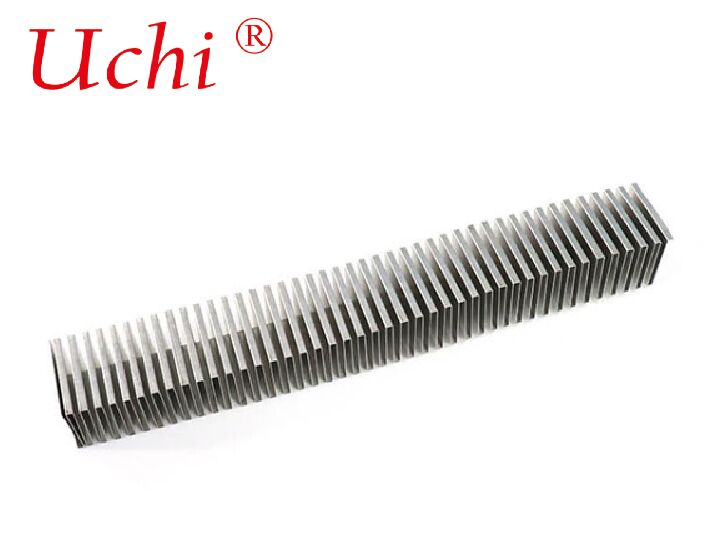

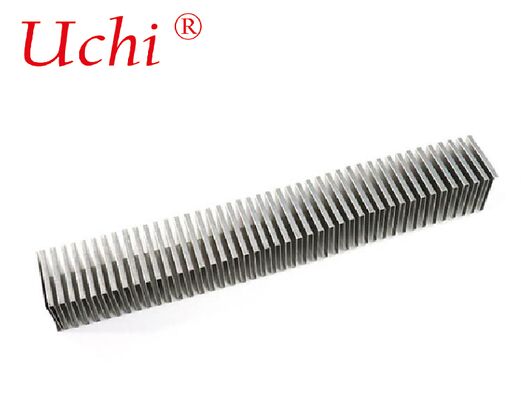

Tản nhiệt cánh nhôm gấp Hiệu suất cao Bộ phận quản lý nhiệt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Hoản, Quảng Đông, Trung Quốc |
| Hàng hiệu: | Uchi |
| Chứng nhận: | SMC |
| Số mô hình: | Tản nhiệt |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | 1300-1500 dollars |
| Thời gian giao hàng: | Không giới hạn |
| Điều khoản thanh toán: | T/T, paypal, Western Union, MoneyGram |
| Khả năng cung cấp: | 50000000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | đồng | Kích cỡ: | 22,5*11,4*0,8CM |
|---|---|---|---|
| Cân nặng:: | 0,08kg | Công nghệ: | Dập |
| Tính năng: | Linh hoạt và có thể điều chỉnh | Xử lý bề mặt: | Làm sạch dầu |
| Công suất làm mát nhiệt: | 30W | ||
| Làm nổi bật: | Máy lọc nhiệt bằng vây gấp nhôm,Bộ phận quản lý nhiệt hiệu suất cao,Đĩa làm mát chất lỏng |
||
Mô tả sản phẩm
Máy lọc nhiệt với vây gấp nhôm
Các thông số sản phẩm của máy thu nhiệt vây gấp nhôm
Vật liệu: đồng
Kích thước:22.5*11.4*0.8CM
Trọng lượng: 0,08kg
Công nghệ: Nhập dấu
Tính năng: linh hoạt và điều chỉnh
Điều trị bề mặt: Làm sạch dầu
Công suất làm mát nhiệt: 30W
Ưu điểm sản phẩm của Máy lọc nhiệt vây gấp nhôm
Mỗi thành phần điện và điện tử trong mạch tạo ra một số lượng nhiệt trong khi mạch được thực hiện bằng cách cung cấp nguồn điện.Thông thường các thiết bị bán dẫn công suất cao như bóng bán dẫn điện và các thiết bị điện tử quang học như đèn diode phát sángCác laser tạo ra nhiệt với số lượng đáng kể và các thành phần này không đủ để phân tán nhiệt, vì khả năng phân tán của chúng thấp đáng kể.
Do đó, làm nóng các thành phần dẫn đến sự cố sớm và có thể gây ra sự cố của toàn bộ mạch hoặc hiệu suất của hệ thống.phải có thùng tản nhiệt để làm mát.
Thùng tản nhiệt là gì?
Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performance, độ tin cậy và cũng tránh sự cố sớm của các thành phần.Đối với mục đích làm mát, nó kết hợp một quạt hoặc thiết bị làm mát.
Sản xuất & Vật liệu
- Quá trình: Các tấm nhôm mỏng (0,1 ∼0,5 mm điển hình, phạm vi phổ biến 0,2 ∼1,2 mm) được gấp chính xác thành một mảng lốp/zig-zag, sau đó gắn với một tấm nền nhôm bằng cách hàn, hàn,hoặc epoxy nhiệt hiệu suất caoĐiều này cho phép tối ưu hóa độc lập về mật độ vây và độ dày cơ sở, và thậm chí cả sự kết hợp vật liệu hỗn hợp (ví dụ: cơ sở đồng + vây nhôm).
- Đồng hợp kim thông thường: 1050/1100 (sạch cao, dẫn nhiệt tuyệt vời), 6061/6063 (sức mạnh tốt + hiệu suất nhiệt, hiệu quả về chi phí).
- Các thông số chính: Độ cao của vây đến 0,5 mm, chiều cao vây đến 100 mm, chiều rộng vây đến 500 mm.
Ưu điểm chính
- Tỷ lệ diện tích bề mặt cao so với khối lượng: Mật độ dày đặc hơn nhiều so với vây ép, lý tưởng cho các ứng dụng không gian hạn chế, nhiệt độ cao, với sức đề kháng nhiệt giảm (lên đến 60% so với một số thiết kế truyền thống).
- Mức trọng lượng nhẹ và hiệu quả về vật liệu: Sử dụng ít nhôm trong khi tối đa hóa bề mặt làm mát.
- Thiết kế linh hoạt: Tùy chỉnh dễ dàng chiều cao, độ cao và hình dạng của vây để đối lưu bị ép / tự nhiên.
- Tương thích với ống dẫn nhiệt / Phòng hơi: Thường được tích hợp để tăng cường truyền nhiệt trong các hệ thống công suất cao.
Ứng dụng
| Loại | Ưu điểm | Nhược điểm | Tốt nhất cho |
|---|---|---|---|
| Vòng vây gấp (Aluminium) | Vùng bề mặt cực cao, nhẹ, có thể tùy chỉnh | Chi phí cao hơn so với ép, đòi hỏi phải gắn kết | Các hệ thống khí ép mạnh, nhỏ gọn |
| Dầu nhôm ép | Chi phí thấp, sản xuất đơn giản, cứng | Mức độ mật độ vây/tỷ lệ diện tích hạn chế | Ứng dụng năng lượng thấp đến trung bình, nhạy cảm với chi phí |
| Vòng vây | Kết nối nhiệt tuyệt vời, mật độ cao | Chiều cao vây hạn chế, chi phí công cụ cao hơn | Các ống dẫn nhiệt, CPU hiệu suất cao |
Các mẹo lựa chọn và tối ưu hóa
- Trọng lượng nhiệt và luồng không khí: Tính toán sức đề kháng nhiệt cần thiết (Rθ) và phù hợp với luồng không khí (LFM / CFM); Không khí ép hoạt động tốt hơn nhiều với vây gấp dày đặc.
- Độ cao và độ cao của vây: Đường dốc chặt chẽ hơn = diện tích bề mặt nhiều hơn, nhưng có thể hạn chế luồng không khí; vây cao hơn thúc đẩy đối lưu nhưng tăng trọng lượng / áp lực ngược.
- Tính chất gắn kết: Ứng hàn / hàn kém tạo ra sức đề kháng tiếp xúc Ước tính tính toàn vẹn của liên kết thông qua hình ảnh nhiệt hoặc thử nghiệm kháng.
- Điều trị bề mặt: Anodizing cải thiện khả năng chống ăn mòn và có thể tăng cường bức xạ một chút; anodise đen giúp trong các kịch bản làm mát bức xạ.
