Vật liệu: CU1020Kích thước: 250x150x15mmTrọng lượng: 2,5 kgCông nghệ: CNC MachiningThời điểm: Khả năng làm mát tốt và Không bị rò rỉKhả năng dẫn nhiệt được làm sạch và thụ động: 1300WBạn có thể yên tâm để mua nhôm hồ sơ nước làm mát tấm cho thiết bị bồn rửa nhiệt từ nhà máy của chúng tôi và chúng tôi sẽ cung cấp cho bạn tốt nhất sau khi bán dịch vụ và giao hàng kịp thời.

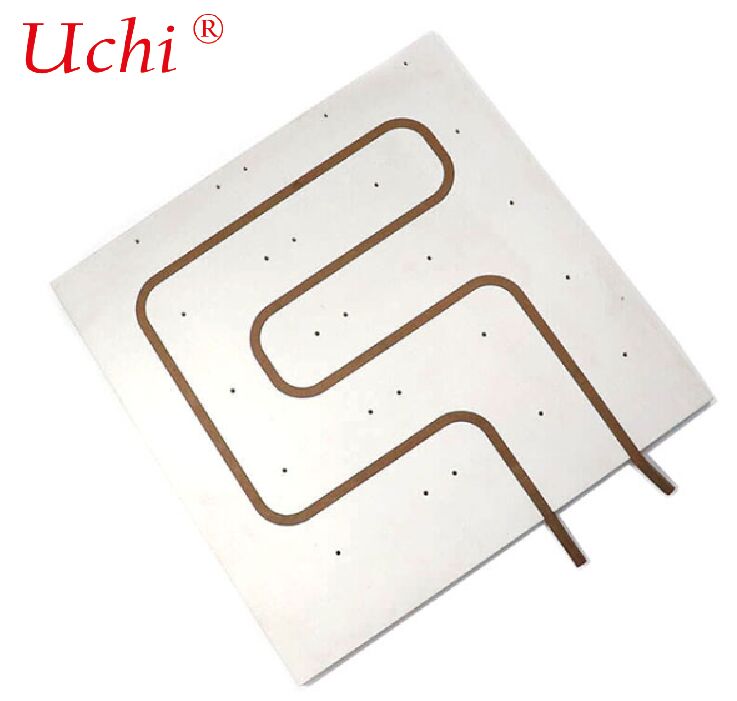

Các thông số sản phẩm của tấm làm mát bằng nước cho máy thu nhiệt thiết bị

Vật liệu: CU1020

Kích thước: 250x150x15mm

Trọng lượng: 2,5 kg

Công nghệ: CNC machining

Tính năng: Khả năng làm mát tốt và Không bị rò rỉ mặc định

Điều trị bề mặt: tinh dầu, làm sạch và thụ động

Năng lượng dẫn nhiệt: 1300W



Ưu điểm sản phẩm của hồ sơ nhôm Bạch cầu làm mát bằng nước cho máy thu nhiệt thiết bị

Giống như tản nhiệt là một từ mà mọi người sẽ biết đây là thiết bị làm mát mà đóng một vai trò quan trọng trong các thiết bị và máy móc hiện đại, mà không có tản nhiệt làm mát,nó có thể phá hủy hệ điều hành và do đó sẽ tốn hàng ngàn đô la cho sự mất mát, tuy nhiên, một số thùng thu nhiệt, không có vấn đề thùng thu nhiệt hoạt động hoặc thùng thu nhiệt thụ động, khả năng làm mát của nó tất cả đều có giới hạn khoảng 200-300W,rất hiếm khi các tủ nhiệt có thể có sức mạnh làm mát mạnh hơn 300W, vậy đó là giới hạn cho bộ tản nhiệt hiện đại?



Câu trả lời là không, công nghệ đang thay đổi theo thời gian, và kỹ thuật ngày càng tiên tiến hơn đang xuất hiện và tất cả đều được đóng góp bởi trí thông minh và sự tận tụy của con người,do đó, như các thiết bị đang trở nên tiên tiến hơn và các thiết bị hoạt động của nó đang yêu cầu cho cao hơn làm mát tản nhiệt, vì vậy bây giờ tấm làm mát bằng nước đã sinh ra để đáp ứng yêu cầu của thiết bị lớn, ví dụ, thiết bị laser cần năng lượng cao trong điện, và nó phải sẽ tạo ra nhiều nhiệt,Vì vậy, nếu bạn muốn giữ nhiệt độ là bình thường và hoạt động được ổn định, bạn sẽ cần sức mạnh làm mát cao của thiết bị laser tấm lạnh, tấm làm mát nước này được chỉ định cho thiết bị laser, nó có thể làm mát xuống hơn 500W hoặc 1000W,và thậm chí hơn 3000W có sẵn, cách làm mát này sử dụng dòng chảy chất lỏng và có thể điều chỉnh công suất làm mát theo tốc độ dòng chảy và khối lượng nước.và nguồn nhiệt gắn với tấm nước lạnh để chạm vào nhiệt và lan truyền nhiệt cho đến khi nhiệt độ thấp hơn.

Bảng làm mát nước có hồ sơ nhôm

1. Lời giới thiệu cơ bản

• Vật liệu: AL6063 / AL6061 (aluminium ép, dẫn nhiệt tốt & khả năng gia công)
• Cấu trúc: Bên trong vớikênh nước / dòng chảy, bên ngoài với bề mặt gắn
• Phương tiện làm mát: Nước, nước glycol, dầu làm mát

2Các loại sản xuất chính

(1) Mảng hồ sơ nhôm ép + tấm nắp

• Quá trình: Xét một bên với kênh rãnh → tấm nắp hàn / liên kết → lỗ khoan / lỗ khoan
• Tính năng: Chi phí thấp, sản xuất hàng loạt, phù hợp với các tấm làm mát bằng nước phẳng, dải dài

(2) Máy gia công sâu + hàn xáo trộn (FSW)

• Quá trình: kênh sâu máy xay CNC → sợi hàn xung xung xung xung
• Đặc điểm: Sức mạnh cao, không rò rỉ, chống áp suất cao, được sử dụng rộng rãi trong công nghiệp, năng lượng mới

(3) Skiped + Bonded / Welded

• Đối với mật độ công suất cao, lĩnh vực dòng chảy phức tạp

3. Cấu trúc & Hình dạng điển hình

• Bảng phẳng hình chữ nhật (thường nhất cho IGBT, biến tần, pin, laser)
• Loại dải dài (đối với tủ thiết bị, mảng mô-đun điện)
• Các kênh nước đa khoang, serpentine, song song, loại Z, loại S
• Có thể với lỗ gắn, lỗ trục, bậc thang, tránh lỗ

4Ưu điểm

• Hiệu suất tiêu hao nhiệt cao: làm mát bằng chất lỏng tiếp xúc trực tiếp, tốt hơn nhiều so với làm mát bằng không khí
• Trọng lượng nhẹ: mật độ nhôm thấp, phù hợp để tích hợp thiết bị
• Độ dẻo tốt: hồ sơ ép có thể được làm thành phần phức tạp
• Độ linh hoạt xử lý cao: CNC có thể thực hiện các hình dạng và giao diện khác nhau
• Chống ăn mòn tốt với xử lý bề mặt

5Ứng dụng điển hình

• Nguồn điện công nghiệp / biến tần / IGBT / MOSFET
• Thiết bị laser, làm mát bằng nước đầu laser
• Bộ điều khiển động cơ xe năng lượng mới
• Trạm cơ sở truyền thông, máy chủ làm mát chất lỏng
• Thiết bị y tế, đèn LED công suất cao, thiết bị lưu trữ năng lượng

6. Các thông số thiết kế chính

• Năng lượng làm mát và lưu lượng nhiệt
• Nhiệt độ nước vào và dòng chảy
• Chống áp suất (thường là 10 bar)
• Chiều rộng kênh, độ sâu, chiều dài đường dòng chảy
• Độ phẳng bề mặt & độ thô (đối với tiếp xúc nhiệt)
• Giao diện: G1/4, M5/M6 dây, kết nối nhanh

7. Xử lý bề mặt

• Anodizing (thường, chống ăn mòn, cách nhiệt)
• Bọc niken
• Sự thụ động
