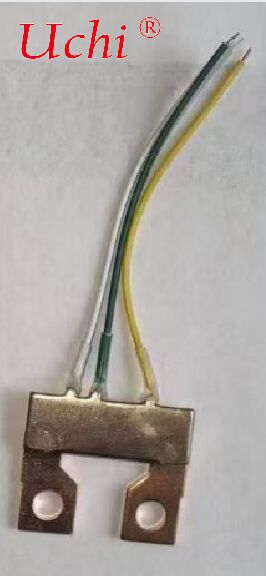

Mô hình: OMWH12-H-6-IR-A

1. Tổng quan sản phẩm

1. Phối hàn: Các phần tử kháng cự được hàn trên các bề mặt không cắt; không có khoảng trống, nối lạnh hoặc hàn giả.
2. Sự xuất hiện: bề mặt phẳng, trơn tru và đồng đều; không có vết nứt, bỏng, rác, ô nhiễm hoặc nứt.
3. Lớp bọc: Các khu vực hàn được phủ bằng ống co nhiệt trong suốt, chặt chẽ và không bị nếp nhăn.

6Các tiêu chí kiểm tra và chấp nhận

1. Kiểm tra nhà máy: Kiểm tra 100% kháng cự (200μΩ±3%), ngoại hình và liên tục chì;Báo cáo thử nghiệm nhà máyđược ban hành.
2. Kiểm tra lấy mẫu: Theo GB/T 2828.1-2012, lấy mẫu điện áp chịu, cách nhiệt và độ bền kéo, AQL=0.65.
3. Tài liệu chấp nhận: Báo cáo thử nghiệm nhà máy, giấy chứng nhận vật liệu, tuân thủ RoHS/REACH (theo yêu cầu).

7Bao bì và vận chuyển

1. Bao bì: Được đóng gói riêng lẻ trong túi chống tĩnh, 50/100 bộ mỗi hộp.
2. Giao thông vận tải: Bao bì chống ẩm và chống rung động, tránh va chạm.

Chức năng cốt lõi

• Phân phối dòng chảy / thu thập: Phân phối chất làm mát từ đường chính đồng đều đến nhiều tấm lạnh; thu thập chất lỏng sưởi ấm từ mỗi nhánh và trả lại cho nguồn làm mát / CDU sau khi trao đổi nhiệt.
• Quản lý áp suất và kháng cự: Kiểm soát áp suất giảm trong mỗi nhánh để ngăn ngừa quá nóng địa phương gây ra bởi dòng chảy không đồng đều.
• Bơm và bảo trì đơn giản hóa: Giảm số lượng đầu nối; với đầu nối nhanh, các tấm lạnh đơn có thể được lắp đặt hoặc tháo nhanh để bảo trì.
• Giám sát và quy định (Mô hình cao cấp): Bộ đo lưu lượng tích hợp, cảm biến nhiệt độ / áp suất và thậm chí là van để điều chỉnh dòng chảy trong mỗi nhánh.

Các loại và cấu trúc phổ biến

Theo ứng dụng

• Bộ sưu tập (phía cung cấp): 1 lối vào, N lối ra.
• Bộ sưu tập (phía trả lại): N lối vào, 1 lối ra; thường được sử dụng theo cặp.

Theo phương pháp chia dòng chảy

• Y-type / Tee Manifold: 1 lối vào, 2 lối ra; thích hợp cho các hệ thống nhỏ với hai tấm lạnh.
• Bảng / hàng đa dạng: 1 lối vào, nhiều lối ra (ví dụ: 1-to-4, 1-to-6); thường được sử dụng trong các trung tâm dữ liệu / giàn khoáng.
• Phong cách hình vòng: Đối với các mạch làm mát chất lỏng vòng kín.

Bằng cách điều chỉnh

• Loại cố định: Không có van, chi phí thấp; dòng chảy được xác định bởi thiết kế lỗ / kênh.
• Loại điều chỉnh: Mỗi nhánh được trang bị van kim / quả bóng; dòng chảy có thể điều chỉnh bằng tay hoặc điện.

Vật liệu & Giao diện

• Vật liệu: chủ yếu là hợp kim nhôm / thép không gỉ / đồng.

  Hợp kim nhôm: nhẹ, chi phí vừa phải.

  Thép không gỉ: chống áp suất cao, chống ăn mòn tốt.

  Đồng: dẫn nhiệt tuyệt vời nhưng chi phí cao.

  Phải tương thích với hệ thống làm mát để ngăn ngừa ăn mòn.
• Giao diện:

  PC làm mát bằng nước: thường xuyênG1/4"sợi dây.

  Công nghiệp / trung tâm dữ liệu: sườn, phụ kiện nén, kết nối nhanh (ví dụ: DME, ISO 8434).
• Bấm kín: Phải sử dụng vòng O / thắt để ngăn ngừa rò rỉ; vật liệu được khuyến cáo: cao su nitrile (NBR) hoặc cao su fluor (FKM).

Các thông số lựa chọn chính

• Số lượng chi nhánh và nhu cầu lưu lượng: Đảm bảo dòng chảy đủ cho mỗi tấm lạnh để đáp ứng các yêu cầu làm mát và tránh giảm áp suất quá mức.
• Áp suất làm việc / nhiệt độ: Các tấm lạnh công nghiệp thường hoạt động ở nhiệt độ 0,3 ‰ 1 MPa, 30 ‰ 50 °C.
• Chống dòng chảy và đồng nhất: Thiết kế kênh dòng chảy xác định độ lệch dòng chảy; hệ thống cao cấp đòi hỏi độ lệch dòng chảy giữa các nhánh < 5%.
• Kích thước giao diện & Khả năng tương thích: Khớp đường kính bên trong của ống và loại kết nối.
• Không gian lắp đặt: Chiều dài và chiều cao của các bộ sưu tập thanh phải phù hợp với bố trí tủ / thiết bị.

Các kịch bản ứng dụng

• Máy tính cá nhân / Bến công việc: Y-type manifold cho CPU + GPU đĩa lạnh kép.
• Máy chủ AI Trung tâm dữ liệu: Các bộ thu thanh gắn trên kệ, từ 1 đến 8/16 cho các tấm lạnh đa GPU.
• Các nhóm thợ mỏ: Các bộ lọc đa nhánh làm mát nhiều bảng hash cùng một lúc.
• Bộ pin xe năng lượng mới: Cung cấp và trả lại tập trung cho các tấm làm mát chất lỏng.

Cài đặt & Ghi chú

• Loại hóa các đường dẫn cung cấp và trở lại để tránh kết nối ngắn nhiệt.
• Kéo chặt các đầu nối đều; giới thiệu chìa khóa xoắn.
• Thổi không khí hoàn toàn trong quá trình lấp đầy hệ thống ban đầu.
• Thường xuyên kiểm tra sự lão hóa niêm phong để ngăn ngừa rò rỉ.
• Lắp đặt bộ lọc ở một vị trí dễ tiếp cận và quan sát được.
