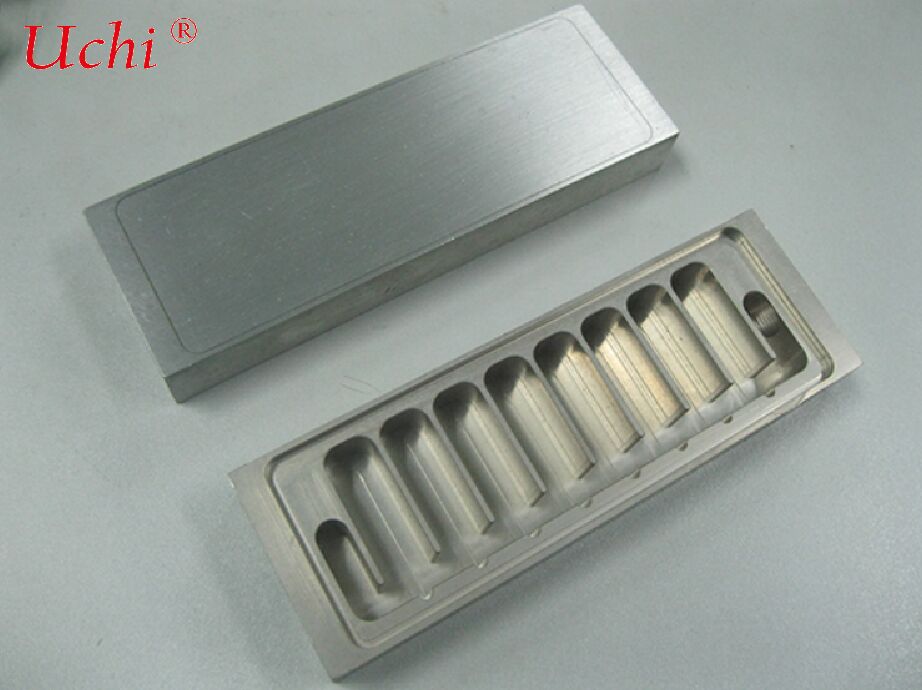

Tấm làm mát bằng chất lỏng hàn

I. Cấu trúc cơ bản

• Tấm nắp trên: cung cấp khả năng làm kín, giao diện và bề mặt lắp đặt
• Lớp giữa: tấm kênh dẫn chất lỏng / cánh tản nhiệt rối / cánh tản nhiệt dạng chân
• Tấm nắp dưới: bề mặt liên kết cho các bộ phận sinh nhiệt

II. Quy trình cốt lõi: Hàn chân không

1. Tạo hình kim loại tấm → phủ / đặt trước kim loại phụ hàn
2. Xếp chồng và định vị → đưa vào lò hàn chân không
3. Gia nhiệt nhiệt độ cao (khoảng 600°C đối với nhôm)
4. Kim loại phụ hàn nóng chảy, làm ướt và lấp đầy các khoảng trống
5. Làm nguội và tạo hình để tạo ra các mối hàn kín có độ bền cao

• Không có lỗ rỗng, không có mối hàn nguội, độ kín khí cực cao
• Độ bền mối hàn cao và khả năng chống ăn mòn tốt
• Cho phép thiết kế kênh dẫn chất lỏng phức tạp và chính xác
• Bề mặt nhẵn, lý tưởng để liên kết các thiết bị công suất cao

III. Các tính năng chính

• Hiệu quả tản nhiệt cao



  Các kênh siêu nhỏ, cánh tản nhiệt dạng rãnh và cánh tản nhiệt dạng xốp có thể được tích hợp trong lớp giữa, mang lại diện tích trao đổi nhiệt lớn và điện trở nhiệt thấp.

• Khả năng chống áp suất mạnh



  Xếp hạng áp suất tiêu chuẩn: 3~10 bar; các phiên bản áp suất cao vượt quá 15 bar, phù hợp cho sạc nhanh, lưu trữ năng lượng và động cơ điện.

• Khả năng làm kín đáng tin cậy



  Cấu trúc hàn hoàn toàn với rủi ro rò rỉ gần như bằng không, tuân thủ kiểm tra rò rỉ heli.

• Độ phẳng bề mặt tuyệt vời



  Thích hợp cho tản nhiệt gắn trên bề mặt của IGBT, mô-đun SiC, thiết bị điện tử công suất, bộ pin và các thành phần phẳng khác.

• Chủ yếu làm bằng hợp kim nhôm



  Thường sử dụng hợp kim 3003, 5052, 6061 và các hợp kim khác, mang lại thiết kế nhẹ, độ dẫn nhiệt cao và chi phí hợp lý.


IV. Thiết kế kênh dẫn chất lỏng phổ biến

• Kênh dẫn chất lỏng dạng xoắn ốc: cấu trúc đơn giản, giảm áp suất thấp
• Kênh đa kênh xen kẽ / song song: truyền nhiệt đồng đều
• Cánh tản nhiệt siêu nhỏ: cho các tình huống mật độ dòng nhiệt cao
• Mảng cánh tản nhiệt dạng chân: truyền nhiệt siêu cao, phù hợp cho GPU / laser

V. Ứng dụng điển hình

• Xe năng lượng mới: bộ điều khiển động cơ, OBC, bộ chuyển đổi DC-DC, mô-đun SiC 800V
• Lưu trữ năng lượng & sạc nhanh: bộ chuyển đổi lưu trữ năng lượng PCS, trạm sạc siêu nhanh, tản nhiệt cho bộ chia dòng sạc nhanh
• Điều khiển công nghiệp & năng lượng: SVG, bộ biến tần quang điện, bộ biến tần điện áp cao
• Quang điện tử & sức mạnh tính toán: laser, máy chủ GPU, hệ thống radar

VI. So sánh với các tấm làm mát bằng chất lỏng khác

• so với tấm làm mát bằng chất lỏng hàn ma sát:



  Hàn phù hợp hơn cho các kênh dẫn chất lỏng chính xác và mật độ dòng nhiệt cao; hàn ma sát hoạt động tốt hơn cho các ứng dụng có kích thước lớn và lưu lượng cao.

• so với tấm làm mát bằng chất lỏng dạng thanh ép đùn:



  Các tấm hàn mang lại thiết kế kênh dẫn chất lỏng linh hoạt hơn và khả năng tản nhiệt mạnh mẽ hơn, với chi phí cao hơn.

• so với tấm làm mát bằng chất lỏng nhúng ống:



  Hiệu suất liên kết tốt hơn và điện trở nhiệt thấp hơn, lý tưởng cho các thiết bị công suất cao.
