Tấm làm mát bằng chất lỏng công suất cao

I. Thiết bị ứng dụng điển hình

• Biến tần quang điện / biến tần trung tâm
• Bộ chuyển đổi năng lượng gió, bộ chuyển đổi công suất đầy đủ
• Bộ chuyển đổi lưu trữ năng lượng (PCS)
• Biến tần cao áp, thiết bị truyền tải
• Máy phát điện Var tĩnh (SVG)
• HVDC linh hoạt (MMC), van chuyển đổi
• Nguồn chỉnh lưu công suất cao, nguồn điện mạ điện / điện phân
• Trụ sạc, bộ phận nguồn của mô-đun sạc siêu nhanh

II. Các tính năng thiết kế cốt lõi

• Mật độ công suất cao và dòng nhiệt cao



  Công suất mô-đun đơn thường dao động từ vài chục kW đến hàng trăm kW với mật độ dòng nhiệt cao, đòi hỏi điện trở dòng chảy thấp và hiệu quả trao đổi nhiệt cao.

• Khả năng chống áp suất cao và chống rò rỉ



  Thiết bị điện hoạt động liên tục trong thời gian dài, đòi hỏi khả năng chống áp suất nước từ 3-10 bar.



  Phải vượt qua kiểm tra rò rỉ bằng máy đo khối phổ heli với mức rò rỉ gần bằng không.

• Thiết kế kênh dòng chảy hợp lý



  Các thiết kế thường được sử dụng:

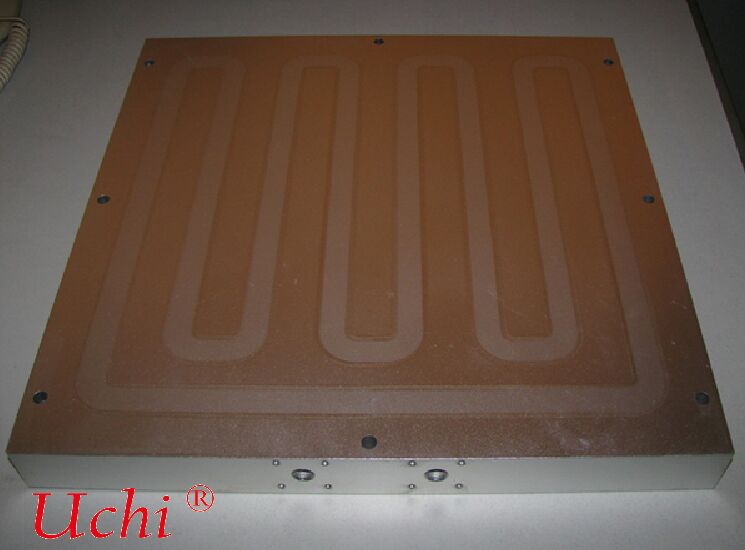

  • Kênh dòng chảy hình rắn / hai lớp
  • Kênh dòng chảy song song đa nhánh
  • Bộ tạo xoáy / cánh tản nhiệt để tăng cường truyền nhiệt

    Đảm bảo sự đồng đều nhiệt độ và tránh các điểm nóng cục bộ gây hỏng thiết bị.

• Lựa chọn vật liệu và bảo vệ chống ăn mòn



  Các vật liệu phổ biến: hợp kim nhôm 5052 / 3003 / 6061



  Đối với chất lượng nước kém, môi trường ven biển hoặc hóa chất, các xử lý bề mặt bao gồm:

  • Anodizing
  • Lớp phủ điện di
  • Lớp phủ chống ăn mòn bên trong

    Ngăn ngừa đóng cặn, ăn mòn và rò rỉ nước.

• Độ bền kết cấu và chống rung



  Thiết kế tấm đế dày và thanh gia cố để tránh biến dạng trong quá trình rung động, vận chuyển và vận hành lâu dài của thiết bị điện.


III. Các quy trình sản xuất chính

• Tấm làm mát bằng chất lỏng nhúng ống



  Ống đồng / nhôm nhúng trong tấm nhôm



  Chi phí thấp, trưởng thành và ổn định



  Thích hợp cho thiết bị điện thông thường công suất thấp đến trung bình

• Tấm làm mát bằng chất lỏng hàn chân không



  Các tấm nhiều lớp và kênh dòng chảy được hình thành bằng cách hàn



  Trao đổi nhiệt mạnh, độ phẳng tốt



  Thích hợp cho mô-đun IGBT / SiC công suất cao

• Tấm làm mát bằng chất lỏng hàn ma sát



  Kích thước lớn, độ tin cậy cao



  Thích hợp cho thiết bị năng lượng gió và quang điện công suất cao

• Loại tích hợp skived / gia công



  Độ bền cao, thiết kế kênh dòng chảy linh hoạt



  Chủ yếu được sử dụng để làm mát tủ điện tùy chỉnh


IV. Các chỉ số hiệu suất chính (Phổ biến trong ngành điện)

• Áp suất làm việc: 3-6 bar
• Áp suất nổ: ≥ 9 bar
• Tiêu chuẩn phát hiện rò rỉ: Tốc độ rò rỉ Heli ≤ 1 × 10 &sup8; Pa · m ³ / s
• Khả năng chịu nhiệt: -40 ° C ~ 120 ° C
• Độ phẳng bề mặt: ≤ 0,1 mm (để lắp mô-đun công suất)
• Độ nhám: Ra ≤ 1,6-3,2
• Cổng vào & ra: ren G1/4, G3/8, G1/2 hoặc đầu nối nhanh

V. Sự khác biệt so với tấm làm mát bằng chất lỏng tiêu chuẩn

• Tuổi thọ hoạt động: 20 năm hoạt động liên tục, không dành cho thiết bị ngắn hạn
• Môi trường: nhiệt độ cao, độ ẩm cao, bụi, sương muối ven biển
• An toàn: rò rỉ chất lỏng trực tiếp gây ngắn mạch cao áp, hỏng hóc và mất điện, đòi hỏi độ tin cậy cực cao
• Bảo trì: thiết kế ít bảo trì hoặc không cần bảo trì
