Mô-đun điều khiển nhiệt độ tuần hoàn nước cho nệm làm mát bằng chất lỏng thông minh

Quá trình lắp ráp đầy đủ của máy chủ điều khiển nhiệt độ cho nệm làm mát bằng chất lỏng (tất cả các thành phần tương ứng với ba sơ đồ)
I. Danh sách đầy đủ về vật liệu (các thành phần phù hợp với ba sơ đồ)

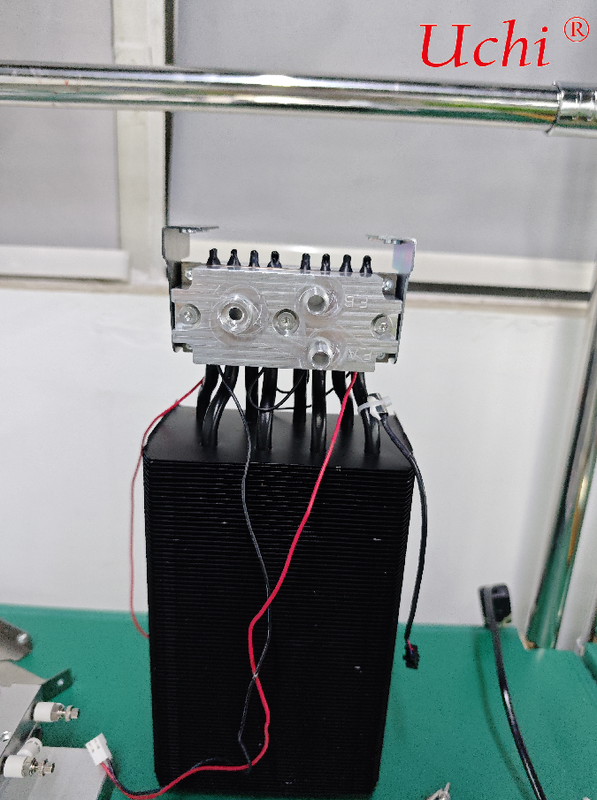

Mô-đun lõi làm lạnh (Kịch bản 1): Các tấm làm mát nước nhôm hai mạch, 8 ống dẫn nhiệt dẫn nhiệt, nhiều chip làm mát nhiệt điện TEC,dây cung cấp điện màu đỏ và đen cho chip TEC

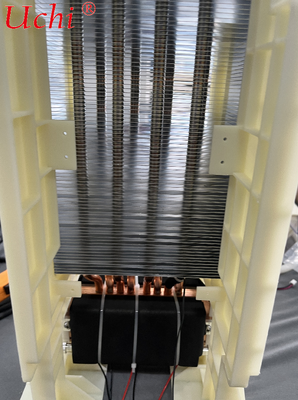

Bộ phân tán nhiệt (Kịch bản 3): Nylon cách nhiệt ống dẫn không khí, cao mật độ radiator vây nhôm, đồng ống cân bằng nhiệt, nền dẫn nhiệt màu đen cho chip TEC

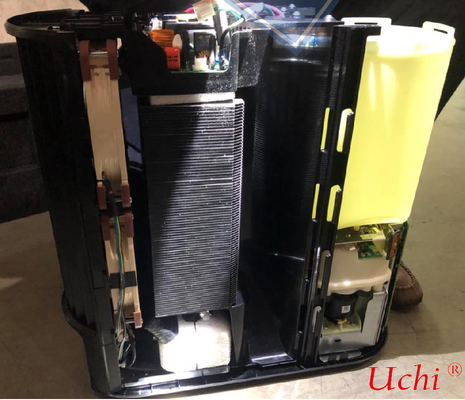

Lớp lắp ráp chính, mạch nước và các thành phần điều khiển điện tử (hình 2 của đơn vị chính được tháo rời): Vỏ đơn vị chính bằng nhựa, bể chứa nước, bơm nước tuần hoàn âm thầm,bảng mạch PCB điều khiển chính, bọt biển hấp thụ sốc, kẹp dây đai, quạt làm mát DC, cảm biến mực nước, đầu dò nhiệt độ, bảng điều khiển bên ngoài
II. Bước 1: Laminated Assembly of Refrigeration Core and Heat Dissipation Assembly (Hot End Assembly of Core Components) (Làm bộ sơn lõi làm lạnh và bộ sơn phân tán nhiệt)
Làm sạch bề mặt cuối nóng của chip làm mát TEC và bề mặt phẳng của nền đồng đen, sau đó áp dụng một lớp mỏng mỡ nhiệt đồng đều để lấp đầy khoảng trống và giảm sức đề kháng nhiệt.
Nhấn các đầu nóng của nhiều chip làm mát TEC chặt chẽ vào nền màu đen và tạm thời giữ chúng bằng dây buộc cáp;sắp xếp các đầu lạnh của chip TEC lên để liên kết với các tấm làm mát nước nhôm hai mạch phía trên.
Đặt một đầu của mỗi ống nhiệt đồng vào các rãnh ống đã được đặt trước của cơ sở màu đen, và đưa đầu kia qua bộ tản nhiệt vây nhôm mật độ cao phía trên.Đảm bảo mỗi đường ống nhiệt hình thành một sự can thiệp chặt chẽ phù hợp với vây mà không có khoảng trống lỏng lẻo.
Thiết lập beige nylon cách nhiệt ống dẫn không khí, sắp xếp các lỗ gắn trên cả hai bên của bộ tản nhiệt và gắn chúng với các ốc vít để tạo thành một ống dẫn không khí thẳng đứng đóng,đảm bảo toàn bộ luồng không khí từ quạt đi qua vây nhôm.
Kết nối các dây cung cấp điện màu đỏ và đen của chip TEC,đường dây dây thông qua các rãnh dây được đặt trước của bracket và cố định với clip để ngăn chặn mạch ngắn do tiếp xúc với bộ tản nhiệt kim loại.
III. Bước 2: Lắp ráp các tấm làm mát nước mạch nước lạnh
Áp dụng một lớp mỏng khác của mỡ nhiệt trên bề mặt cuối lạnh của chip TEC, sắp xếp các tấm làm mát nước nhôm FA/EB hai mạch được hiển thị trong hình 1,và thẳng đứng nhấn chúng để phù hợp chặt chẽ tất cả các đầu lạnh của chip TEC.
Tắt các ốc vít cố định ở cả hai bên của các tấm làm mát bằng nước với lực đồng đều để tránh nứt các chip TEC dưới căng thẳng;kiểm tra ba cổng nước kết nối nhanh không bị cản trở và dành không gian cho các đường ống nệm bên ngoài.
Install thermal gaskets at contact points between the upper ends of the 8 heat-conducting heat pipes and the back of the water cooling plates to help balance cold-end temperature and eliminate local temperature differences.
IV. Bước 3: Thiết lập trước hệ thống mạch nước (bể nước + bơm nước)
Lấy vỏ nhựa của đơn vị chính, lắp đặt bể chứa nước màu vàng vào cabin bên phải và gắn các kẹp giới hạn để ngăn ngừa rung và rò rỉ nước.
Kết nối đáy bể chứa nước với máy bơm nước tuần hoàn DC im lặng và nén vòng niêm phong để ngăn nước rò rỉ;kết nối lối vào và lối ra nước của máy bơm với các cổng lưu thông FA và EB của các tấm làm mát nước thông qua ống silicone.
Kết nối một cảm biến dòng chảy nước và thăm dò nhiệt độ nước theo chuỗi với mạch nước, sắp xếp tất cả các đường ống vào rãnh dây bên và dành một cổng tràn nước;buộc tất cả các khớp với kẹp ống để ngăn ngừa rò rỉ nước trong quá trình lưu thông.
Gắn bọt biển hấp thụ sốc màu trắng ở đáy của máy bơm nước và bộ tản nhiệt để cô lập rung động và giảm tiếng ồn hoạt động của toàn bộ đơn vị vào ban đêm.
V. Bước 4: Đài dây và lắp đặt hệ thống điều khiển điện tử
Lắp đặt bảng mạch PCB điều khiển chính vào cabin trên cùng của đơn vị chính và cố định các cột hỗ trợ cách nhiệt để tránh tiếp xúc giữa bảng mạch và bộ tản nhiệt kim loại.
Các dây chuyền dây kết nối theo loại:
Các dây điện: Kết nối các dây điện màu đỏ và màu đen TEC, dây điện bơm nước và dây điện quạt làm mát với các đầu cuối đầu ra điện của bảng chính.
Các dây tín hiệu cảm biến: Kết nối các đầu dò nhiệt độ nước, các cảm biến nhiệt độ khu vực nệm và các cảm biến độ nước thấp với các đầu cuối thu tín hiệu của bảng chính.
Các dây liên lạc bảng điều khiển: Cắm cáp phẳng của bảng điều khiển bên ngoài vào giao diện liên lạc của bảng chính.
Thiết lập tất cả các dây cắm dây trong các lớp trong rãnh dây bên trái với clip nhựa màu nâu và sắp xếp gọn gàng để ngăn chặn đường ống và quạt cào dây;cuộn và cố định dây dư thừa để loại bỏ tiếng ồn cộng hưởng.
VI. Bước 5: Khóa vỏ đơn vị chính và lắp ráp ống dẫn không khí
Đẩy mô-đun làm mát và tiêu hao nhiệt được lắp ráp hoàn toàn vào cabin giữa của đơn vị chính như một toàn bộ, và gắn nó vào cơ sở bằng vít.
Đặt quạt làm mát DC ở vị trí ống dẫn không khí ở phía trước của bộ tản nhiệt, với quạt thổi không khí về phía vây nhôm để tạo ra sự phân tán nhiệt đối lưu buộc.
Đặt các clip trên vỏ nhựa trên và dưới của đơn vị chính, buộc toàn bộ đơn vị và khóa vỏ bằng vít;Các ổ cắm dự phòng cho các đường ống nước bên ngoài của các tấm làm mát nước và dây điện.
Kiểm tra tất cả các bộ phận có thể di chuyển: quạt quay mà không có ma sát, máy bơm nước hoạt động trơn tru mà không bị tắc nghẽn, bể nước có thể được kéo ra bình thường để bổ sung nước,và các khớp mạch nước không bị ép và uốn cong.
VII. Bước 6: Thử nghiệm nước và điện của toàn bộ đơn vị (Kiểm tra nhà máy bắt buộc)
Kiểm tra mạch nước
Lấp đầy bể nước với nước cất, khởi động máy bơm nước để lưu thông trong 10 phút, và kiểm tra tất cả các khớp nối và các tấm làm mát nước cho nước rò rỉ hoặc nhỏ giọt.
Kiểm tra cảm biến dòng chảy nước có thể phát hiện dòng chảy nước bình thường; bảng chính phải kích hoạt bảo vệ nước thấp để tắt thiết bị khi không có nước.
Thử nghiệm hiệu suất điều khiển nhiệt độ
Điện trên bảng điều khiển, đặt chế độ làm mát ở 18 °C và chế độ sưởi ấm ở 45 °C để kiểm tra kiểm soát nhiệt độ độc lập của các kênh nước hai mạch.
Chạy liên tục trong 2 giờ, kiểm tra xem bộ tản nhiệt không quá nóng, tốc độ quạt vẫn ổn định và chip TEC không có giảm tần số nhiệt độ cao.
Tiếng ồn được đo ban đêm không được vượt quá 35dB, không có rung động rõ ràng từ dòng chảy nước hoặc tiếng ồn quạt bất thường.
Xét nghiệm chức năng bảo vệ
Chặn bằng tay ống dẫn không khí của bộ tản nhiệt; bảng chính sẽ tự động ngắt nguồn cung cấp điện cho chip TEC thông qua bảo vệ nhiệt độ quá cao.
Rút hết nước ra khỏi bể nước; bảo vệ nước thấp sẽ tắt toàn bộ đơn vị và kích hoạt báo động nước thấp trên bảng điều khiển.
VIII. Các mẹo tránh cạm bẫy lắp ráp chính
️ Không áp dụng một lớp mỡ nhiệt quá dày; chỉ cần một lớp phủ mỏng.
Không bao giờ uốn cong hoặc phẳng các đường ống nhiệt đồng; dòng chảy ngược môi trường làm việc bên trong bị chặn sẽ trực tiếp vô hiệu hóa sự phân tán nhiệt.
Nắp cách nhiệt nylon không được bỏ qua hoặc loại bỏ, nếu không, tiếp xúc giữa bộ tản nhiệt kim loại và dây điện sẽ gây ra mạch ngắn và đốt cháy bảng mạch.
Chỉ có nước chưng cất được áp dụng cho mạch nước; nước máy bị cấm trong quá trình lắp ráp và thử nghiệm để ngăn ngừa quy mô và tắc nghẽn đường ống sớm.
