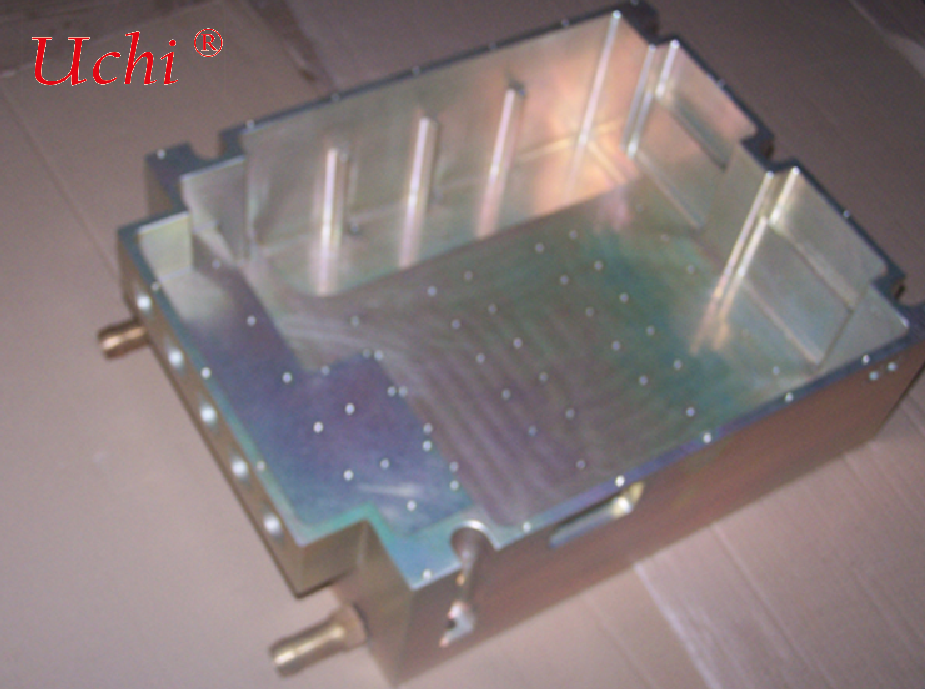

Bảng làm mát bằng nước loại lỗ dành cho pin điện xe năng lượng mới





Áp dụng cấu trúc kênh lưu thông khoang tích hợp, nó mang lại giải pháp kiểm soát nhiệt độ ổn định và hiệu quả cao cho quản lý nhiệt của xe. Thích hợp cho bộ pin của xe chở khách và xe thương mại cũng như tản nhiệt của khung gầm tích hợp CTP/CTC.





Tấm làm mát bằng nước loại khoang được gia công nguyên khối từ đế hợp kim nhôm. Các kênh lưu thông khoang kín được phay bên trong, và các quy trình niêm phong bao gồm hàn chân không / hàn ma sát khuấy (FSW) được áp dụng để tạo thành một khoang làm mát kín hoàn toàn. Chất làm mát lưu thông bên trong khoang để nhanh chóng loại bỏ nhiệt sinh ra bởi pin năng lượng và bộ điều khiển điện tử trên xe, thực hiện kiểm soát nhiệt độ không đổi của các mô-đun pin. Nó giải quyết các vấn đề như sinh nhiệt trong quá trình sạc nhanh, chênh lệch nhiệt độ quá mức và rủi ro chạy trốn nhiệt. Nó đóng vai trò là thành phần cốt lõi trong hệ thống quản lý nhiệt của xe năng lượng mới, được phát triển bởi Sanhua Automotive Components.



Khác với tấm làm mát bằng nước nhúng ống truyền thống, cấu trúc khoang tích hợp có diện tích trao đổi nhiệt lớn hơn và điện trở nhiệt thấp hơn với độ đồng đều nhiệt độ bề mặt tuyệt vời. Đồng thời, nó có khả năng chịu tải kết cấu và có thể được sử dụng trực tiếp làm đế chịu tải ở dưới cùng của pin, đơn giản hóa cấu trúc lắp ráp PACK.





✅ Kênh lưu thông khoang tích hợp với độ đồng đều nhiệt độ vượt trội Kênh lưu thông khoang song song đa kênh được tối ưu hóa thông qua thiết kế mô phỏng nội bộ. Diện tích trao đổi nhiệt lớn và phân phối lưu lượng đồng đều kiểm soát hiệu quả chênh lệch nhiệt độ giữa các cell. Nó duy trì nhiệt độ ổn định trong điều kiện sạc nhanh, đảm bảo tính nhất quán của pin và kéo dài tuổi thọ chu kỳ của pin (Sanhua Automotive Components).



✅ Niêm phong cường độ cao, chống rung và chống rò rỉ Niêm phong trạng thái rắn bằng hàn chân không / hàn ma sát FSW; cường độ hàn gần bằng vật liệu cơ bản. Kiểm tra rò rỉ heli được thực hiện từng cái một trước khi giao hàng. Chống va đập & rung động của xe, tác động chu kỳ nhiệt độ cao-thấp với khả năng chịu áp lực mạnh. Không rò rỉ chất lỏng trong quá trình sử dụng lâu dài, đáp ứng các điều kiện vận hành nghiêm ngặt của ô tô.



✅ Đế hợp kim nhôm nhẹ Hợp kim nhôm 3003/6061 chất lượng cao với độ dẫn nhiệt cao và trọng lượng nhẹ. Nhẹ hơn đáng kể so với kết cấu thép để giúp cải thiện phạm vi lái xe của xe. Có sẵn lớp xử lý bề mặt chống ăn mòn và cách điện cho tấm, chống ăn mòn từ chất làm mát ethylene glycol.



✅ Cấu trúc tích hợp để giảm chi phí lắp ráp Đế giữ có các lỗ khoét, trụ định vị và các đầu nối đầu vào/đầu ra cho việc lắp đặt mô-đun. Nó kết hợp tản nhiệt và đế lắp ráp trong một bộ phận, giảm các bộ phận kim loại tấm khớp nối, đơn giản hóa cấu trúc bộ pin và rút ngắn thời gian lắp ráp trên dây chuyền sản xuất.



✅ Phát triển tùy chỉnh cho tất cả các thông số kỹ thuật Tùy chỉnh đường viền, đường dẫn kênh lưu thông khoang, vị trí đầu vào & đầu ra và kích thước độ dày theo bản vẽ bộ pin và yêu cầu tải nhiệt của khách hàng. Có sẵn các giải pháp mô phỏng nhanh, hỗ trợ lấy mẫu nguyên mẫu và sản xuất hàng loạt từ quy mô nhỏ đến lớn, tuân thủ tiêu chuẩn chất lượng ô tô IATF16949.





🔹 Bộ pin năng lượng cho xe chở khách NEV, bộ pin tích hợp CTP 🔹 Tản nhiệt bằng chất lỏng cho pin năng lượng của xe thương mại năng lượng mới và xe tải hạng nặng 🔹 Tản nhiệt công suất cao cho ECU trên xe, OBC và bộ điều khiển động cơ 🔹 Quản lý nhiệt của bộ pin lưu trữ năng lượng và mô-đun hoán đổi pin





Trang bị xưởng CNC chính xác nội bộ và dây chuyền sản xuất hàn chân không, cung cấp sản xuất một cửa từ cắt tấm, phay khoang, hàn, xử lý bề mặt đến kiểm tra độ kín khí.



Mô phỏng nhiệt trong thiết kế ban đầu: mô phỏng trường lưu lượng và trường nhiệt ở giai đoạn đầu để tối ưu hóa tổn thất áp suất và độ đồng đều nhiệt độ và giảm sửa đổi khuôn sau này.



Kiểm soát chất lượng toàn quy trình cấp ô tô. Mỗi tấm làm mát trải qua kiểm tra áp suất + kiểm tra rò rỉ heli. Kiểm tra toàn diện vật liệu, kích thước và ngoại hình đảm bảo giao hàng ổn định với số lượng lớn.



Hỗ trợ thăm nhà máy khách hàng. Phân tích DFM (Thiết kế để sản xuất) có sẵn, với các kỹ sư kỹ thuật chuyên dụng để điều phối các giải pháp quản lý nhiệt.
