Tấm làm mát bằng chất lỏng ống đồng nhúng sử dụng đế hợp kim nhôm 6061/3003 với rãnh CNC. Một ống đồng TP2 không oxy nguyên khối được uốn cong được nhúng vào rãnh nhôm. Thông qua quy trình hàn chân không hoặc ép áp suất, ống đồng được liên kết chặt chẽ với đế nhôm để tạo thành một bộ phận tích hợp. Chất làm mát lưu thông bên trong ống đồng liên tục để nhanh chóng loại bỏ nhiệt tập trung từ các bộ phận công suất cao như IGBT, ECU trên xe và bộ chuyển đổi PCS lưu trữ năng lượng. Đây là một thành phần làm mát bằng chất lỏng phổ biến cho thiết bị điện tử công suất mới.



Kênh lưu chất ống đồng nguyên khối liên tục không có mối hàn nối bên trong, giảm đáng kể rủi ro rò rỉ và mang lại khả năng chống áp suất vượt trội. Nó lý tưởng cho các ứng dụng làm mát có độ tin cậy cao bao gồm ECU và bộ biến tần trên xe điện áp cao, công suất lớn.





✅ Mạch ống đồng liên tục, Rủi ro rò rỉ cực thấp Được chế tạo từ một ống đồng không oxy liền mạch duy nhất thông qua quá trình uốn cong, không có mối hàn trung gian; các mối nối chỉ được bố trí ở các cổng vào và ra. Mỗi đơn vị đều trải qua kiểm tra rò rỉ áp suất thủy tĩnh và độ kín khí trước khi giao hàng, mang lại hiệu suất ổn định trong điều kiện rung động xe kéo dài và chu kỳ nhiệt độ cao-thấp.



✅ Cấu trúc Composite Đồng-Nhôm cho Tản nhiệt Flux Nhiệt Cao Đồng không oxy có khả năng dẫn nhiệt tuyệt vời để nhanh chóng hấp thụ nhiệt từ các điểm nóng cục bộ. Đế hợp kim nhôm cung cấp bề mặt lắp phẳng và hỗ trợ cấu trúc, cân bằng hiệu suất tản nhiệt và thiết kế nhẹ để giải quyết các vấn đề quá nhiệt cục bộ của các thiết bị công suất cao.



✅ Kênh Lưu chất Tùy chỉnh Hoàn toàn với Mô phỏng Nhiệt Các kênh lưu chất đa đường xoắn ốc, hình chữ U và hình dạng đặc biệt có thể được thiết kế theo yêu cầu. Tuyến ống đồng có thể được lập kế hoạch theo vị trí nguồn nhiệt. Đường viền đế, lỗ khoét lắp, lỗ định vị và vị trí đầu nối vào/ra đều có thể tùy chỉnh phi tiêu chuẩn để phù hợp với không gian thiết bị hạn chế.



✅ Khả năng chống áp suất cao cho điều kiện làm việc điện áp cao Ống đồng không oxy có độ bền cơ học cao. Áp suất làm việc bình thường đạt 1,0 MPa và phiên bản gia cố hỗ trợ lên đến 1,6 MPa, cao hơn nhiều so với các tấm làm mát loại khoang thông thường. Thích hợp cho các ứng dụng ECU điện áp cao và bộ chuyển đổi lưu trữ năng lượng.



✅ Kiểm soát Chất lượng Cấp Ô tô, Tiêu chuẩn Sản xuất IATF16949 Gia công và kiểm tra toàn quy trình với kiểm soát chặt chẽ độ phẳng của tấm. Có sẵn lớp phủ anodizing, chống ăn mòn và cách điện. Hỗ trợ lấy mẫu nguyên mẫu, thử nghiệm lô nhỏ và sản xuất số lượng lớn.



✅ Thời gian chờ có thể kiểm soát So với các tấm làm mát hàn khoang, quy trình nhúng ống có chu kỳ sản xuất ngắn hơn, phù hợp với việc xác minh dự án nhanh chóng.





🔹 Mô-đun IGBT 🔹 Thiết bị laser công suất cao, bộ nguồn y tế, mô-đun nguồn đường sắt 🔹 Bộ nguồn công suất cao, SVG, tản nhiệt cho bộ biến tần tần số công suất cao công nghiệp

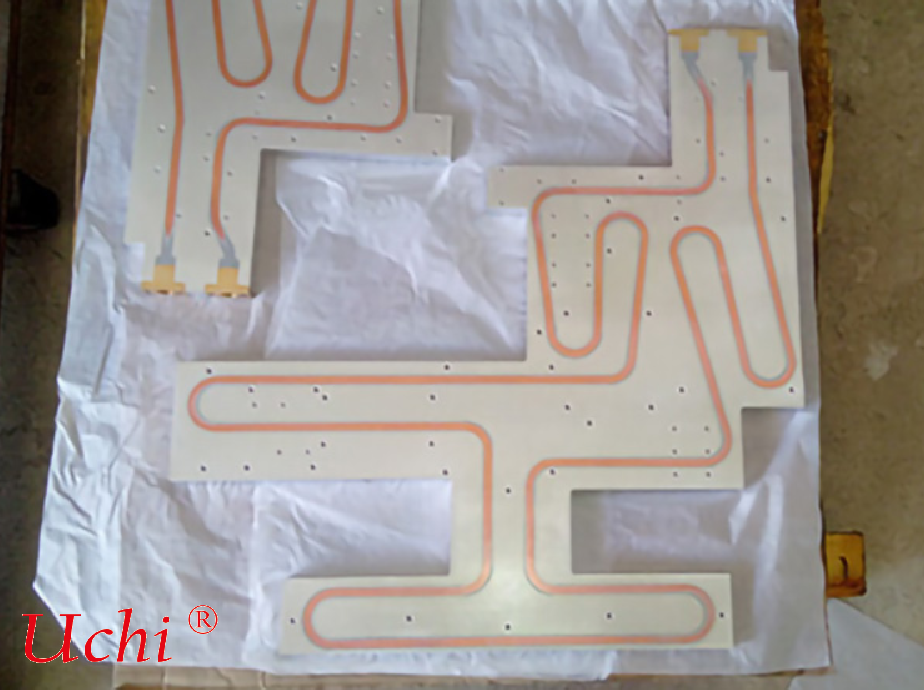

Tấm làm mát nhôm hình dạng đặc biệt tùy chỉnh với các kênh lưu chất đồng không oxy hình xoắn ốc được nhúng. Nhiều lỗ lắp được dành riêng trên đế. Cấu trúc hàn đồng-nhôm tích hợp đạt được khả năng chống áp suất cao và hiệu suất chống rò rỉ. Nó được thiết kế để tản nhiệt công suất cao cho các hệ thống điều khiển điện tử trên xe. Có sẵn tùy chỉnh đường viền, kênh lưu chất và đầu nối.
