Hệ thống quản lý điện năng IC 5A,5V Electronic Fuse (eFuse) với tắt nhiệt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM2529 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Trạng thái ổn định: | -0,3V đến 18V | Tạm thời (100ms): | -0,6V đến 25V |
|---|---|---|---|
| VCC, NGUỒN, ILIMIT đến GND: | -0,3V đến 25V | dV/dt, KÍCH HOẠT/Lỗi sang GND: | -0,3V đến 5,5V |
| TDFN-3×3-10L, θJA: | 90oC/tuần | TDFN-3×3-10L, θJB: | 54oC/tuần |
| TDFN-3×3-10L, θJC: | 52oC/tuần | nhiệt độ ngã ba: | +150℃ |
| Phạm vi nhiệt độ lưu trữ: | -65 đến +150℃ | Nhiệt độ chì (Hàn, 10 giây): | +260℃ |
| HBM: | 2000V | CDM: | 1000V |
| Làm nổi bật: | 5A IC điện tử an toàn,IC quản lý điện năng 5V,tắt nhiệt eFuse IC |
||
Mô tả sản phẩm
Hệ thống quản lý điện năng IC 5A,5V Electronic Fuse (eFuse) với tắt nhiệt
SGM2529 là một bộ an ninh điện tử nhỏ gọn (eFuse) với một bộ chức năng bảo vệ hoàn chỉnh.TheSGM2529 cung cấp độ chính xác tuyệt vời, làm cho nó rất phù hợp cho nhiều ứng dụng bảo vệ hệ thống.Nó cung cấp chính xác điện áp quá cao (OV) và điện áp thấp khóa (UVLO) bảo vệ, đảm bảo giám sát chặt chẽ về điện áp xe buýt và loại bỏ sự cần thiết cho các mạch giám sát.Trong khi điện áp đầu vào thoáng quaNếu thời gian chuyển tiếp vẫn dài, nhiệt tích lũy sẽ gây ra việc tắt nhiệt eFusthermal.Lock-off và tự động thử lại nhiệt tùy chọn có sẵnSGM2529 có sẵn trong gói TDFN-3 × 3-10L xanh.
Các đặc điểm chính
● Chất bảo hiểm điện tử 5V với điện áp lên đến 30V
● RDS cực thấp ((ON) cho công tắc bảo vệ tích hợp: 26mΩ (TYP)
● 3 trạng thái ENABLE/FAULT Pin, giao diện hai chiều
● Thời gian khởi động mềm có thể lập trình
● Giới hạn dòng điện có thể lập trình lên đến 5A
● Tùy chọn tắt nhiệt:
SGM2529A: Khóa nhiệt bằng VCLAMP
SGM2529B: Trình tự động nhiệt bằng VCLAMP
SGM2529C: Khóa nhiệt mà không có VCLAMP
● Phản xuất lỗi cho việc tắt nhiệt
● Khóa điện áp dưới áp suất chính xác
● Kẹp điện áp cao chính xác (SGM2529A vàSGM2529B)
● Có sẵn trong gói màu xanh lá cây TDFN-3 × 3-10L
Ứng dụng
ổ cứng
PCIE SSD
Quản lý năng lượng của bo mạch chủ
PCIE SSD
Quản lý năng lượng của bo mạch chủ

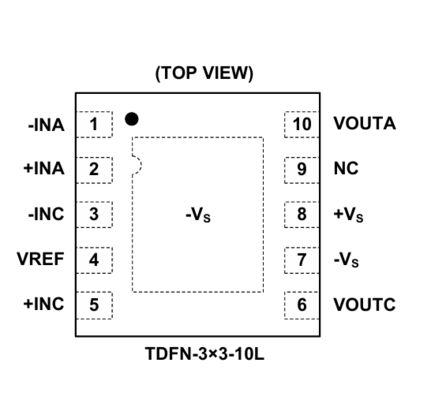

Cấu hình chân
Mô tả pin
Hướng dẫn lựa chọn sản phẩm
|
Chuyển đổi
mỗi
Gói
|
Số phần |
Tiếp tục
Điện xuất
Max (mA)
|
Chỗ yên tĩnh
Hiện tại
(μA)
|
Số VIN
Khoảng phút
(V)
|
Số VIN
Tối đa
(V)
|
Khả năng
Lý luận
|
Tắt máy
Hiện tại
(μA)
|
Hiện tại
Giới hạn
(mA)
|
Mềm...
Bắt đầu
|
Phạm vi lỗi
Quốc kỳ
|
Bao gồm
|
Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
Tăng cường hoạt động | <2 |
Vâng.
|
Không.
|
TDFN-3×3-12AL
|
R cực thấpON, Quản lý tải nâng cao điều khiển Load Switch
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Tăng cường hoạt động |
<1.4
|
Có thể lập trình (260 ~ 2000) |
Vâng.
|
Vâng.
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Chuyển đổi giới hạn dòng điện tự động có thể lập trình
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Tăng cường hoạt động
|
<1.4
|
Có thể lập trình (260 ~ 2000)
|
Vâng.
|
Vâng.
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Chuyển đổi giới hạn dòng điện có thể lập trình được
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Tăng cường hoạt động
|
<2 |
Có thể lập trình (100~1600)
|
Vâng.
|
Vâng.
|
SOT-23-6
|
22V, 1.6A, Chuyển đổi giới hạn dòng điện tự động có thể lập trình
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Tăng cường hoạt động
|
<2 |
Có thể lập trình (100~1600)
|
Vâng.
|
Vâng.
|
SOT-23-6
|
22V, 1.6A, Chuyển đổi giới hạn dòng điện có thể lập trình được khóa
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Tăng cường hoạt động
|
<2 |
Có thể lập trình (100~1600)
|
Vâng.
|
Vâng.
|
SOT-23-6
|
Chuyển đổi giới hạn dòng có thể lập trình
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Tăng cường hoạt động
|
48 |
Có thể lập trình (1500 ~ 5000)
|
Vâng.
|
Vâng.
|
TDFN-3×3-10L
|
5A, 12V Electronic Fuse (eFuse) với tắt nhiệt
|
| 1 |
SGM2529
|
5000
|
102
|
Tăng cường hoạt động
|
47 |
Có thể lập trình (1500 ~ 5000)
|
Vâng.
|
Vâng.
|
TDFN-3×3-10L
|
5A, 5V Electronic Fuse (eFuse) với tắt nhiệt
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Tăng cường hoạt động
|
< 2.5
|
Có thể lập trình (100~3000)
|
Vâng.
|
Vâng.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Chuyển đổi giới hạn dòng có thể lập trình
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Tăng cường hoạt động
|
< 2.5
|
Có thể lập trình (100~3000)
|
Vâng.
|
Vâng.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Chuyển đổi giới hạn dòng có thể lập trình
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Tăng cường hoạt động
|
3.9
|
Có thể lập trình (600 ~ 5300)
|
Vâng.
|
Vâng.
|
TQFN-3×4-20L
|
2.7V đến 18V eFuse với True Reverse Blocking và nhiều chế độ bảo vệ
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Tăng cường hoạt động
|
<10 |
Có thể lập trình (500 ~ 6000)
|
Vâng.
|
Không.
|
TQFN-2×2-10L
|
5.5A, 23,7mΩFuse điện tử hỗ trợ dẫn điện hai chiều
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Active Low (-xRN) Active High (Điều khác)
|
< 70 (-xRN)
< 5 (các loại khác)
|
Có thể lập trình (500 ~ 4000)
|
Vâng.
|
Không (-xRD)
Vâng (các thứ khác)
|
TDFN-2×2-8AL
|
4A, 35mΩeFuse với chức năng kẹp quá điện áp có thể chọn
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Tăng cường hoạt động
|
<3.5
|
Có thể lập trình (1000 ~ 5000)
|
Vâng.
|
Không.
|
TDFN-3×3-10AL
|
Bộ an toàn điện tử 5V/12V (eFuses) với chức năng OVP và kiểm soát FET chặn
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Chất lượng hoạt động thấp
|
<2
|
Vâng.
|
Không.
|
WLCSP-2.56×1.54-15B
|
Điện áp cao, USB PD Power Switch
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Không có
|
Vâng.
|
Không.
|
UTDFN-2×2-8AL
|
Chọn nguồn sạc 20V tự động và OTG Feeding Switch Combine
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Tăng cường hoạt động
|
< 2.5
|
Có thể lập trình (100~1700)
|
Vâng.
|
Không.
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, giới hạn dòng điều chỉnh, khởi động mềm, gói nhỏ
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Tăng cường hoạt động
|
< 1
|
1850
|
Vâng.
|
Không.
|
SOT-23-5
|
1.1A Điện ra, giới hạn điện cố định 1,85A, điện năng thấp
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Không có
|
NA
|
1750 |
Vâng.
|
Không.
|
SOT-23-5
|
1.1A Điện ra, giới hạn điện cố định 1,75A, công suất thấp
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Tăng cường hoạt động
|
< 1
|
1100 |
Vâng.
|
Vâng.
|
SOIC-8,TDFN-3×3-8L
|
600mA Điện ra, 1.1A giới hạn dòng cố định, kênh kép
|
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh việc áp dụng mạch tích hợp trong các hệ thống máy chủ. Để giúp lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
