Chip IC mạch tích hợp màn hình AMOLED đầu ra ba lần
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM3836A |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Điện áp: | -0,3V đến 6V | Điện áp SW3, VO3: | -0,3V đến 10V |
|---|---|---|---|
| Điện áp VO2: | -6,5V đến 0,3V | Điện áp SW2: | -6,5V đến 5,5V |
| TQFN-3×3-16L, θJA: | 45oC/tuần | nhiệt độ ngã ba: | +150℃ |
| Phạm vi nhiệt độ lưu trữ: | -65 đến +150℃ | Nhiệt độ chì (Hàn, 10 giây): | +260℃ |
| HBM: | 3000V | CDM: | 1000V |
| Làm nổi bật: | Chip IC màn hình AMOLED có đầu ra ba,Chip IC Mosfet công suất cao,Chip cung cấp điện mạch tích hợp |
||
Mô tả sản phẩm
● Dải điện áp đầu vào 2,9V đến 4,5V
● Bộ chuyển đổi tăng cường đồng bộ (ELVDD)
Điện áp đầu ra 4.6V đến 5.0V với các bước 100mV
Điện áp đầu ra mặc định 4.6V Độ chính xác 1%
Chân cảm biến điện áp đầu ra để bù tổn thất đường dẫn (FBS)
● Bộ chuyển đổi Buck-Boost đảo ngược đồng bộ (ELVSS)
-5.4V đến -1.4V Điện áp đầu ra với các bước 100mV
-2.5V Điện áp đầu ra mặc định Độ chính xác 1,2% ở -2,5V
● ELVDD & ELVSS Khả năng hiện tại đầu ra kết hợp
Lên đến 800mA ở 4.6V/-2.5V (VIN = 3.1V)
Lên đến 780mA ở 4.6V/-2.7V (VIN = 3.1V)
Lên đến 750mA ở 4.6V/-3.0V (VIN = 3.1V)
Lên đến 630mA ở 4.6V/-4.0V (VIN = 3.1V)
Lên đến 510mA ở 4.6V/-5.4V (VIN = 3.1V)
● Bộ chuyển đổi tăng cường đồng bộ (AVDD)
Điện áp đầu ra 5,8V đến 7,9V với các bước 300mV
Điện áp đầu ra mặc định 6.1V
Độ chính xác 1%
Khả năng dòng điện đầu ra 100mA
● Cách ly hai chiều VIN và VOUT
● Bảo vệ ngắn mạch (SCP)
● Bảo vệ quá tải
● Tắt máy do nhiệt
● Độ trễ khởi động VELVSS: 10ms
● Thời gian phát hiện ngắn mạch và OLP: 1ms

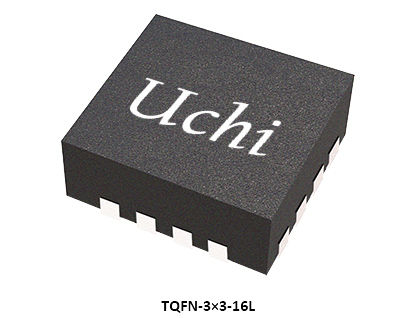

● Có sẵn trong Gói TQFN-3×3-16L màu xanh lá cây
Màn hình OLED ma trận hoạt động

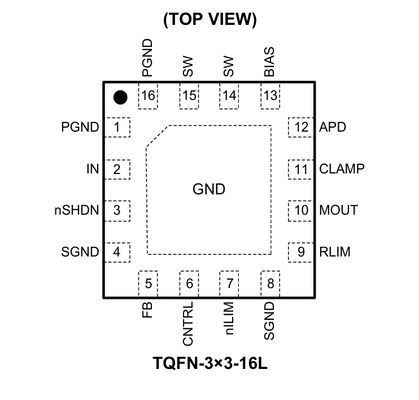

Cấu hình ghim
Ghim mô tả
Hướng dẫn lựa chọn sản phẩm
| Mã sản phẩm |
EL Dòng điện đầu ra
Tối đa
(mA)
|
số VIN
tối thiểu
(V)
|
số VIN
Tối đa
(V)
|
đầu ra
Số kênh
(V)
|
Điều khiển
Giao diện
|
đầu ra
|
Gói hàng
|
Đặc trưng |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5,5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, ba đầu ra, dành cho thiết bị đeo được
|
|
SGM38045
|
70 | 2.7 | 4,8 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Không có cuộn cảm, ba đầu ra, dành cho thiết bị đeo được
|
|
SGM38046
|
90 | 2.7 | 5,5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Ba đầu ra, dành cho thiết bị đeo được
|
|
SGM3851A
|
400 | 2.9 | 4,5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Ba đầu ra, dành cho điện thoại thông minh
|
|
SGM3836A
|
600 | 2.9 | 4,5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Ba đầu ra, dành cho điện thoại thông minh
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Ba đầu ra, dành cho điện thoại thông minh
|
|
SGM3838
|
700 | 2,5 | 4,8 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Ba đầu ra, dành cho điện thoại thông minh & PAD
|
|
SGM3839
|
1200 | 2,5 | 4,8 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Ba đầu ra, dành cho điện thoại thông minh & PAD
|
|
SGM3842
|
1000 | 2.9 | 4,8 | 4 |
1 dây
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Bốn đầu ra, dành cho điện thoại thông minh và PAD có màn hình AMOLED song song
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
TÔI2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sáu đầu ra, dành cho điện thoại thông minh & PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 dây
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sáu đầu ra, dành cho điện thoại thông minh & PAD
|
|
SGM3840
|
1000 | 2,5 | 4,8 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Ba đầu ra, dành cho điện thoại thông minh & PAD
|
|
SGM3837S
|
800 | 2,5 | 5 | 3 |
1 dây
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Ba đầu ra, dành cho điện thoại thông minh & PAD
|
Giải pháp này thể hiện ứng dụng của mạch tích hợp trong điện thoại thông minh và máy tính bảng. Để được hỗ trợ lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
