Chuyển chế độ điện IC 2.5V đến 5.5V, 2A, hiệu quả cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM61020 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| VIN, EN, PG: | -0,3V đến 6V | fb: | -0,3V đến 5V |
|---|---|---|---|
| SW (DC): | -0,3V đến VIN + 0,3V | SW (AC, Dưới 10ns) trong khi Chuyển mạch: | -2V đến 9V |
| SOT-23-5, θJA: | 193oC/tuần | SOT-23-5, θJB: | 36,9oC/tuần |
| SOT-23-5, θJC: | 61,9oC/tuần | SOT-563-6, θJA: | 127,3oC/tuần |
| SOT-563-6, θJB: | 32,9oC/tuần | SOT-563-6, θJC: | 63,6oC/tuần |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65 đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Làm nổi bật: | 2.5V đến 5.5V đồng bộ chuyển đổi buck,IC hiệu suất cao 2A,IC điện chuyển đổi chế độ với bảo hành |
||
Mô tả sản phẩm
Chuyển chế độ điện IC 2.5V đến 5.5V, 2A, hiệu quả cao
SGM61020 là một bộ chuyển đổi BuckDC/DC đồng bộ hiệu suất cao với khả năng dòng điện đầu ra 2A và điện áp đầu ra có thể điều chỉnh.Sử dụng điều khiển dòng cao điểm thích nghi trong thời gian tắt, hiệu suất của thiết bị này cao hơn 80% đối với tải trọng trên 1mA và đạt 95% trong phạm vi tải trọng trung bình (5V đến 3.3V).
Thiết bị này hoạt động với chế độ điều chỉnh chiều rộng xung gần như cố định 1,5MHz (PWM) cho tải trọng vừa phải hoặc nặng.Lượng điện tĩnh hoạt động của PSM rất thấpMặc dù dòng điện tĩnh thấp như vậy, phản ứng tạm thời với sự thay đổi tải trọng lớn là tuyệt vời.Điện tắt thiết bị thường là0.03μA.
SGM61020 cung cấp một điện áp đầu ra có thể điều chỉnh bằng một bộ chia kháng cự bên ngoài.Một số tính năng khác bao gồm khởi động mềm nội bộ để hạn chế dòng chảy khởi động, bảo vệ quá mức và tắt nhiệt, cho phép đầu vào và đầu ra công suất tốt (chỉ cho phiên bản SGM61020P).

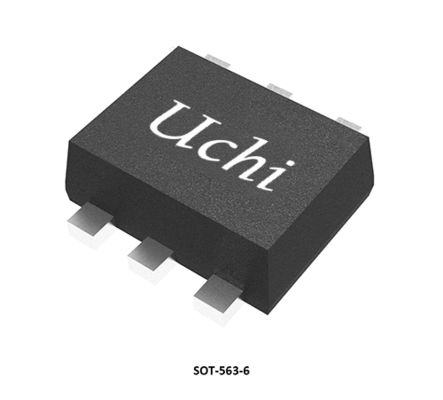

SGM61020 có sẵn trong gói SOT-23-5 và SOT-563-6 xanh.
Thiết bị này hoạt động với chế độ điều chỉnh chiều rộng xung gần như cố định 1,5MHz (PWM) cho tải trọng vừa phải hoặc nặng.Lượng điện tĩnh hoạt động của PSM rất thấpMặc dù dòng điện tĩnh thấp như vậy, phản ứng tạm thời với sự thay đổi tải trọng lớn là tuyệt vời.Điện tắt thiết bị thường là0.03μA.
SGM61020 cung cấp một điện áp đầu ra có thể điều chỉnh bằng một bộ chia kháng cự bên ngoài.Một số tính năng khác bao gồm khởi động mềm nội bộ để hạn chế dòng chảy khởi động, bảo vệ quá mức và tắt nhiệt, cho phép đầu vào và đầu ra công suất tốt (chỉ cho phiên bản SGM61020P).
SGM61020 có sẵn trong gói SOT-23-5 và SOT-563-6 xanh.
Các đặc điểm chính
● Phạm vi điện áp đầu vào từ 2,5V đến 5,5V
● Điện áp đầu ra có thể điều chỉnh từ 0,6V đến VIN
● Hiệu quả lên đến 95%
● Chuyển đổi MOSFET RDSON thấp (100mΩ/55mΩ)
● Chế độ tiết kiệm năng lượng cho hiệu quả tải trọng nhẹ
● 42μA (TYP) Điện tĩnh hoạt động
● Khả năng chu kỳ làm việc 100% cho việc bỏ học thấp
● Tần số chuyển đổi PWM 1,5MHz
● Điện năng xuất tốt (Chỉ SGM61020P)
● Bảo vệ chống quá điện
● Bảo vệ chống tắt nhiệt
● Bảo vệ chống điện áp thấp (UVLO)
● Bao bì nhỏ:SGM61020: Có sẵn trong gói màu xanh lá cây SOT-23-5 và SOT-563-6SGM61020P: Có sẵn trong gói màu xanh lá cây SOT-563-6
Ứng dụng
Các ứng dụng chạy bằng pin
Điểm tải
Các nguồn cung cấp điện cho bộ xử lý
Đạp đĩa cứng (HDD) / Đạp SSD (Solid State Drive)
Điểm tải
Các nguồn cung cấp điện cho bộ xử lý
Đạp đĩa cứng (HDD) / Đạp SSD (Solid State Drive)
Ứng dụng điển hình
Cấu hình chân
Mô tả pin
Hướng dẫn lựa chọn sản phẩm
Cấu hình chân
Mô tả pin
Hướng dẫn lựa chọn sản phẩm
|
DC/DC
Topology
|
Số phần |
Điện xuất
Tối đa
(mA)
|
Số VIN
Khoảng phút
(V)
|
Số VIN
Tối đa
(V)
|
Sản lượng
Điện áp
(V) |
Thay đổi
Tần số
(MHz)
|
(MHz)
Hiện tại
(μA)
|
Tắt máy
Hiện tại
(μA)
|
Khả năng
Lý luận
|
Hiệu quả
Tối đa
(%)
|
Bao gồm
|
Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Định nghĩa:
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8
|
7.5V đến 40V nguồn đầu vào, CC/CV đồng bộ Buck Converter
|
|
Định nghĩa:
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (Exposed Pad)
|
7.5V đến 40V nguồn đầu vào, CC/CV đồng bộ Buck Converter
|
| Định nghĩa: |
AAP6013A
|
8000 | 7.5 | 36 | Adj | Adj (0,05 ~ 0,8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V đến 36V nguồn đầu vào, CC/CV đồng bộ Buck PWM Converter
|
| Định nghĩa: |
AAP6153A
|
NA | 7.5 | 40 | Adj | Adj (0,1 ~ 0,8) | 1200 | 1700 | NA | 97 |
MSOP-10 (Bảng phơi sáng)
|
7.5V đến 36V nguồn đầu vào, CC/CV đồng bộ Buck PWM Converter
|
| Định nghĩa: | SGM6010 |
3000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0.3 ~ 2 | 410 | <2 | Chất lượng hoạt động thấp | 95 |
TDFN-3×3-10L
|
3A, hiệu quả cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (từ 1,2) |
1.4
|
300
|
<2 |
Tăng cường hoạt động
|
95 |
TDFN-3×3-10L
|
2A, hiệu suất cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (dưới 0,6) | 1.6 | 30 | < 1 |
Tăng cường hoạt động
|
95 |
TSOT-23-5
|
800mA, hiệu quả cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (tới 0.6
|
1.6 | 30 | < 1 |
Tăng cường hoạt động
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, hiệu quả cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (dưới 1.2)
|
1.4 | 55 | <2 |
Tăng cường hoạt động
|
95 |
TDFN-3×3-10L
|
2A, hiệu suất cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (từ 0,8)
|
1.6 | 30 |
< 1
|
Tăng cường hoạt động
|
95 |
TDFN-3×3-10L
|
1.2A, hiệu suất cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (từ 0,8)
|
1.6 | 30 |
< 1
|
Tăng cường hoạt động
|
95 |
TDFN-2×3-8L
|
1.2A, hiệu suất cao, điện áp thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Tăng cường hoạt động
|
92 |
WLCSP-0.8×1.6-8B
|
Dòng điện tĩnh cực thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Tăng cường hoạt động
|
92 |
WLCSP-0.8×1.6-8B
|
Dòng điện tĩnh cực thấp, đồng bộ Buck
|
| Định nghĩa: |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
<0.25
|
Tăng cường hoạt động
|
96 |
WLCSP-0.74×1.09-6B
|
Dòng điện tĩnh cực thấp, đồng bộ Buck |
| Định nghĩa: |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
Tăng cường hoạt động
|
90 |
UTDFN-1.5×2-6L
|
1.4MHz, 600mA đồng bộ Buck
|
|
| Định nghĩa: |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1.5 |
0.06
|
0.3
|
Tăng cường hoạt động
|
80 |
TDFN-2×1.5-8L, WLCSP- 0.89×1.19-6B
|
1.8V đến 5.5V, 750mA, 60nA Chuyển đổi Buck đồng bộ điện tĩnh
|
|
Non-Sync Buck
|
SGM6060
|
2000 | 3.8 | 55 |
Adj
|
0.2 đến 2
|
126 |
< 18
|
Tăng cường hoạt động
|
95 |
TDFN-3×3-10L, SOIC-8 (Bộ phơi sáng)
|
55V đầu vào, 2A không đồng bộ Buck
|
|
Non-Sync Buck
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Tăng cường hoạt động
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Chuyển đổi Buck
|
|
Định nghĩa:
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0,5 ~ V)IN)
|
3.5 | 26 |
<3
|
Tăng cường hoạt động
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1,8V đến 5,5V đồng bộ Buck
|
|
Định nghĩa:
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 cố định bên trong
|
5.8 |
22
|
<0.5
|
Tăng cường hoạt động
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA đồng bộ Buck
|
|
Định nghĩa:
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Tăng cường hoạt động
|
95 |
TDFN-2×2-8AL
|
1.2A Vòng hiệu suất cao với chế độ AHP-COT
|
|
Định nghĩa:
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6,5/8
|
20 |
< 1
|
Tăng cường hoạt động
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Micro-Point-of-Load Buck
|
|
Định nghĩa:
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 |
42
|
< 1
|
Tăng cường hoạt động
|
95 |
SOT-23-5, SOT-563-6
|
2A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
Tăng cường hoạt động
|
95 |
SOT-23-5, SOT-23-6
|
2A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
Tăng cường hoạt động
|
95 |
SOT-23-5, SOT-23-6
|
2A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Tăng cường hoạt động
|
95 |
TDFN-2×2-8AL
|
2A Cổ hiệu suất cao với chế độ AHP-COT
|
|
Định nghĩa:
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5.7/400
|
<1.8
|
Tăng cường hoạt động
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V đến 5.5V, 2A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ V)IN) |
2.5/2
|
42/410
|
<0.3 |
Tăng cường hoạt động
|
95 |
TDFN-2×2-7L
|
Hiệu quả cao, 3A, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj
|
2 |
24
|
< 1 |
Tăng cường hoạt động
|
95 |
TDFN-2×2-8AL
|
3A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 45 | < 1 |
Tăng cường hoạt động
|
95 |
SOT-563-6
|
Điện áp thấp, 3A hiệu quả cao đồng bộ Buck
|
|
Định nghĩa:
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
Tăng cường hoạt động
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V đến 5.5V, 3A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
2.5/2
|
42/420
|
<1.5
|
Tăng cường hoạt động
|
95 |
TDFN-2×2-7L
|
4A, hiệu quả cao, đồng bộ Buck
|
|
Định nghĩa:
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
Tăng cường hoạt động
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V đến 5.5V, 4A, hiệu quả cao, đồng bộ Buck
|
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống không gian / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh việc áp dụng mạch tích hợp trong điện thoại thông minh và máy tính bảng.
Muốn biết thêm chi tiết về sản phẩm này
