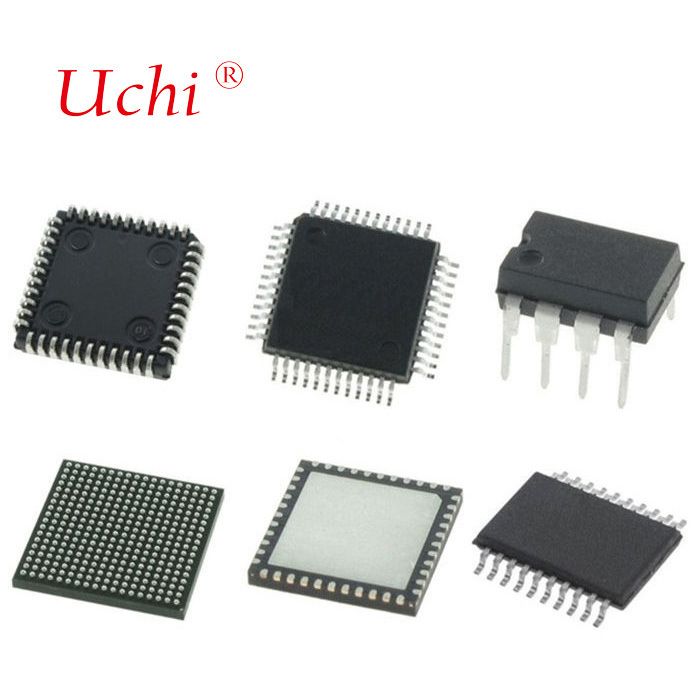

1.5A, 7.5V H-Bridge Driver cho chip IC mạch tích hợp động cơ / cuộn dây
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM42507 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| VCC: | -0,3V đến 9V | Dải điện áp chân đầu vào kỹ thuật số: | -0,3V đến 6V |
|---|---|---|---|
| SC70-6, θJA: | 245,8oC/W | TSOT-23-6, θJA: | 217,8oC/tuần |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65 đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 5000V |
| CDM: | 1000V | mm: | 300V |
| Làm nổi bật: | 1.5A H-Bridge motor driver IC,7.5V mạch tích hợp điều khiển động cơ,Chip trình điều khiển cầu H cho cuộn |
||
Mô tả sản phẩm
Trình điều khiển cầu H 1.5A, 7.5V cho chip IC mạch tích hợp động cơ/cuộn dây
SGM42507 là IC điều khiển tích hợp cho động cơ truyền động và cuộn dây trong các ứng dụng công nghiệp. Các chân PH và EN/FAULT cho phép giao tiếp đơn giản với các mạch điều khiển.
Các chức năng bảo vệ bên trong được cung cấp để khóa điện áp thấp (UVLO), bảo vệ quá dòng (OCP) và bảo vệ quá nhiệt (OTP). Các điều kiện lỗi được biểu thị bằng chân EN/FAULT.
SGM42507A có sẵn trong gói TSOT-23-6 màu xanh lá cây. SGM42507B/C có sẵn trong các gói GreenSC70-6 và TSOT-23-6. Chúng hoạt động trong phạm vi nhiệt độ môi trường xung quanh từ -40oC đến +125oC.
Các chức năng bảo vệ bên trong được cung cấp để khóa điện áp thấp (UVLO), bảo vệ quá dòng (OCP) và bảo vệ quá nhiệt (OTP). Các điều kiện lỗi được biểu thị bằng chân EN/FAULT.
SGM42507A có sẵn trong gói TSOT-23-6 màu xanh lá cây. SGM42507B/C có sẵn trong các gói GreenSC70-6 và TSOT-23-6. Chúng hoạt động trong phạm vi nhiệt độ môi trường xung quanh từ -40oC đến +125oC.
Các tính năng chính
● Bảo vệ OC/UV/OT bên trong
Tùy chọn ngưỡng quá dòng: 0,45A/0,9A/1,5A
Tùy chọn ngưỡng điện áp: 1.75V/2.8V/3.6V
Bảo vệ quá nhiệt
● Phạm vi cung cấp lên tới 7,5V cho các ứng dụng Được cung cấp bởi:
1 Li+/Poly Cell 2/3/4 Tế Bào Khô
1/2 tế bào LiSOCl2
● Chế độ phân rã chậm hoặc nhanh có thể lựa chọn
● Phạm vi nhiệt độ hoạt động -40oC đến +125oC
● SGM42507A có sẵn trong Gói TSOT-23-6 màu xanh lá câySGM42507B/C có sẵn trong các gói SC70-6 vàTSOT-23-6 màu xanh lá cây
Ứng dụng
người máy
Đồng hồ tiện ích
điện từ
Đồng hồ tiện ích
điện từ
Ứng dụng điển hình
Cấu hình ghim
Ghim mô tả
Hướng dẫn lựa chọn sản phẩm
Cấu hình ghim
Ghim mô tả
Hướng dẫn lựa chọn sản phẩm
| Mã sản phẩm |
Cầu đầy đủ
mỗi
Bưu kiện
|
Loại động cơ
|
VCC
tối thiểu
(V)
|
VCC
Tối đa
(V)
|
RMS
Dòng điện đầu ra
(MỘT)
|
Đỉnh cao
Dòng điện đầu ra
(MỘT)
|
Điều khiển
Giao diện
|
RDS(BẬT)
(HS+LS) trên mỗi kênh
(mΩ)
|
Vận hành
Nhiệt độ
Phạm vi (°C)
|
Gói hàng
|
Đặc trưng |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM42500
|
1 |
Động cơ DC
|
7
|
40 | 3.6 |
xung điện
|
410
|
-40 đến +125
|
SOIC-8 (Tấm tiếp xúc)
|
Trình điều khiển động cơ DC chải 3.6A
|
|
|
SGM42501
|
1 |
Động cơ DC
|
7
|
40 | 3.6 |
PH/EN
|
410
|
-40 đến +125
|
SOIC-8 (Tấm tiếp xúc)
|
Trình điều khiển động cơ DC chải 3.6A
|
|
|
SGM42505
|
1 |
Động cơ DC
|
7
|
40 | 3.6 |
xung điện
|
410
|
-40 đến +125
|
SOIC-8 (Tấm tiếp xúc)
|
Trình điều khiển động cơ DC chải 3.6A
|
|
|
SGM42506
|
1 |
Động cơ DC
|
7
|
40 | 3.6 |
PH/EN
|
410
|
-40 đến +125
|
SOIC-8 (Tấm tiếp xúc)
|
Trình điều khiển động cơ DC chải 3.6A
|
|
|
SGM42507
|
1 |
Động cơ DC
|
1.9
|
7,5 | 1,5 |
PH/EN
|
555 |
-40 đến +125
|
SC70-6,TSOT-23-6
|
Trình điều khiển cầu H 1.5A, 7.5V cho động cơ/cuộn dây
|
|
|
SGM42512
|
1 |
Động cơ DC
|
1.9
|
5,5 | 1,5 |
PH/EN
|
545 |
-40 đến +125
|
TSOT-23-6 |
Trình điều khiển động cơ cầu H đơn
|
|
|
SGM42513
|
1 |
Động cơ DC
|
1.9
|
5,5 | 1,5 | xung điện | 545 |
-40 đến +125
|
TSOT-23-6 |
Trình điều khiển động cơ cầu H đơn
|
|
|
SGM42540
|
1 |
Động cơ DC
|
8
|
45 | 3,5 | 4,5 |
PH/EN
|
210
|
-40 đến +85
|
TSSOP-28 (Bàn tiếp xúc)
|
Trình điều khiển động cơ DC cầu H đơn
|
|
SGM42609
|
1 |
Động cơ DC
|
2.7 | 24 | 1,5 | 2 | xung điện | 480 | -40 đến +125 |
MSOP-10,TDFN-3×3-10L
|
Trình điều khiển động cơ cầu H đơn |
|
SGM42541
|
2 |
Động cơ DC/bước
|
8
|
45 | 2 | xung điện | 420 | -40 đến +85 |
TSSOP-28 (Bàn tiếp xúc)
|
Trình điều khiển cầu H kép
|
|
|
SGM42544
|
4 hiệp
|
Động cơ DC/bước
|
8
|
45 | 1,75 | 2 |
EN/IN
|
440 | -40 đến +125 |
TSSOP-28 (Bàn tiếp xúc)
|
Trình điều khiển nửa cầu Quad
|
|
SGM42600
|
2 |
Động cơ DC/bước
|
2.7 | 24 | 1,5 | 2 | xung điện | 410 | -40 đến +125 |
TSSOP-16 (Tấm lót),TQFN-4×4-16L
|
Trình điều khiển động cơ cầu H kép
|
|
SGM42610
|
2 |
Động cơ DC/bước
|
2,5
|
16 | 0,85 | 1.2 |
4×PWM
|
1540
|
-40 đến +85 |
MSOP-10 (Tấm tiếp xúc),SSOP-10
|
Trình điều khiển động cơ bước
|
|
SGM42611A
|
2 |
Động cơ DC/bước
|
2,5
|
16 | 0,85 | 1.2 |
4×PWM
|
1540
|
-40 đến +85 |
MSOP-10 (Tấm tiếp xúc),SSOP-10
|
Trình điều khiển động cơ bước
|
|
SGM42611B
|
2 |
Động cơ DC/bước
|
2,5
|
16 | 0,85 | 1.2 |
2×PWM
|
1540
|
-40 đến +85 |
MSOP-10 (Tấm tiếp xúc),SSOP-10
|
Trình điều khiển động cơ bước
|
|
SGM42633
|
2 |
Động cơ DC/bước
|
2,5
|
12 | 0,6 | 1 | xung điện |
1610
|
-40 đến +125 |
TSSOP-16 (Tấm lót),TQFN-3×3-16L
|
Trình điều khiển động cơ cầu H kép
|
|
SGM42606
|
1 |
Động cơ DC
|
2 | 12 | 3 | 6 | xung điện | 72 | -40 đến +85 |
TQFN-5.5×3.5-24L
|
Trình điều khiển động cơ cầu H
|
|
SGM42622B
|
2 |
Động cơ bước
|
1.8 | 12 | 1.3 | 2 |
STP/TRỰC TIẾP
|
500 | -40 đến +85 |
TQFN-3×3-16L
|
Trình điều khiển động cơ bước với bước vi mô 1/256
|
Mạch tích hợp (IC) đóng vai trò là nền tảng của thiết bị điện tử hiện đại, có kích thước nhỏ, mức tiêu thụ điện năng thấp, hiệu suất mạnh mẽ và độ tin cậy cao. Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, thông tin liên lạc, điện tử ô tô, thiết bị y tế và hệ thống phòng thủ/không gian vũ trụ.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu hỗn hợp và tương tự hiệu suất cao cho các ứng dụng tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, điện toán, điện tử tiêu dùng và thiết bị y tế.
Giải pháp này thể hiện ứng dụng của mạch tích hợp trong robot quét. Để được hỗ trợ lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
