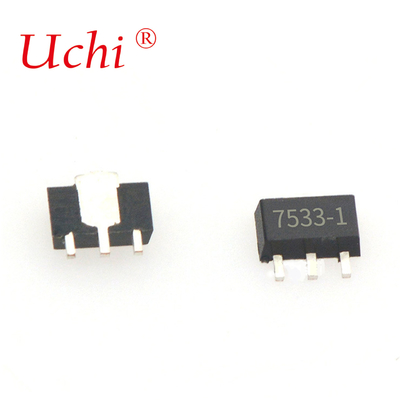

SOT89-3 HT7550-1 100mA Năng lượng thấp LDO 24V Trong thiết bị chạy pin
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | HT7550 7530 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | LDO công suất thấp 100mA,năng lượng thấp Ldo 24V,Thiết bị chạy pin năng lượng thấp |
||
|---|---|---|---|
Mô tả sản phẩm

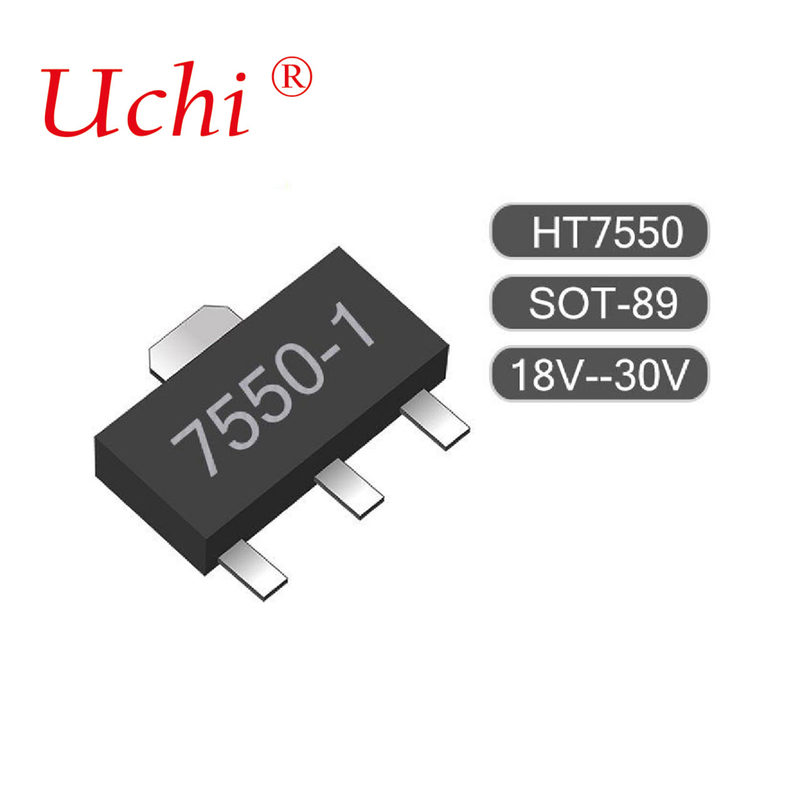

SOT89-3 HT7550-1 100mA LDO năng lượng thấp
● Mô hình sản phẩm liên quan: HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...
| Phần Không.. | Điện áp đầu ra | Gói | Đánh dấu |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (đối với TO-92) 75XX-1 (đối với SOT-89) 5XX1 (đối với SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Lưu ý: XX đại diện cho điện áp đầu ra.
Đối với các thiết bị không có chì, gói TO-92 sẽ thêm một dấu hiệu ′′# ′′ vào cuối mã ngày, trong khi gói SOT-89 & SOT-25 sẽ thêm một dấu hiệu ′′# ′′ vào cuối nhãn.
Toàn thể Tối đa Đánh giá
Điện áp cung cấp..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Tiêu thụ năng lượng (*1)... 250mW Nhiệt độ hoạt động... 40 oC đến 85 oC
Tiêu thụ năng lượng (*2).......................... 150mW
Lưu ý: Đây chỉ là các chỉ số căng thẳng. Căng thẳng vượt quá phạm vi được chỉ định trong mục "Đồng độ tối đa tuyệt đối" có thể gây ra thiệt hại đáng kể cho thiết bị.Hoạt động chức năng của thiết bị này trong các điều kiện khác ngoài những điều được liệt kê trong thông số kỹ thuật không được ngụ ý và tiếp xúc lâu dài với điều kiện cực đoan có thể ảnh hưởng đến độ tin cậy của thiết bị.
*1: áp dụng cho SOT89 và TO-92 *2: áp dụng cho SOT-25
Đặc điểm điện
HT7530-1, +3.0V Sản lượng LoạiTa=25oC
| Biểu tượng | Parameter | Điều kiện thử nghiệm | Khoảng phút. | Loại. | Tối đa. | Đơn vị | |
| V IN | Điều kiện | ||||||
| V OUT | Độ dung nạp điện áp đầu ra | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | Điện xuất | 5V | 60 | 100 | mA | ||
| ΔV OUT | Quy định tải | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Giảm điện áp | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Tiêu thụ hiện tại | 5V | Không tải | ️ | 2.5 | 5 | μA |
| ΔVOUT | Quy định đường | ️ | 4V≤V IN≤24V IOUT=1mA | ️ | 0.2 | ️ | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Điện áp đầu vào | ️ | ️ | ️ | ️ | 24 | V |
| ΔVĐứng ngoàiΔTa | Tỷ lệ nhiệt độ | 5V |
IOUT=10mA 0oC |
️ | ± 0.45 | ️ | mV/oC |
HT7533-1, +3.3V Sản lượng LoạiTa=25oC
| Biểu tượng | Parameter | Điều kiện thử nghiệm | Khoảng phút. | Loại. | Tối đa. | Đơn vị | |
| V IN | Điều kiện | ||||||
| V OUT | Độ dung nạp điện áp đầu ra | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | Điện xuất | 5.5V | ️ | 60 | 100 | ️ | mA |
| ΔV OUT | Quy định tải | 5.5V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Giảm điện áp | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Tiêu thụ hiện tại | 5.5V | Không tải | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Quy định đường | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Điện áp đầu vào | 24 | V | ||||
| ΔVĐứng ngoàiΔTa | Tỷ lệ nhiệt độ | 5.5V |
IOUT=10mA 0oC |
️ |
± 0.5 |
️ |
mV/oC |
HT7536-1, +3.6V Sản lượng LoạiTa=25oC
| Biểu tượng | Parameter | Điều kiện thử nghiệm | Khoảng phút. | Loại. | Tối đa. | Đơn vị | |
| V IN | Điều kiện | ||||||
| V OUT | Độ dung nạp điện áp đầu ra | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | Điện xuất | 5.6V | ️ | 60 | 100 | ️ | mA |
| ΔV OUT | Quy định tải | 5.6V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Giảm điện áp | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Tiêu thụ hiện tại | 5.6V | Không tải | ️ | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Quy định đường |
️ |
4.6V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| V IN | Điện áp đầu vào | ️ | ️ | ️ | ️ | 24 | V |
| ΔVĐứng ngoàiΔTa | Tỷ lệ nhiệt độ | 5.6V |
IOUT=10mA 0oC |
️ |
± 0.6 |
️ |
mV/oC |
HT7544-1, +4.4V Sản lượng LoạiTa=25oC
| Biểu tượng | Parameter | Điều kiện thử nghiệm | Khoảng phút. | Loại. | Tối đa. | Đơn vị | |
| V IN | Điều kiện | ||||||
| V OUT | Độ dung nạp điện áp đầu ra | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | Điện xuất | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | Quy định tải | 6.4V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Giảm điện áp | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Tiêu thụ hiện tại | 6.4V | Không tải | ️ | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Quy định đường |
️ |
5.4V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| V IN | Điện áp đầu vào | ️ | ️ | ️ | ️ | 24 | V |
| ΔVĐứng ngoàiΔTa | Tỷ lệ nhiệt độ | 6.4V |
IOUT=10mA 0oC |
️ |
± 0.7 |
️ |
mV/oC |
HT7550-1, +5.0V Sản lượng LoạiTa=25oC
| Biểu tượng | Parameter | Điều kiện thử nghiệm | Khoảng phút. | Loại. | Tối đa. | Đơn vị | |
| V IN | Điều kiện | ||||||
| V OUT | Độ dung nạp điện áp đầu ra | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | Điện xuất | 7V | ️ | 100 | 150 | ️ | mA |
| ΔV OUT | Quy định tải | 7V | 1mA≤IOUT≤70mA | ️ | 60 | 150 | mV |
| VDIF | Giảm điện áp | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Tiêu thụ hiện tại | 7V | Không tải | ️ | 2.5 | 5 | μA |
| ΔVOUT | Quy định đường |
️ |
6V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Điện áp đầu vào | ️ | ️ | ️ | ️ | 24 | V |
| ΔVĐứng ngoàiΔTa | Tỷ lệ nhiệt độ | 7V |
IOUT=10mA 0oC |
️ |
± 0.75 |
️ |
mV/oC |
