IC mạch tích hợp bộ khuếch đại thuật toán (op-amp) độ chính xác cao, I/O Rail-to-Rail, 550nA
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM8040-1/-2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Cung cấp điện áp: | 6V | Đầu vào tương tự (VIN+, VIN-): | (-VS) - 0,3V đến (+VS) + 0,3V |
|---|---|---|---|
| Điện áp đầu vào vi sai: | |(-VS) - (+VS)| | nhiệt độ ngã ba: | +150℃ |
| Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ | Nhiệt độ chì (Hàn, 10 giây): | +260℃ |
| HBM: | 8000V | mm: | 400V |
| CDM: | 1000V | Phạm vi nhiệt độ hoạt động: | -40 đến +85 |
| Làm nổi bật: | Op-amp độ chính xác cao 550nA,Bộ khuếch đại thuật toán (op-amp) I/O rail-to-rail,IC mạch tích hợp MOSFET công suất cao |
||
Mô tả sản phẩm
550nA, I/O đường sắt-ràng sắt, IC tăng cường hoạt động chính xác cao
Các bộ khuếch đại hoạt động đơn SGM8040-1 và hai bộ khuếch đại hoạt động SGM8040-2 chính xác cao được đảm bảo hoạt động với một điện áp cấp đơn thấp đến 1,4V,trong khi rút 550nA/Amplifier (TYP) của dòng điện tĩnhCác thiết bị này hỗ trợ các hoạt động đầu vào và đầu ra đường sắt, làm cho chúng lý tưởng cho các ứng dụng chạy bằng pin và di động.
Các đặc điểm chính
- Điện tĩnh thấp: 550nA (TYP)
- Đầu vào và đầu ra đường sắt-đường sắt
- Sản phẩm băng thông tăng: 11kHz (TYP)
- Phạm vi điện áp cung cấp rộng: 1,4V đến 5,5V
- Sự hiệp nhất vững chắc
- Điện áp Offset thấp: 230μV (MAX)
- Phạm vi nhiệt độ hoạt động từ -40°C đến +85°C

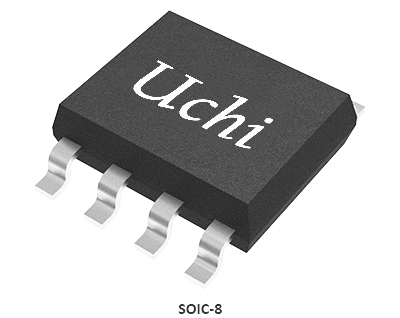

- Có sẵn trong gói xanh SOT-23-5, SC70-5 và SOIC-8
Ứng dụng
- Biểu tượng phòng thu phí
- Sản phẩm đeo
- Đo nhiệt độ
- Hệ thống chạy pin
Ứng dụng điển hình
Hướng dẫn lựa chọn sản phẩm
| Các bộ khuếch đại theo gói | Số phần | IQ/Amp Typ (μA) | Tắt máy | VCC(V) | GBP Typ (kHz) | Tỷ lệ chuyển động Typ (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC của VOS Typ (μV/°C) | Loại IB (pA) | AVO Typ (dB) | CMRR Typ (dB) | Nhập từ đường sắt sang đường sắt | Sản lượng đường sắt đến đường sắt | Gói | Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | Không. | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Vâng. | Vâng. |
SOT-23-5,SC70-5,SOIC-8
|
Dòng điện tĩnh rất thấp, đầu vào và đầu ra đường sắt
|
| 2 | SGM8040-2 | 0.55 | Không. | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Vâng. | Vâng. |
TDFN-2×2-8L, SOIC-8
|
Dòng điện tĩnh rất thấp, đầu vào và đầu ra đường sắt
|
| 1 | SGM8041 | 0.71 | Không. | 1.4~5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | Vâng. | Vâng. |
SOT-23-5, SOIC-8, MSOP-8
|
Dòng điện tĩnh rất thấp, đầu vào và đầu ra đường sắt
|
| 2 | SGM8042 | 0.67 | Không. | 1.4~5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | Vâng. | Vâng. |
SOIC-8,MSOP-8
|
Dòng điện tĩnh rất thấp, đầu vào và đầu ra đường sắt
|
| 4 | SGM8044 | 0.67 | Không. | 1.4~5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | Vâng. | Vâng. |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
Dòng điện tĩnh rất thấp, đầu vào và đầu ra đường sắt
|
| 1 | SGM8045 | 0.71 | Không. | 1.4~5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | Vâng. | Vâng. |
SOT-23-5, SOIC-8, MSOP-8
|
Thường ổn định cho tăng 10, 100kHz, rất thấp IQ, RRIO
|
| 2 | SGM8046 | 0.67 | Không. | 1.4~5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | Vâng. | Vâng. |
SOIC-8,MSOP-8
|
Thường ổn định cho tăng 10, 100kHz, rất thấp IQ, RRIO
|
| 4 | SGM8048 | 0.69 | Không. | 1.4~5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | Vâng. | Vâng. |
SOIC-14, TSSOP-14
|
Thường ổn định cho tăng 10, 100kHz, rất thấp IQ, RRIO
|
| 1 | SGM8141 | 0.38 | Không. | 1.4~5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | Vâng. | Vâng. |
SOT-23-5, SOIC-8, MSOP-8
|
Dòng điện tĩnh cực thấp, đầu vào và đầu ra đường sắt
|
| 2 | SGM8142 | 0.35 | Không. | 1.4~5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | Vâng. | Vâng. |
SOIC-8,MSOP-8
|
Dòng điện tĩnh cực thấp, đầu vào và đầu ra đường sắt
|
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh các ứng dụng mạch tích hợp cho đồng hồ thông minh và thiết bị đeo. Để được hỗ trợ lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
