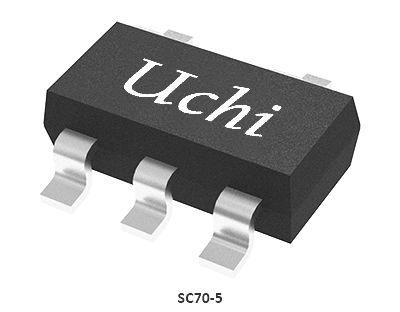

IC Khuếch đại thuật toán CMOS I/O Rail-To-Rail 1MHz 60μA
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM321/358/324 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Cung cấp điện áp: | 6V | Đầu vào tương tự (VIN+, VIN-): | (-VS) - 0,3V đến (+VS) + 0,3V |
|---|---|---|---|
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333oC/tuần |
| SOT-23-5, θJA: | 190oC/tuần | SOIC-8, θJA: | 125oC/tuần |
| MSOP-8, θJA: | 216oC/tuần | Phạm vi nhiệt độ hoạt động: | -40 đến +85 |
| Làm nổi bật: | Op amp điện áp cao 6V,Op amp điện áp cao 400V,IC khuếch đại thuật toán điện áp cao |
||
Mô tả sản phẩm
1MHz, 60μA, Rail-to-Rail I/OCMOS Operational Amplifiers IC mạch tích hợp
SGM321 (một), SGM358 (hai) và SGM324 ((quad) là các bộ khuếch đại phản hồi điện áp chi phí thấp.và chỉ tiêu thụ 60μA điện tĩnh cho mỗi bộ khuếch đạiChúng cung cấp đầu vào đường ray-đối-đường ray với một phạm vi điện áp đầu vào phổ biến và chuyển động điện áp đầu ra đường ray-đối-đường ray. Tính năng này làm cho SGM321/358/324 phù hợp cho ASIC đệm.SGM321/358/324 cung cấp một sản phẩm băng thông tăng của 1MHz và một dòng bias đầu vào cực thấp của 10pAChúng rất thích hợp cho các cảm biến piezoelectric, tích hợp và khuếch đại photodiode.giám sát an toànSGM321 có sẵn trong gói Green SOT-23-5 và SC70-5. SGM358 có sẵn trong GreenSOIC-8,MSOP-8 và DIP-8SGM324 có sẵn trong gói TSSOP-14 và SOIC-14 xanh. Chúng được chỉ định trong phạm vi nhiệt độ công nghiệp mở rộng (-40 °C đến +85 °C)
Các đặc điểm chính
• Chi phí thấp
• Điện áp Input Offset: 5mV (MAX)
• Điện Bias đầu vào cực thấp: 10pA (TYP)
• Sự hiệp nhất tăng trưởng vững chắc
• Sản phẩm băng thông tăng: 1MHz
• Đầu vào và đầu ra đường sắt-đường sắt
• Phạm vi điện áp cung cấp: 2.1V đến 5.5V
• Phạm vi điện áp đầu vào: -0,1V đến 5,6V với VS = 5,5V
• Dòng điện tĩnh thấp: 60μA / Amplifier (TYP)
• Phạm vi nhiệt độ hoạt động từ -40°C đến +85°C
• Bao bì nhỏ:SGM321 Có sẵn trong gói màu xanh lá cây SOT-23-5 và SC70-5SGM358 Có sẵn trong gói màu xanh lá cây SOIC-8, MSOP-8 và DIP-8SGM324 Có sẵn trong gói màu xanh lá cây SOIC-14 và TSSOP-14
Ứng dụng
Bộ khuếch đại đầu vào hoặc đầu ra ASIC
Máy gia tăng bộ chuyển đổi sợi phích điện
Thiết bị chạy bằng pin
Thiết bị di động
Giao diện cảm biến
Thiết bị y tế
Truyền thông di động
Các đầu ra âm thanh
Máy phát hiện khói
Điện thoại di động
Máy tính xách tay
Thẻ PCMCIA
Cấu hình chân
Hướng dẫn lựa chọn sản phẩm
| Các bộ khuếch đại theo gói | Số phần | IQ/Amp Typ (μA) | Tắt máy | VCC(V) | GBP Typ (kHz) | Tỷ lệ chuyển động Typ (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC của VOS Typ (μV/°C) | Loại IB (pA) | AVO Typ (dB) | CMRR Typ (dB) | Nhập từ đường sắt sang đường sắt | Sản lượng đường sắt đến đường sắt | Gói | Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | Không. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Vâng. | Vâng. |
SC70-5, SOT-23-5
|
Mục đích chung Amp năng lượng thấp
|
|
| 4 | SGM324 | 60 | Không. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Vâng. | Vâng. |
SOIC-14, TSSOP-14
|
Mục đích chung Amp năng lượng thấp
|
|
| 2 | SGM358 | 60 | Không. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Vâng. | Vâng. |
SOIC-8,MSOP-8,DIP-8
|
Mục đích chung Amp năng lượng thấp
|
|
| 1 | SGM8038-1 | 6 | Không. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | Vâng. | Vâng. |
SOT-23-5,SC70-5,SOIC-8
|
Độ chính xác cao, đầu vào và đầu ra đường sắt đến đường sắt
|
| 2 | SGM8038-2 | 6 | Không. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | Vâng. | Vâng. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Độ chính xác cao, đầu vào và đầu ra đường sắt đến đường sắt
|
| 1 | SGM8049-1 | 2.5 | Không. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Vâng. | Vâng. |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
|
| 2 | SGM8049-2 | 2.5 | Không. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Vâng. | Vâng. |
SOT-23-8, SOIC-8
|
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
|
| 4 | SGM8049-4 | 2.5 | Không. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Vâng. | Vâng. |
TSSOP-14
|
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
|
| 1 | SGM8210-1 | 50 | Không. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Vâng. | Vâng. |
SOT-23-5,SC70-5
|
Điện áp cao, năng lượng vi mô, chính xác
|
| 2 | SGM8210-2 | 50 | Không. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Vâng. | Vâng. |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Điện áp cao, năng lượng vi mô, chính xác
|
| 4 | SGM8210-4 | 50 | Không. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Vâng. | Vâng. |
SOIC-14
|
Điện áp cao, năng lượng vi mô, chính xác
|
| 1 | SGM8240-1 | 2.8 | Không. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Vâng. | Vâng. |
SC70-5, SOT-23-5
|
Điện áp cao, năng lượng vi mô, chính xác
|
| 2 | SGM8240-2 | 2.8 | Không. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Vâng. | Vâng. |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
Điện áp cao, năng lượng vi mô, chính xác
|
| 4 | SGM8240-4 | 2.8 | Không. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Vâng. | Vâng. |
SOIC-14
|
Điện áp cao, năng lượng vi mô, chính xác
|
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh việc áp dụng mạch tích hợp trong điện thoại thông minh và máy tính bảng.
