Mạch Tích Hợp IC Khuếch Đại Thuật Toán Đầu Ra Rail-to-Rail Điện Áp Cao

Mạch Tích Hợp IC Khuếch Đại Thuật Toán Đầu Ra Rail-to-Rail Điện Áp Cao

Thông tin chi tiết sản phẩm:

Nguồn gốc: Dongguan Trung Quốc
Hàng hiệu: UCHI
Chứng nhận: Completed
Số mô hình: SGM8271/8272/8274

Thanh toán:

Số lượng đặt hàng tối thiểu: 1000pcs
Giá bán: có thể đàm phán
chi tiết đóng gói: Tiêu chuẩn
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: T/T, Liên minh phương Tây
Khả năng cung cấp: 5000pcs
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Cung cấp điện áp: 40V Dải điện áp chế độ chung đầu vào: (-VS) - 0,1V đến (+VS) - 1,5V
Dải điện áp đầu vào/đầu ra: (-VS) - 0,3V đến (+VS) + 0,3V Điện áp đầu vào vi sai: 1,5V
nhiệt độ ngã ba: +150℃ Phạm vi nhiệt độ lưu trữ: -65℃ đến +150℃
Nhiệt độ chì (Hàn, 10 giây): +260℃ HBM: 4000V
MM (SGM8271/2): 150V MM (SGM8274): 300V
Phạm vi nhiệt độ hoạt động: -40 đến +85
Làm nổi bật:

khuếch đại thuật toán điện áp cao

,

IC op amp điện áp cao

,

op amp rail-to-rail điện áp cao

Mô tả sản phẩm

Điện áp cao đường sắt-đường sắtOutput hoạt động khuếch đại IC mạch tích hợp

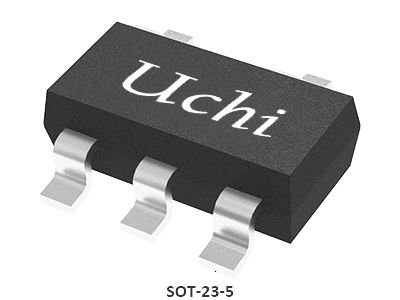

SGM8271 (một), SGM8272 (hai) và SGM8274 ((quad) là các bộ khuếch đại hoạt động điện áp cao, có thể hoạt động từ 4.5V đến 36V nguồn điện đơn hoặc từ ±2.25V đến ±18V nguồn điện kép.Chúng cung cấp một phạm vi điện áp đầu vào phổ biến chế độ và đường ray-to-railoutput điện áp dao động.SGM8271/2/4 cung cấp tốc độ chết cao, trục xuất thấp, trôi dạt và bias hiện tại. SGM8271 có sẵn trong gói Green SOT-23-5, MSOP-8 và SOIC-8.SGM8272 có sẵn trong gói Green SOIC-8 và MSOP-8SGM8274 có sẵn trong gói Green SOIC-14 và TSSOP-14.
Các đặc điểm chính

• Sản lượng đường sắt đến đường sắt
• Phạm vi điện áp nhập thông thường rộng
• Điện áp Offset thấp: 3mV (MAX)
• Dòng Bias đầu vào thấp
• Dòng điện chuyển đổi đầu vào thấp
• Dòng điện tĩnh thấp: 150μA/Đại cường
• Bảo vệ mạch ngắn đầu ra• Khống chế đầu vào cao
• Tốc độ chuyển động cao: 7V/μs
• Bao bì nhỏ:SGM8271 Có sẵn trong gói xanh SOT-23-5, MSOP-8 và SOIC-8SGM8272 Có sẵn trong gói xanh MSOP-8 và SOIC-8SGM8274 Có sẵn trong gói xanh TSSOP-14 và SOIC-14

Ứng dụng
Bộ cảm biến trở ngại cao
Thiết bị chính xác
Máy tăng cường photodiode
Bộ lọc vòng khóa pha
Audio cao cấp, chuyên nghiệp
Y tế
ATE
Bộ khuếch đại đầu ra DAC

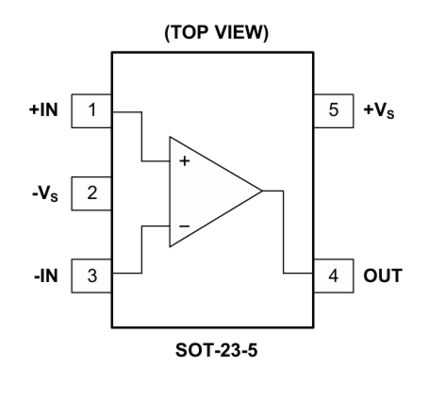

Cấu hình chân

Mạch Tích Hợp IC Khuếch Đại Thuật Toán Đầu Ra Rail-to-Rail Điện Áp Cao 0
Hướng dẫn lựa chọn sản phẩm
Các bộ khuếch đại theo gói Số phần IQ/Amp Typ (μA) Tắt máy VCC(V) GBP Typ (kHz) Tỷ lệ chuyển động Typ (V/ms) ENOISE 0.1Hz ~ 10Hz (μVPP) ENOISE Typ @1kHz (nV/√Hz) VOS Max @25°C (mV) TC của VOS Typ (μV/°C) Loại IB (pA) AVO Typ (dB) CMRR Typ (dB) Nhập từ đường sắt sang đường sắt Sản lượng đường sắt đến đường sắt Gói Đặc điểm
1 SGM8271 150 Không. 4.5~36 1.4 7000   43 3 3 20 100 95 Không. Vâng.
SOT-23-5, SOIC-8, MSOP-8
1.4MHz, 7V/μs, Lượng điện thấp, đầu ra đường sắt đến đường sắt
2 SGM8272 150 Không. 4.5~36 1.4 7000   43 3 3 20 100 95 Không. Vâng.
SOIC-8,MSOP-8
1.4MHz, 7V/μs, Lượng điện thấp, đầu ra đường sắt đến đường sắt
4 SGM8274 150 Không. 4.5~36 1.4 7000   43 3 3 20 100 95 Không. Vâng.
SOIC-14, TSSOP-14
1.4MHz, 7V/μs, Lượng điện thấp, đầu ra đường sắt đến đường sắt
1 SGM8521 5.5 Không. 2.1~5.5 0.15 50   85 3.5 2 3 110 87 Vâng. Vâng.
SOT-23-5, SOIC-8
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
2 SGM8522 5.5 Không. 2.1~5.5 0.15 50   85 3.5 2 3 110 87 Vâng. Vâng.
SOIC-8,MSOP-8
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
4 SGM8524 5.5 Không. 2.1~5.5 0.15 50   85 3.5 2 3 110 87 Vâng. Vâng.
SOIC-14, TSSOP-14
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
1 SGM8531 18 Không. 2.1~5.5 0.5 200   33 3.5 1.7 0.5 104 75 Vâng. Vâng.
SOT-23-5, SOIC-8
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
2 SGM8532 18 Không. 2.1~5.5 0.5 200   33 3.5 1.7 0.5 104 75 Vâng. Vâng.
SOIC-8,MSOP-8
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
4 SGM8534 18 Không. 2.1~5.5 0.5 200   33 3.5 1.7 0.5 104 75 Vâng. Vâng.
SOIC-14, TSSOP-14
Dòng điện Bias thấp, Micro Power, Input và Output Rail-to-Rail
1 SGM8535 80 Không. 1.8~5.5 1.5 800   30 3.4 1.5 3 103 85 Không. Vâng.
SOT-23-5, SC70-5, SOIC-8, MSOP-8
1.5MHz, 1.8V, Unity-Gain ổn định, Rail-to-Rail
2 SGM8536 80 Không. 1.8~5.5 1.5 800   30 3.4 1.5 3 103 85 Không. Vâng.
SOIC-8,MSOP-8
1.5MHz, 1.8V, Unity-Gain ổn định, Rail-to-Rail
1 SGM8537 80 Vâng. 1.8~5.5 1.5 800   30 3.4 1.5 3 103 85 Không. Vâng.
SOT-23-6, SOIC-8, MSOP-8
1.5MHz, 1.8V, Unity-Gain ổn định, Rail-to-Rail
4 SGM8538 80 Không. 1.8~5.5 1.5 800   30 3.4 1.5 3 103 85 Không. Vâng.
SOIC-14, TSSOP-14
1.5MHz, 1.8V, Unity-Gain ổn định, Rail-to-Rail
1 SGM8541 46 Không. 2.1~5.5 1.1 520   27 3.5 2.7 0.5 105 80 Vâng. Vâng.
SOT-23-5, SOIC-8,SC70-5
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
2 SGM8542 46 Không. 2.1~5.5 1.1 520   27 3.5 2.7 0.5 105 80 Vâng. Vâng.
SOIC-8,MSOP-8,TSSOP-8
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
1 SGM8543 48 Vâng. 2.1~5.5 1.1 520   27 3.5 2.7 0.5 105 76 Vâng. Vâng.
SOT-23-6, SOIC-8
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
4 SGM8544 46 Không. 2.1~5.5 1.1 520   27 3.5 2.7 0.5 105 80 Vâng. Vâng.
SOIC-14, TSSOP-14
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
1 SGM8545 48 Không. 2.1~5.5 1.1 520   27 3.5 2.7 0.5 105 76 Vâng. Vâng.
SOT-23-5
Dòng điện đầu vào Pico Amp, Micro Power, Input và Output Rail-to-Rail
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Mạch Tích Hợp IC Khuếch Đại Thuật Toán Đầu Ra Rail-to-Rail Điện Áp Cao 1
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Mạch Tích Hợp IC Khuếch Đại Thuật Toán Đầu Ra Rail-to-Rail Điện Áp Cao 2
Giải pháp này chứng minh việc áp dụng mạch tích hợp trong lĩnh vực y tế - màn hình.
