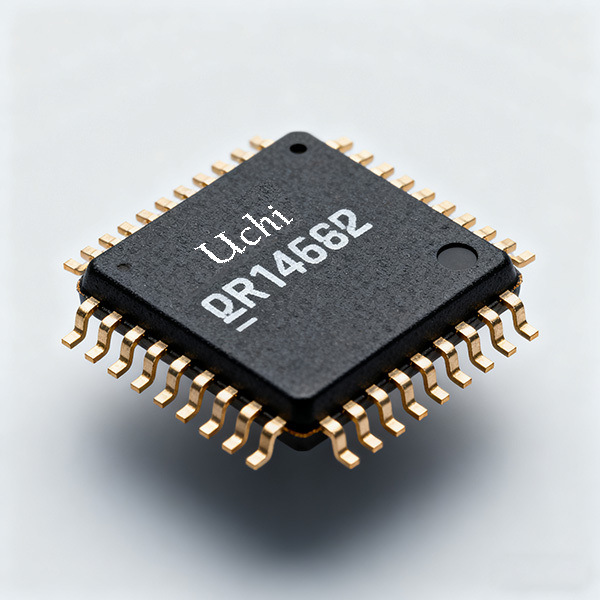

Vi mạch tích hợp IC so sánh đầu vào CMOS, RRIO, 1.4V, đầu ra Push-Pull, tiêu thụ điện năng thấp, có chốt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM8703 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Cung cấp điện áp: | 6V | Sự khác biệt của VIN: | ±2,5V |
|---|---|---|---|
| Điện áp ở chân đầu vào/đầu ra: | . (-VS) - 0,3V đến (+VS) + 0,3V | Điện áp đầu vào vi sai: | 1,5V |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 3000V |
| mm: | 400V | Phạm vi nhiệt độ hoạt động: | -40 đến +85 |
Mô tả sản phẩm
IC Tích hợp Mạch so sánh Đầu vào CMOS, RRIO, 1.4V, Đầu ra Push-Pull với Khóa Chốt
SGM8703 là một bộ so sánh CMOS đầu vào rail-to-rail đơn với dòng điện cung cấp cực thấp điển hình là 300nA. Bộ so sánh hoạt động từ dải điện áp cung cấp rộng từ 1.4V đến 5.5V và được đảm bảo hoạt động ở 1.4V, 2.5V và 5.0V. Tính năng này phù hợp cho các ứng dụng chạy bằng pin. SGM8703 được tối ưu hóa cho hoạt động vi điện, một nguồn. Giai đoạn đầu ra push-pull hỗ trợ dao động đầu ra rail-to-rail và cho phép hoạt động với mức tiêu thụ điện năng tối thiểu tuyệt đối khi điều khiển bất kỳ tải điện dung hoặc điện trở nào. SGM8703 cũng có chân đầu vào cho phép khóa (LE). SGM8703 có sẵn trong gói SOT-23-6 Green. Gói nhỏ này làm cho thiết bị này trở nên lý tưởng để sử dụng trong các thiết bị điện tử cầm tay và các ứng dụng điện thoại di động. Nó được đánh giá trong khoảng nhiệt độ từ -40°C đến +85°C.
Các tính năng chính
● Dòng điện tĩnh cực thấp: 300nA (TYP) ở VS = 1.4V
● Dải điện áp cung cấp đơn rộng: 1.4V đến 5.5V
● Độ trễ lan truyền điển hình 6μs ở VS = 1.4V
● Bao gồm chức năng chốt
● Đầu vào và đầu ra Rail-to-Rail
● Ổ đĩa dòng đầu ra Push-Pull: 19mA (TYP) ở VS = 5V
● Phạm vi nhiệt độ hoạt động từ -40℃ đến +85℃

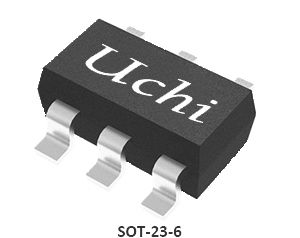

● Có sẵn trong Gói SOT-23-6 Green
Các ứng dụng
Các ứng dụng di động và chạy bằng pin
Mạch báo động và giám sát
Điện thoại di động
Bộ hẹn giờ RC
Thiết bị điện tử cầm tay
Máy dò cửa sổ
Máy thu IR
Mạch báo động và giám sát
Điện thoại di động
Bộ hẹn giờ RC
Thiết bị điện tử cầm tay
Máy dò cửa sổ
Máy thu IR
Cấu hình chân
Hướng dẫn chọn sản phẩm
| Bộ khuếch đại trên mỗi gói | Mã sản phẩm | IQ/Amp Typ (μA) |
Khóa chốt
Kích hoạt
|
VCC(V) |
Kích hoạt
Tối đa @25℃( mV) |
tPD, H đến L
@VCC = 5V( μs) |
tPD, L đến H
@VCC = 5V
(μs)
|
Logic
Đầu ra |
Tham chiếu
Đầu ra
( V) |
Thời gian tăng
@VCC = 5V
( ns) |
Thời gian giảm
@VCC = 5V( ns) |
Gói | Tính năng |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8701 | 350 | Không | 1.4~5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Tiêu thụ điện năng cực thấp, Push-Pull, Gói nhỏ
|
| 1 | SGM8702 | 350 | Không | 1.4~5.5 | 3 | 6 | 33 |
Xả hở (PFET)
|
NA | 85 | NA |
SOT-23-5,SC70-5
|
Tiêu thụ điện năng cực thấp, Xả hở PFET, Gói nhỏ
|
| 1 | SGM8703 | 350 | Có | 1.4~5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-6
|
Khóa chốt, Tiêu thụ điện năng cực thấp, Push-Pull, Gói nhỏ
|
| 1 | SGM8704 | 350 | Có | 1.4~5.5 | 3 | 6 | 33 |
Push-Pull & Đảo
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Khóa chốt, Tiêu thụ điện năng cực thấp, Push-Pull và Bộ đảo
|
| 2 | SGM8705 | 350 | Không | 1.4~5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Tiêu thụ điện năng cực thấp, Push-Pull
|
| 1 | SGM8706 | 2300 | Có | 1.8~5.5 | 3 | 5.6 | 30 |
Push-Pull
|
1.2 | 40 | 30 |
SOIC-8,SOT-23-8,SOT-23-6
|
Tham chiếu nội bộ, Khóa chốt, Tiêu thụ điện năng cực thấp, Push-Pull
|
| 1 | SGM8707 | 350 | Không | 1.4~5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Tiêu thụ điện năng cực thấp, Push-Pull, Gói nhỏ
|
| 1 | SGM8708 | 2300 | Có | 1.8~5.5 | 3 | 5.6 | 30 |
Push-Pull & Đảo
|
1.2 | 40 | 30 |
SOT-23-8,SOIC-8
|
Tham chiếu nội bộ, Khóa chốt, Tiêu thụ điện năng cực thấp, Push-Pull và Bộ đảo
|
| 1 | SGM8709 | 350 | Không | 1.4~5.5 | 3 | 5 |
Xả hở (NFET)
|
NA | NA | 36 |
SOT-23-5,SC70-5
|
Tiêu thụ điện năng cực thấp, Xả hở NFET, Gói nhỏ
|
|
| 1 | SGM8710 | 2300 | Có | 1.8~5.5 | 3 | 5.6 |
Xả hở (NFET)
|
1.2 | NA | 30 |
SOT-23-8,SOT-23-6
|
Tham chiếu nội bộ, Khóa chốt, Tiêu thụ điện năng cực thấp, Xả hở NFET
|
|
| 1 | SGM8711 | 2300 | Không | 1.8~5.5 | 3 | 5.6 | 30 |
Push-Pull
|
1.2 | 40 | 30 |
UTDFN-1.6×1.6-6L
|
Gói nhỏ, Tham chiếu nội bộ, Tiêu thụ điện năng cực thấp, Push-Pull
|
| 2 | SGM8712 | 350 | Không | 1.8~5.5 | 3 | 6 | 33 |
Push-Pull
|
NA | 85 | 60 |
MSOP-8
|
Tiêu thụ điện năng cực thấp, Push-Pull
|
| 1 | SGM8713A-1 | 300 | Không | 1.6~5.5 | 10 |
Push-Pull
|
7 | 15 |
XTDFN-0.8×0.8-4L
|
Kích thước nhỏ, Nano Power, Push-Pull
|
|||
| 1 | SGM8713B-1 | 300 | Không | 1.6~5.5 | 10 | 3 | 5 |
Xả hở (NFET)
|
15 |
XTDFN-0.8×0.8-4L
|
Kích thước nhỏ, Nano Power, Xả hở
|
||
| 1 | SGM8714A-1 | 300 | Không | 1.6~5.5 | 10 |
Push-Pull
|
6 | 6 |
XTDFN-1×1-6L
|
Kích thước nhỏ, Nano Power, Push-Pull
|
|||
| 1 | SGM8714B-1 | 300 | Không | 1.6~5.5 | 10 | 4 | 6 |
Xả hở (NFET)
|
6 |
XTDFN-1×1-6L
|
Kích thước nhỏ, Nano Power, Xả hở
|
Các mạch tích hợp (IC) đóng vai trò là nền tảng của thiết bị điện tử hiện đại, mang lại kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất mạnh mẽ và độ tin cậy cao. Chúng được sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ/quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, điện toán, điện tử tiêu dùng và các ứng dụng thiết bị y tế.
Giải pháp này thể hiện ứng dụng của các mạch tích hợp trong máy ghi đĩa cứng mạng. Để được hỗ trợ chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
