IC mạch tích hợp bộ chuyển đổi kỹ thuật số sang tương tự 8 kênh, 8-bit với bộ khuếch đại thuật toán đầu ra
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM5347-8 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| VCC: | -0,3V đến 6,5V | Dải điện áp đầu vào, VIN: | -0,3V đến VCC + 0,3V |
|---|---|---|---|
| SOIC-16: | 90oC/tuần | TSSOP-16: | 120oC/tuần |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
Mô tả sản phẩm
Bộ chuyển đổi kỹ thuật số sang tương tự 8 kênh 8 bit với bộ khuếch đại hoạt động đầu ra IC mạch tích hợp
SGM5347-8 có 8 kênh bộ chuyển đổi tín hiệu số-toanalog (DAC) 8 bit với bộ khuếch đại đầu ra. Bộ khuếch đại đầu ra cung cấp khả năng điều khiển dòng điện cao. Dữ liệu số được nhập qua bus liên kết nối tiếp. Chỉ cần ba đường điều khiển và có thể sử dụng các kết nối xếp tầng. SGM5347-8 cung cấp khả năng kết nối chuỗi, có thể cập nhật nhiều SGM5347-8 cùng lúc bằng cách sử dụng một giao diện nối tiếp duy nhất. SGM5347-8 có sẵn trong các gói Green SOIC-16 vàTSSOP-16. Nó hoạt động trong phạm vi nhiệt độ môi trường xung quanh từ -40oC đến +125oC.
Các tính năng chính
● Tiêu thụ điện năng thấp (0,5mW/CH)
● Tích hợp 8 kênh DAC 8 bit
● Bộ khuếch đại đầu ra tương tự tích hợp: Dòng chìm/nguồn với điều khiển dòng điện ngắn
● Vận hành chuỗi Daisy
● Cập nhật đầu ra 8 kênh đồng thời
● Chức năng tắt nguồn kênh độc lập ICC 0,6μA (TYP) cho chế độ tắt nguồn
● Phạm vi chuyển đổi D/A có thể được thiết lập độc lập bằng cách tách riêng nguồn điện cho Bộ khuếch đại hoạt động và giao diện MCU và nguồn điện cho DAC
● Có khả năng được điều khiển trực tiếp bởi MCU 3V
● Đặt lại khi bật nguồn: Đặt lại đầu ra về GND
● Đầu vào dữ liệu nối tiếp: Hoạt động lên tới 2,5 MHz
● Dải điện áp nguồn: 2,8V đến 5,5V

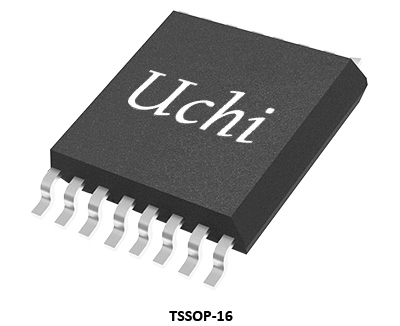

● Có sẵn trong Gói SOIC-16 và TSSOP-16 Xanh
Ứng dụng
Cảm biến trở kháng cao
Thiết bị đo chính xác
Bộ khuếch đại điốt quang
Bộ lọc vòng lặp khóa pha
Âm thanh cao cấp, chuyên nghiệp
Thuộc về y học
ĂN
Bộ khuếch đại đầu ra DAC
Thiết bị đo chính xác
Bộ khuếch đại điốt quang
Bộ lọc vòng lặp khóa pha
Âm thanh cao cấp, chuyên nghiệp
Thuộc về y học
ĂN
Bộ khuếch đại đầu ra DAC

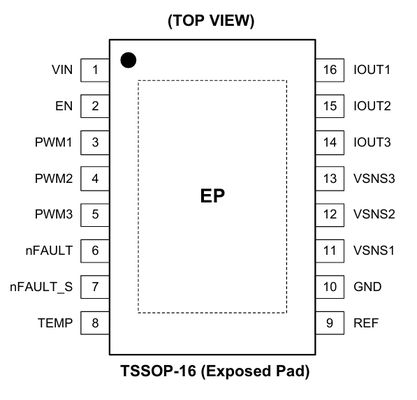

Cấu hình ghim
Hướng dẫn lựa chọn sản phẩm
| Mã sản phẩm |
Nghị quyết
(Bit)
|
Cập nhật tỷ lệ
(SPS)
|
đầu ra
Kênh |
Điện áp đầu ra
Phạm vi
(V)
|
Thẩm quyền giải quyết
|
V.ĐĐ
(V)
|
INL
(LSB)
|
DN
(LSB) |
Lỗi bù đắp
(mV)
|
Đạt được lỗi
(% của FSR)
|
Đạt được sự trôi dạt
(ppm/oC)
|
Thời gian giải quyết đầu ra
(μS)
|
Vận hành
TÔIQ
(μMỘT)
|
Tắt nguồn
TÔIQ
(μMỘT)
|
Vận hành
Nhiệt độ
Phạm vi (oC)
|
Bưu kiện
|
Đặc trưng |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
SOIC-16,TSSOP-16
|
8 kênh, DAC 8 bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
SOIC-16,TSSOP-16
|
8 kênh, DAC 10 bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
SOIC-16,TSSOP-16
|
8 kênh, DAC 12-bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5348-8 | 8 | 200K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
TSSOP-16
|
8 kênh, DAC 8 bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5348-10 | 10 | 200K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
TSSOP-16
|
8 kênh, DAC 10 bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5348-12 | 12 | 140K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,8 ~ 5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 đến +125
|
TSSOP-16,TQFN-3×3-16L
|
8 kênh, DAC 12-bit với bộ khuếch đại hoạt động đầu ra
|
| SGM5349-16 | 16 | 140K | 8 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,7 ~ 5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 800 | 1 |
-40 đến +125
|
TSSOP-16,TQFN-4×4-16L
|
8 kênh, 16-bit, giao diện SPI, DAC đầu ra điện áp
|
| SGM5351-16 | 16 | 140K | 1 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,7 ~ 5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 140 | 0,5 |
-40 đến +125
|
MSOP-8
|
DAC 16-bit, trục trặc cực thấp, điện áp đầu ra
|
| SGM5352-16 | 16 | 140K | 4 |
0 ~ VREFH
|
Bên ngoài
|
2,7 ~ 5,5 | 6 | 0,5 | 1,5 | 0,01 | 2 | 10 | 450 | 0,45 |
-40 đến +125
|
WLCSP-1.64×1.62-16B,TSSOP-16
|
DAC 16-bit, 4 kênh, đầu ra điện áp
|
| SGM5353-16 | 16 | 700K | 1 |
0 ~ VGIỚI THIỆU- 1LSB
|
Bên ngoài
|
2,7 ~ 5,5 | 0,15 | 0,3 | 0,015 | 0,0012 | 0,04 | 1,5 | 78 |
-40 đến +125
|
SOIC-8,TDFN-3×3-8L
|
DAC 16-bit, đầu vào nối tiếp, đầu ra điện áp
|
|
| SGM5355-16 | 16 | 140K | 1 |
0 ~ VGIỚI THIỆU
|
Bên ngoài
|
2,7 ~ 5,5 | 6 | 0,5 | 1,5 | 0,05 | 2 | 10 | 108 | 0,45 |
-40 đến +125
|
WLCSP-0,82×1,22-6B,MSOP-8
|
16-bit, tôi2Giao diện C, DAC đầu ra điện áp
|
| SGM71612R8 | 16 | 140K | 8 |
0 ~ VCC
|
Nội bộ/Bên ngoài
|
2,7 ~ 5,5 | 1.8 | <1 | 0,7 | <0,4 | 1,5 | 5 | 800 | 0,45 |
-40 đến +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 kênh, 16-bit, giao diện SPI, DAC đầu ra điện áp
|
Mạch tích hợp (IC) đóng vai trò là nền tảng của thiết bị điện tử hiện đại, có kích thước nhỏ, mức tiêu thụ điện năng thấp, hiệu suất mạnh mẽ và độ tin cậy cao. Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, thông tin liên lạc, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ/quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu hỗn hợp và tương tự hiệu suất cao cho các ứng dụng tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, điện toán, điện tử tiêu dùng và thiết bị y tế.
Giải pháp này thể hiện ứng dụng của mạch tích hợp trong máy tính xách tay và máy tính để bàn. Để được hỗ trợ lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
