Mạch tích hợp IC tham chiếu lập trình chính xác
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM431 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Điện áp Cathode (1), VKA: | 40V | SOIC-8, θJA: | 126oC/tuần |
|---|---|---|---|
| SOT-23, θJA: | 245oC/tuần | SOT-23-5, θJA: | 210oC/tuần |
| SOT-89-3, θJA: | 71oC/tuần | SC70-6, θJA: | 210oC/tuần |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
Mô tả sản phẩm
IC mạch tích hợp tham chiếu lập trình chính xác

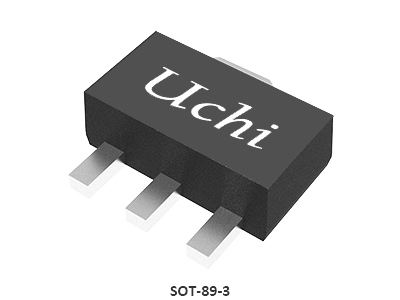

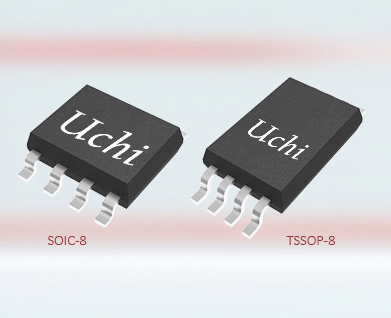

SGM431x là điện áp tham chiếu shunt có thể lập trình chính xác có thể được sử dụng trong nhiều ứng dụng. Đây là thiết bị đầu ra có thể điều chỉnh ba cực, có thể duy trì ổn định dưới mọi tải điện dung. Nó yêu cầu hai điện trở bên ngoài trong ứng dụng để đặt điện áp đầu ra ở bất kỳ giá trị nào giữa VREF và 36V. Tất cả các phiên bản đều có dòng điện hoạt động tối đa là 100mA. SGM431x có trở kháng động thấp, độ ồn thấp và hệ số nhiệt độ thấp để đảm bảo điện áp đầu ra ổn định trong một phạm vi nhiệt độ hoạt động rộng và dòng chảy. Hiệu suất cao này khiến nó rất phù hợp cho nhiều ứng dụng, chẳng hạn như các thành phần âm thanh chính xác và bộ nguồn chuyển mạch flyback. SGM431 có sẵn trong các gói Green SOIC-8, SOT-23,SOT-89-3, SOT-23-5 và SC70-6. TheSGM431B có sẵn trong các gói Green SOIC-8, SOT-23, SOT-89-3 và SOT-23-5
Các tính năng chính
● Điện áp đầu ra có thể điều chỉnh: VREF đến 36V
● Khả năng dòng điện chìm: 1mA đến 100mA
● Dung sai điện áp tham chiếu ở +25oC:
SGM431: 1% (Cấp tiêu chuẩn)
SGM431B: 0,5% (Hạng B)
● Trở kháng đầu ra: 0,1Ω (TYP)
● Độ lệch nhiệt độ: 5mV (TYP)
● Độ ổn định cao dưới tải điện dung
● Tiếng ồn đầu ra thấp
● Phạm vi nhiệt độ hoạt động -40oC đến +125oC
● SGM431 có sẵn trong các Gói SOIC-8, SOT-23,SOT-89-3, SOT-23-5 và SC70-6 Xanh lục
● SGM431B có sẵn trong các gói SOIC-8, SOT-23, SOT-89-3 và SOT-23-5 Xanh lục
Ứng dụng
Thiết bị di động, chạy bằng pin
Giám sát điện áp
Bộ nguồn chuyển mạch Flyback
thiết bị đo đạc
Thử nghiệm sản phẩm
Linh kiện âm thanh chính xác
Giám sát điện áp
Bộ nguồn chuyển mạch Flyback
thiết bị đo đạc
Thử nghiệm sản phẩm
Linh kiện âm thanh chính xác
Ứng dụng điển hình
Cấu hình ghim
Cấu hình ghim
Hướng dẫn lựa chọn sản phẩm
| Mã sản phẩm |
Võ
(V)
|
Thẩm quyền giải quyết Điện áp
|
Độ chính xác ban đầu
|
Quảng cáo VO
Tối thiểu (V)
|
VO Điều chỉnh
Tối đa (V)
|
IZ cho quy định
Tối thiểu (μA)
|
Nhiệt độ
hệ số
Tối đa (ppm/oC)
|
Vận hành
Nhiệt độ
Phạm vi (°C)
|
IOUT/IKA
Tối đa (mA)
|
Bưu kiện
|
Đặc trưng |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2,5 | Tính từ | 0,5,1 | 2,5 | 36 | 400 | 60 |
-40 đến +125
|
100 |
SOIC-8,SOT-23,SOT-89-3,SOT-23-5,SC70-6
|
Bộ điều chỉnh Shunt chính xác có thể điều chỉnh
|
| SGM431VB | 1,24 | Tính từ | 0,5 | 1,24 | 18 | 65 |
-40 đến +125
|
70 |
SOT-23
|
Bộ điều chỉnh Shunt chính xác có thể điều chỉnh
|
|
| SGM432 | 2,5 | Tính từ | 0,5,1 | 2,5 | 36 | 400 | 60 |
-40 đến +125
|
100 |
SOT-89-3,SOT-23,SOT-23-5
|
Bộ điều chỉnh Shunt chính xác có thể điều chỉnh
|
| SGM4025 | 1,25,2,048 |
Đã sửa
|
0,1 | 230† | 30 |
-40 đến +125
|
10 |
UTQFN-1.5×1.5-8L
|
30 trang/phút/oC, 230μA, Tham chiếu điện áp CMOS
|
||
| SGM4027 | 2,048,2,5 |
Đã sửa
|
0,1 | 245† | 35 |
-40 đến +125
|
10 |
SOT-23
|
35 trang/phút/oC, 245μA, Tham chiếu điện áp CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
Đã sửa
|
0,1 | 1450† | 10 |
-40 đến +125
|
10 |
SOIC-8
|
Độ ồn thấp, độ lệch thấp, tham chiếu điện áp chính xác
|
||
| SGM4040B |
2,5 |
Đã sửa
|
0,2 | 48 |
20†
|
-40 đến +125
|
15† |
SOT-23
|
Tham khảo điện áp Shunt siêu nhỏ, chính xác
|
||
| SGM4051C | 1.2,Tính từ |
Đã sửa, Điều chỉnh
|
0,5 | 1.206 | 10 | 45 | 20† |
-40 đến +125
|
12† |
SC70-5,SOT-23
|
Tham khảo điện áp Shunt siêu nhỏ, chính xác
|
Lưu ý: † Giá trị điển hình @ 25oC
Mạch tích hợp (IC) đóng vai trò là nền tảng của thiết bị điện tử hiện đại, có kích thước nhỏ, mức tiêu thụ điện năng thấp, hiệu suất mạnh mẽ và độ tin cậy cao. Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, thông tin liên lạc, điện tử ô tô, thiết bị y tế và hệ thống hàng không/quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu hỗn hợp và tương tự hiệu suất cao cho các ứng dụng tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, điện toán, điện tử tiêu dùng và thiết bị y tế.
Giải pháp này thể hiện ứng dụng của mạch tích hợp trong bảng cấp nguồn RF của trạm gốc. Để được hỗ trợ lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
