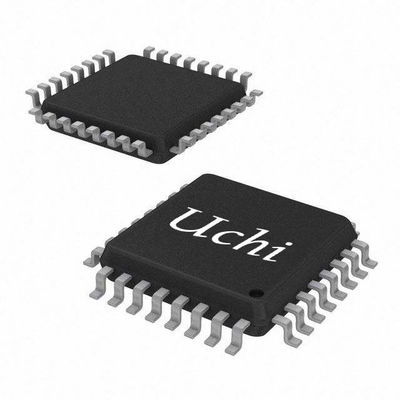

Trình điều khiển đường dây 2Vrms đến 3Vrms không có nắp với IC mạch tích hợp có thể điều chỉnh
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM8902 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Cung cấp điện áp: | -0,3V đến 6V | Điện áp đầu vào: | VSS - 0,3V đến VDD + 0,3V |
|---|---|---|---|
| Trở kháng tải tối thiểu (RL): | 600Ω | EN sang GND: | -0,3V đến VDD + 0,3V |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | mm: | 300V |
| Làm nổi bật: | 2Vrms đến 3Vrms IC điều khiển đường dây,mạch tích hợp tăng cường điều chỉnh,trình điều khiển dây chuyền MOSFET công suất cao |
||
Mô tả sản phẩm
Trình điều khiển đường truyền 2Vrms đến 3Vrms không cần tụ điện với IC tích hợp điều chỉnh độ lợi
SGM8902 là trình điều khiển đường truyền âm thanh nổi 2Vrms đến 3Vrms không có tiếng ồn/nhấp chuột. Thiết bị này lý tưởng cho các ứng dụng nguồn đơn. Thiết kế không cần tụ điện có thể loại bỏ tụ điện chặn DC đầu ra để giảm số lượng linh kiện và giảm chi phí. SGM8902 có đầu vào vi sai và có khả năng điều khiển 2Vrms vào tải 2.5kΩ với điện áp nguồn 3.3V. Điều khiển tắt máy tích hợp cũng giúp kiểm soát bật/tắt không có tiếng ồn/nhấp chuột. Độ lợi có thể được người dùng đặt từ ±1V/V đến ±10V/V thông qua điện trở đặt độ lợi bên ngoài, cũng cho phép triển khai bộ lọc thông thấp bậc 2 để bổ sung cho bộ chuyển đổi SOC và DAC. SGM8902 không yêu cầu nguồn điện. Bơm sạc tích hợp tạo ra đường ray nguồn âm đầu ra 2Vrms, cung cấp độ lệch mặt đất sạch, không có tiếng ồn/nhấp chuột. SGM8902 có sẵn trong gói TSSOP-14 Green. Nó hoạt động trong phạm vi nhiệt độ môi trường từ -40℃ đến +85℃
Các tính năng chính
● Phạm vi điện áp cung cấp: 3V đến 5.5V
● Điện áp đầu ra vào tải 2.5kΩ
2Vrms ở điện áp cung cấp 3.3V
3Vrms ở điện áp cung cấp 5V
● Cấu trúc không cần tụ điện
Không có tiếng ồn/nhấp chuột
Loại bỏ tụ điện chặn DC đầu ra
Cung cấp đáp ứng tần số phẳng
● Đầu vào vi sai
● Độ ồn và THD thấp
SNR = 114dB (TYP)
VN = 5.5μVrms (TYP)
THD+N = 0.001% (f = 1kHz)
● Phạm vi nhiệt độ hoạt động từ -40℃ đến +85℃

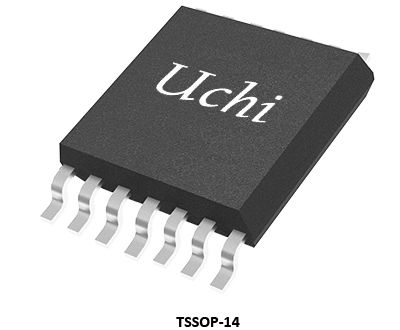

● Có sẵn trong gói TSSOP-14 Green
Ứng dụng
TV LCD
Thiết bị giải mã tín hiệu
Rạp hát tại nhà
Đầu phát DVD Blue-Ray
Thiết bị giải mã tín hiệu
Rạp hát tại nhà
Đầu phát DVD Blue-Ray
Mạch hoạt động điển hình
Chân Cấu hình
Chân Cấu hình
Hướng dẫn chọn sản phẩm
| Số hiệu linh kiện | Điện áp đầu ra
RL = 2.5kΩ
THD = 1%, VCC = 5.0V
|
Điện áp đầu ra
RL = 2.5kΩ
THD = 1%, VCC = 3.3V
|
Âm thanh nổi
hoặc
Đơn âm
|
Vcc
(V)
|
Vi sai
Đầu vào
|
Tắt máy
Logic
|
Tắt máy
Dòng điện
(μA)
|
Chống tiếng ồn
Gói
|
Tính năng
|
SGM8902 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | TSSOP-16 |
Có
|
Có | TSSOP-16 |
600
|
Ω Trình điều khiển đường truyền âm thanh với chức năng UVPSGM8903
|
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | TSSOP-16 | Có | Có | TSSOP-16 |
600
|
Ω Trình điều khiển đường truyền âm thanh với chức năng UVPSGM89111
|
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | Thấp tích cực | Có | Có | TSSOP-16 |
600
|
Ω Trình điều khiển đường truyền âm thanh với chức năng UVPSGM89111
|
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | Thấp tích cực | Có | Có | TSSOP-16 |
600
|
Ω Trình điều khiển đường truyền âm thanh với chức năng UVPSGM89111 |
| 3.05Vms† | 2.05Vms† | Âm thanh nổi | 3.0~5.5 | Không | Thấp tích cực | Có | Có | TSSOP-16 | 600 |
SGM89000
|
| 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | TSSOP-16 | Có | Có | TSSOP-16 | 600 | Ω Trình điều khiển đường truyền âm thanh với chức năng UVPSGM89111 | |
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | TSSOP-16 | Có | TSSOP-16 | Trình điều khiển đường truyền âm thanh với trình điều khiển video |
Lưu ý: † R
|
|
| 3.05Vms | 2.05Vms | Âm thanh nổi | 3.0~5.5 | Không | Thấp tích cực | Có | TSSOP-16 | Trình điều khiển đường truyền âm thanh với trình điều khiển video | Lưu ý: † R |
L = 600ΩMạch tích hợp (IC) đóng vai trò là nền tảng của thiết bị điện tử hiện đại, mang lại kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất mạnh mẽ và độ tin cậy cao. Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ/quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, điện toán, điện tử tiêu dùng và các ứng dụng thiết bị y tế.
Giải pháp này thể hiện ứng dụng của mạch tích hợp trong máy tính xách tay và máy tính để bàn. Để được hỗ trợ chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
