12-Input, 9-Output Video Switch Matrix với trình điều khiển đầu ra, kẹp đầu vào và mạch Bias Integrated Circuit IC
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM6501 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Dải điện áp cung cấp (DC): | -0,3V đến 6V | Dải điện áp đầu vào/đầu ra tương tự và kỹ thuật số: | -0,3V đến VCC + 0,3V |
|---|---|---|---|
| Dòng điện đầu ra trên mỗi kênh: | 40mA (Tối đa) | nhiệt độ ngã ba: | +150℃ |
| Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ | Nhiệt độ chì (Hàn, 10 giây): | +260℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | mm: | 400V |
| Làm nổi bật: | 12-input video switch matrix IC,Chuyển đổi video 9 đầu ra với trình điều khiển,mạch tích hợp với mạch thiên vị |
||
Mô tả sản phẩm
12-Input, 9-Output Video Switch Matrix với trình điều khiển đầu ra, kẹp đầu vào và mạch Bias Integrated Circuit IC
SGM6501 là một ma trận chuyển đổi video có 12 kênh đầu vào và 9 kênh đầu ra.và nó hỗ trợ một đầu vào một đầu ra hoặc một đầu vào nhiều đầu ra chuyển đổi. Bản đồ định tuyến được cấu hình bằng giao diện hàng loạt tương thích I2C. SGM6501 có chức năng kẹp đầu vào và mạch thiên vị, kẹp đầu vào hoặc chế độ thiên vị có thể được chọn thông qua giao diện I2C.Clamp tích hợp được hỗ trợ bởi mỗi đầu vàoChức năng là để thiết lập synclevel đầu ra video khoảng 600mV. Nếu tín hiệu đồng bộ (Chroma,Pb, Pr) vắng mặt, đầu vào bị thiên vị khoảng 1.3V, đó là trung tâm của phạm vi điện áp đầu vào.SGM6501 có sẵn trong gói SSOP-28 và TSSOP-28 xanhNó hoạt động trong phạm vi nhiệt độ môi trường từ -40 °C đến +85 °C.
Các đặc điểm chính
● Phạm vi điện áp một nguồn: 3.1V đến 5.5V
● 12 × 9 Crosspoint Switch Matrix
● Hỗ trợ định nghĩa chuẩn (SD), ProgressiveScan (PS) và High Definition (HD) Video
● -3dB băng thông: 84MHz
● Tiếng qua thấp: -74dB ở 1MHz
● Các tùy chọn tăng có thể lập trình được:6dB, 7dB, 8dB hoặc 9dB
● Vòng mạch Bias đầu vào và chức năng kẹp đầu vào
● Hỗ trợ I2C Serial Interface
● Máy điều khiển đầu ra 75Ω tải gấp đôi
● Các đầu vào và đầu ra kết nối AC hoặc DC

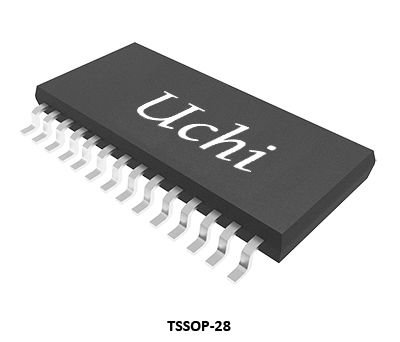

● Có sẵn trong gói SSOP-28 và TSSOP-28 xanh
Ứng dụng
An ninh và giám sát
TV và HDTV
Hệ thống giải trí ô tô
Trung tâm truyền thông
Đường dẫn video
Các hộp đặt cáp và vệ tinh
TV và HDTV
Hệ thống giải trí ô tô
Trung tâm truyền thông
Đường dẫn video
Các hộp đặt cáp và vệ tinh
Cấu hình pin và mô tả pin
Hướng dẫn lựa chọn sản phẩm
| Số phần | Loại |
Vcc
(V)
|
Dải băng thông
@-3dB
(MHz)
|
Kiểm soát
Giao diện
|
RON
(Ω)
|
RON
Phẳng
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Crosstalk
Loại
(dB)
|
Tiêm điện tích
Loại
(pC)
|
Gói
|
Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
Tôi...2C |
- 74 |
SSOP-28, TSSOP-28
|
12×9, đệm
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
Tôi...2C |
- 77 |
TSSOP-24
|
8×6, đệm
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F Swap
|
|||
| SGM6504 | (2:2) × 4 | 1.8~5.5 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Passive Swap
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
Sáu kênh 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2.7~5.5 | 120 | Tôi...2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, thụ động
|
|
| SGM6511 | 16×8 | 2.7~5.5 | 120 | Tôi...2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, thụ động
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
Đội 1:8, Multiplexer
|
| SGM6514 | 16×8 | 2.7~5.5 | 250 | Tôi...2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Tốc độ cao, 16x8, thụ động, I2C Giao diện
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10 × 10-44L
|
16×8, thụ động
|
||
| SGM65231 | SPST × 8 | 2.3~3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-bit SPST, Điện áp thấp, High Bandwidth Bus Switch
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | I/O | 11 | 26 | 13 | -60 |
LQFP-14 × 14-100L
|
Tốc độ cao, 32 bit 2:1 Bus Multiplexer
|
||
| SGM6533 | (1:3) × 3 | 2.5~5.5 | 350 | I/O | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Tốc độ cao, 3-1:3 Multiplexer
|
||||
| SGM7220 | Loại C | 2.7~5 | I/O,Tôi...2C |
UTQFN-1.6×1.6-12L
|
Cấu hình USB Type-C, Channel Logic và Port Control
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Tốc độ cao, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, Biến số 2 kênh, 2: 1 Multiplexer / Demultiplexer Switch
|
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh việc áp dụng mạch tích hợp trong các hệ thống máy chủ. Để giúp lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
