IC logic 1-Bit Bi-directional Voltage-LevelTranslator với cảm biến hướng tự động
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM4554 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Điện áp cung cấp VCCA, VCBRange: | -0,3V đến 6V | Dải điện áp đầu vào, VI(1): | -0,3V đến 6V |
|---|---|---|---|
| Dòng kẹp đầu vào, IIK (VI < 0): | -50mA | Dòng kẹp đầu ra, IOK (VO < 0): | -50mA |
| Dòng điện đầu ra liên tục, IO: | ±50mA | nhiệt độ ngã ba: | +150℃ |
| Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ | Nhiệt độ chì (Hàn, 10 giây): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| Làm nổi bật: | Máy chuyển đổi điện áp hai chiều 1 bit,IC logic cảm biến hướng tự động,Máy chuyển điện áp MOSFET công suất cao |
||
Mô tả sản phẩm
IC logic 1-Bit Bi-directional Voltage-LevelTranslator với cảm biến hướng tự động
SGM4554 là một bộ chuyển đổi mức điện áp 1 bit, không đảo ngược, hai hướng có hai đường cung cấp điện có thể cấu hình độc lập.Các A và B portstrack nguồn cung cấp VCCA và nguồn cung cấp VCCB tương ứng. Phạm vi điện áp cung cấp là 1,2V đến 5,0V cho cổng A và 1,65V đến 5,5V cho cổng B. Thiết bị cung cấp chức năng chuyển đổi hai hướng giữa các nút điện áp khác nhau (bao gồm 1,2V, 1,5V, 1,8V, 2.5V, 3.3V và 5V).SGM4554 có chức năng bật đầu ra (OE), điều khiển trạng thái đầu ra. Khi OE xuống thấp,tất cả đầu ra đi vào trạng thái trở ngại cao.OEs nên được kết nối với GND thông qua một kháng cự kéo xuốngSGM4554 có sẵn trong các gói màu xanh lá cây UTDFN-1.45×1-6Land SC70-6.Nó hoạt động trong phạm vi nhiệt độ môi trường từ -40°C đến +85°C.
Các đặc điểm chính
● Phạm vi điện áp (VCCA ≤ VCCB)
Cổng A: 1,2V đến 5,0V
Cổng B: 1,65V đến 5,5V
● Hỗ trợ cách ly VCCA hoặc VCCB
Khi VCCA hoặc VCCB thấp, thiết bị đi vào chế độ tắt điện
● Vòng mạch đầu vào OE tham chiếu đến VCCA
● Hỗ trợ chức năng giảm điện một phần
● Hỗ trợ Push-Pull
● Tiêu thụ năng lượng thấp
● -40°C đến +85°C

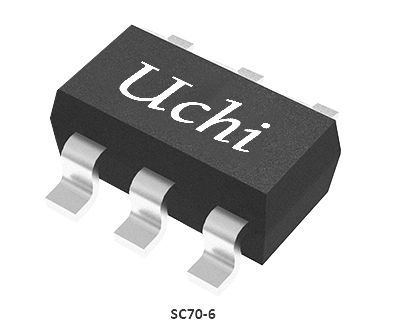

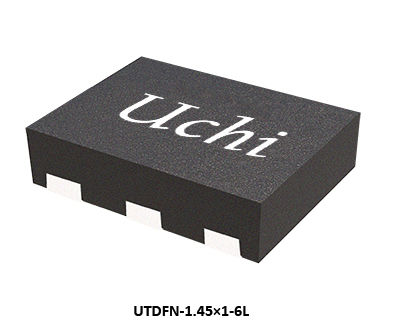

● Có sẵn trong gói màu xanh lá cây UTDFN-1.45×1-6L và SC70-6
Ứng dụng
Máy thu và phát không đồng bộ phổ quát
Mục đích chung I/O (GPIO)
Mục đích chung I/O (GPIO)
Ứng dụng điển hình
Cấu hình chân
ĐinhMô tả
Hướng dẫn lựa chọn sản phẩm
|
Người dịch
mỗi
Gói
|
Số phần |
Dữ liệu
Tỷ lệ
(Mbps)
|
Vcc
(V)
|
VL
Phạm vi
(V)
|
VCCA
Phạm vi
(V)
|
VCCB
Phạm vi
(V)
|
Hai hướng
|
VCC
Tắt máy
Nhà nước I/O
|
Tắt ICC
Tối đa
(μA)
|
Lý luận
Sản lượng
|
Gói
|
Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65~5.5 | Vâng. | Hi-Z | 10 | Đẩy kéo |
SC70-6,UTDFN-1.45×1-6L
|
GPIO Level Shifter
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.4~5.5 | Vâng. | Mức thấp |
TQFN-2×2-12L,TQFN-3×3-16L
|
Giao diện thẻ
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65~5.5 | Vâng. | Hi-Z | 10 | Đẩy kéo |
SOT-23-8,XTDFN-1.4×1-8L
|
GPIO Level Shifter
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.4~5.5 | Vâng. | Mức thấp | 2 |
XTDFN-1.35×1-8L
|
Giao diện SIM/thẻ thông minh
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | Vâng. | Mức thấp | 8 |
TSSOP-14
|
Giao diện thẻ CA
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6~5.5 | Vâng. | Mức thấp |
MSOP-10
|
Giao diện HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65~5.5 | Không. | Hi-Z | 5 | Đẩy kéo |
SOIC-14,UTQFN-1.8×1.8-12L
|
SPI Bus hoặc UART Interface
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65~5.5 | Vâng. | Hi-Z | 12/9 | Đẩy kéo |
SOIC-14, UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
GPIO Level Shifter
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | Vâng. | Mức thấp | Khẩu thả mở |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
Trình dịch trình độ giao diện thẻ SIM
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65~5.5 | Vâng. | Hi-Z | 12/9 | Đẩy kéo |
TSSOP-16,TQFN-2.6×1.8-16L
|
GPIO Level Shifter
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65~5.5 | Vâng. | Hi-Z | 12/9 | Đẩy kéo |
TSSOP-20,TQFN-3×3-20L
|
GPIO Level Shifter
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | Vâng. | Hi-Z | Mở cống/đẩy kéo |
TSSOP-14
|
Chiếc máy thu âm chuyển đổi hai nguồn cho ô tô
|
|||
| 4 | SGM4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | Vâng. | Hi-Z | Mở cống/đẩy kéo |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Máy thu âm chuyển đổi hai nguồn, mở
|
|||
| 4 | SGM4574 | 24/2 | 1.65~5.5 | 2.3~5.5 | Vâng. | Hi-Z | Mở cống/đẩy kéo |
SOIC-14, UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
GPIO Level Shifter
|
|||
| 6 | SGM4576 | 24/2 | 1.65~5.5 | 2.3~5.5 | Vâng. | Hi-Z | Mở cống/đẩy kéo |
TQFN-2.6×1.8-16L
|
GPIO Level Shifter
|
|||
| 8 | SGM4578 | 24/2 | 1.65~5.5 | 2.3~5.5 | Vâng. | Hi-Z | Mở cống/đẩy kéo |
TSSOP-20,TQFN-3×3-20L
|
GPIO Level Shifter
|
|||
| 15 | SGM4590 | 2.5~5.5 | Không. |
TQFN-4×4-32L
|
Bộ chuyển đổi cấp độ 15 kênh của bảng GOA
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | Vâng. | Hi-Z | Đẩy kéo |
TSSOP-16,TQFN-2.6×1.8-16L
|
4-Bit Cung cấp hai phiên dịch Transceiver
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | Vâng. | Hi-Z | Đẩy kéo |
TSSOP-24,TQFN-5.5×3.5-24L
|
Máy phát 8-bit hai nguồn cung cấp dịch
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | Vâng. | Hi-Z | Đẩy kéo |
TSSOP-24,TQFN-5.5×3.5-24L
|
Máy phát điện bus hai nguồn cung cấp 8 bit
|
Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh ứng dụng mạch tích hợp của mô-đun đầu ra kỹ thuật số. Để giúp lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
