IC cảm biến nhiệt độ đầu ra dòng điện, 2 chân, độ chính xác cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan Trung Quốc |
| Hàng hiệu: | UCHI |
| Chứng nhận: | Completed |
| Số mô hình: | SGM466 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1000pcs |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Tiêu chuẩn |
| Thời gian giao hàng: | 3 tuần |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000pcs |
|
Thông tin chi tiết |
|||
| Điện áp chuyển tiếp (E+ hoặc E-): | 44V | Điện áp ngược (E+ tới E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206oC/tuần | UTDFN-2×2-4L, θJA: | 90oC/tuần |
| nhiệt độ ngã ba: | +150℃ | Phạm vi nhiệt độ lưu trữ: | -65℃ đến +150℃ |
| Nhiệt độ chì (Hàn, 10 giây): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Làm nổi bật: | IC cảm biến nhiệt độ 2 chân,cảm biến đầu ra dòng điện độ chính xác cao,mạch tích hợp cảm biến nhiệt độ có bảo hành |
||
Mô tả sản phẩm
2-Terminal, cao độ chính xác, hiện tại đầu ra cảm biến nhiệt độ tích hợp mạch IC
SGM446 là một cảm biến nhiệt độ 2 đầu với dòng điện đầu ra tỷ lệ thuận với nhiệt độ tuyệt đối.Nó có thể được coi là một bộ điều chỉnh dòng điện liên tục và trở kháng cao truyền 1μA / K trong phạm vi điện áp cung cấp từ 4V đến 35V. SGM446 được hiệu chuẩn cho 298.2μA dòng điện đầu ra ở 298.2K (+25°C). So với cảm biến nhiệt độ điện truyền thống, SGM446 không cần mạch đo kháng cự,mạch tuyến tính hóaNó cũng tích hợp sự bù đắp nhiệt độ, đo lưu lượng, tương quan thành phần riêng biệt,thiên vị tỷ lệ với nhiệt độ tuyệt đối, phát hiện mức độ của chất lỏng và anemometry.The output hiện tại trở ngại cao của SGM446 làm cho thiết bị không nhạy cảm với điện áp giảm đặc biệt là trên đường dây dài.Nó đặc biệt thích hợp cho các ứng dụng viễn thám. Multiplexo của SGM446 được đạt được bằng cách chuyển dòng thông qua một CMOS multiplexer hoặc chuyển điện áp cung cấp thông qua cổng logic.SGM446 có sẵn trong gói xanh UTDFN-2 × 2-2L và UTDFN-2 × 2-4LNó được chỉ định trong phạm vi nhiệt độ rộng từ -55 °C đến +150 °C.
Các đặc điểm chính
● Thiết bị 2 đầu cuối: Điện áp sang dòng điện
● Điện tuyến tính: 1μA/K
● Lỗi hiệu chuẩn: ±2°C
● Độ tuyến tính tuyệt vời: ± 0,6 °C trên nhiệt độ đầy đủ
● Phạm vi điện áp cung cấp rộng: 4V đến 35V
● Phạm vi nhiệt độ hoạt động: -55°C đến +150°C
● Có sẵn trong gói xanh UTDFN-2 × 2 - 2L và UTDFN-2 × 2 - 4L
Ứng dụng
Kích thước nhiệt độ và bù đắp
Đo nhiệt độ công nghiệp
Trả thù kết nối lạnh nhiệt cặp
Kích thước nhiệt độ từ xa
Đo nhiệt độ công nghiệp
Trả thù kết nối lạnh nhiệt cặp
Kích thước nhiệt độ từ xa

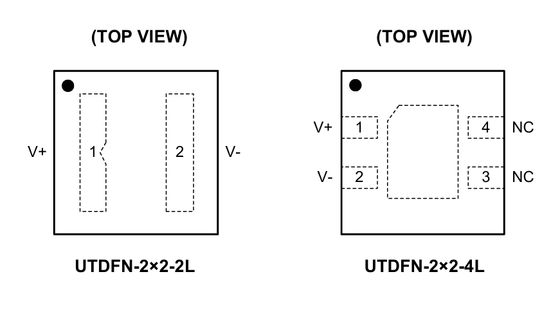

Cấu hình chân
ĐinhMô tả
Hướng dẫn lựa chọn sản phẩm
|
Loại thiết bị
|
Số phần |
Giao diện
|
Vcc
(V)
|
Độ phân giải Temp
Max (Bits)
|
Độ chính xác cảm biến địa phương
Max (±°C)
|
Tắt máy
Hiện tại
(μA)
|
Địa chỉ
|
Chỗ yên tĩnh
Hiện tại
(μA)
|
Hoạt động
Nhiệt độ
Phạm vi (°C)
|
Các kênh từ xa
(#)
|
Bao gồm
|
Đặc điểm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Địa phương và từ xa
|
SGM446 |
Khả năng đầu ra tương tự
|
4 ~ 35 | -55°Cđến + 150°C: -5~2 | 298.2 | -55°Cđến + 150 | 0 |
UTDFN-2×2-2L,UTDFN-2×2-4L
|
2-Terminal, độ chính xác cao, cảm biến nhiệt độ đầu ra hiện tại
|
|||
|
Loca
|
SGM447 |
Khả năng đầu ra tương tự
|
1.5~5.5 |
- 20°Cđến +85°C: 2.5
-55°Cđến + 150°C: 3.5
|
3 | -55°Cđến + 150 | 0 |
WLCSP-0.8×0.8-4B-A
|
Bộ cảm biến nhiệt độ tương tự có lợi nhuận kép với đầu ra lớp AB
|
|||
| Địa phương và từ xa | SGM448 |
Khả năng đầu ra tương tự
|
2.7~10 |
+25°C: 1
-55°Cđến +125°C: 2
|
26 | -55°Cđến + 150 | 0 |
SOT-23
|
Cảm biến nhiệt độ đầu ra tương tự công suất thấp, độ chính xác cao
|
|||
| Địa phương và từ xa | SGM449 |
Khả năng đầu ra tương tự
|
2.7~10 |
+25°C: 1
-55°Cđến +125°C: 2
|
26 | -55°Cđến + 150 | 0 |
SOT-23
|
Cảm biến nhiệt độ đầu ra tương tự công suất thấp, độ chính xác cao
|
|||
| Loca | SGM450 |
Khả năng đầu ra tương tự
|
2.3~5.5 |
-40°Cđến + 150°C: 2
|
7.5 | -40°Cđến + 150 | 0 |
SC70-5, SOT-23
|
Cảm biến nhiệt độ đầu ra tương tự công suất thấp, độ chính xác cao | |||
| Địa phương và từ xa | SGM451 |
Tôi...2Cvà SMBus |
3.0~5.5 | 12 |
-40°Cđến +85°C08
-40°Cđến +125°C: 1.2
|
<10 | 8 | 122 | -40°Cđến +125 | 1 |
TDFN-2×2-8BL
|
± 1°CCảm biến nhiệt độ cục bộ và từ xa vớiη- Factor và Offset Correction,
Hoại bỏ kháng hàng loạt và bộ lọc kỹ thuật số có thể lập trình
|
| Loca | SGM452 |
Tôi...2C |
2.7~5.5 | 12 |
-40°Cđến +85°C: 1
-55°Cđến +125°C: 1.2
|
<3 | 8 | 49 | -55°Cđến +125 | 0 |
SOIC-8,MSOP-8
|
Bộ cảm biến nhiệt độ kỹ thuật số và thermoluminescent với I2C Giao diện
|
| Loca | SGM457 |
Tôi...2C |
1.6~5.5 | 12 |
-40°Cđến +125°C: 2
|
< 2.5 | 8 | 14 | -40°Cđến + 150 | 0 |
SOT-563-6
|
Cảm biến nhiệt độ kỹ thuật số điện năng thấp, điện áp cung cấp thấp
|
| Loca | SGM458 | Tôi...2Cvà SMBus | 1.6~5.5 | 12 | -55°Cđến +125°C: 1 | < 2.5 | 8 | 2.9 | -55°Cđến +125 | 0 |
WLCSP-0.85×0.85-4B
|
Cảm biến nhiệt độ kỹ thuật số điện năng thấp, điện áp cung cấp thấp
|
| Loca | SGM459 | Tôi...2C | 2.7~5.5 | 12 | -55°Cđến +125°C: 1.2 | <3 | 8 | 49 | -55°Cđến +125 | 0 |
TDFN-2×2-8AL
|
Bộ cảm biến nhiệt độ kỹ thuật số và thermoluminescent với I2C Giao diện
|
| Loca | SGM460 | Tôi...2Cvà SMBus | 1.6~5.5 | 12 | -40°Cđến +125°C075 | < 1 | 8 | 3.2 | -40°Cđến +125 | 0 |
WLCSP-0.77×1.17-6B
|
Cảm biến nhiệt độ kỹ thuật số năng lượng thấp với giao diện chuỗi hai dây
|

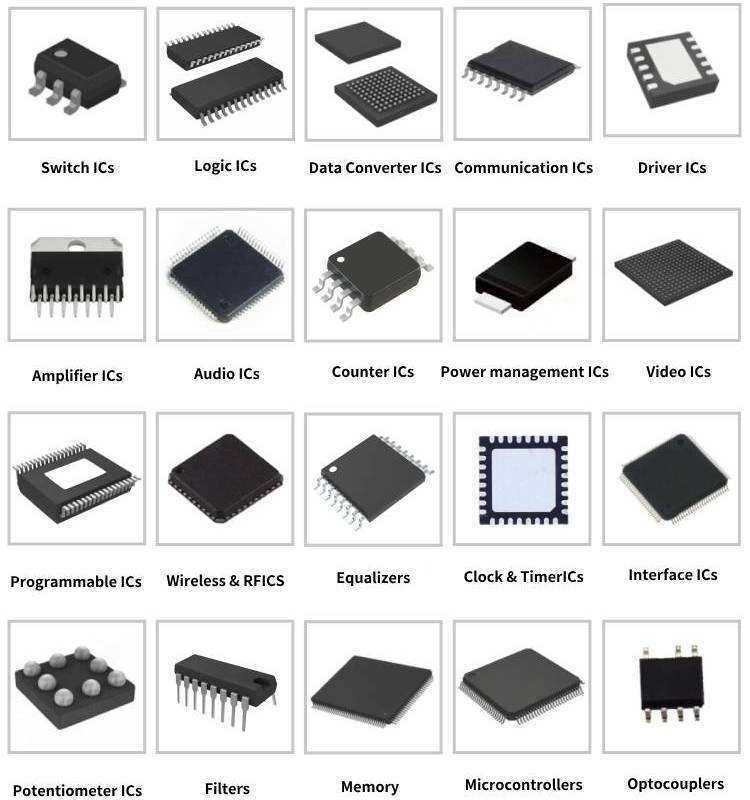

Các mạch tích hợp (IC) là nền tảng của điện tử hiện đại, cung cấp kích thước nhỏ, tiêu thụ điện năng thấp, hiệu suất cao và độ tin cậy cao.Chúng được sử dụng rộng rãi trong điện tử tiêu dùng, ứng dụng công nghiệp, truyền thông, điện tử ô tô, thiết bị y tế và hệ thống hàng không vũ trụ / quốc phòng.
Uchi Electronics cung cấp các giải pháp xử lý tín hiệu tương tự và hỗn hợp hiệu suất cao cho tự động hóa công nghiệp, năng lượng mới, ô tô, truyền thông, máy tính,Ứng dụng thiết bị điện tử tiêu dùng và thiết bị y tế.
Giải pháp này chứng minh ứng dụng mạch tích hợp của bộ truyền nhiệt độ. Để giúp lựa chọn sản phẩm phù hợp, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
